Optische Messmaschine ZEISS O-DETECT mit Monitor und Bedienpult.

ZEISS O-DETECT

Der Einstieg in die Welt der optischen Messtechnik

Intuitive Bedienung, hochwertige Kamera und flexible Beleuchtung für präzise Messungen im Handumdrehen. Geeignet für eine Vielzahl von Werkstücken, vor allem aber für solche, die nicht berührt werden sollen. Entdecken Sie die neue Generation der optischen Messtechnik: ZEISS O-DETECT.

  • Hohe Bildqualität und exzellente Optik
  • Verschiedene Beleuchtungsoptionen für mehr Flexibilität
  • Einfache Aufrüstung mit optionalem taktilen Sensor

Merkmale

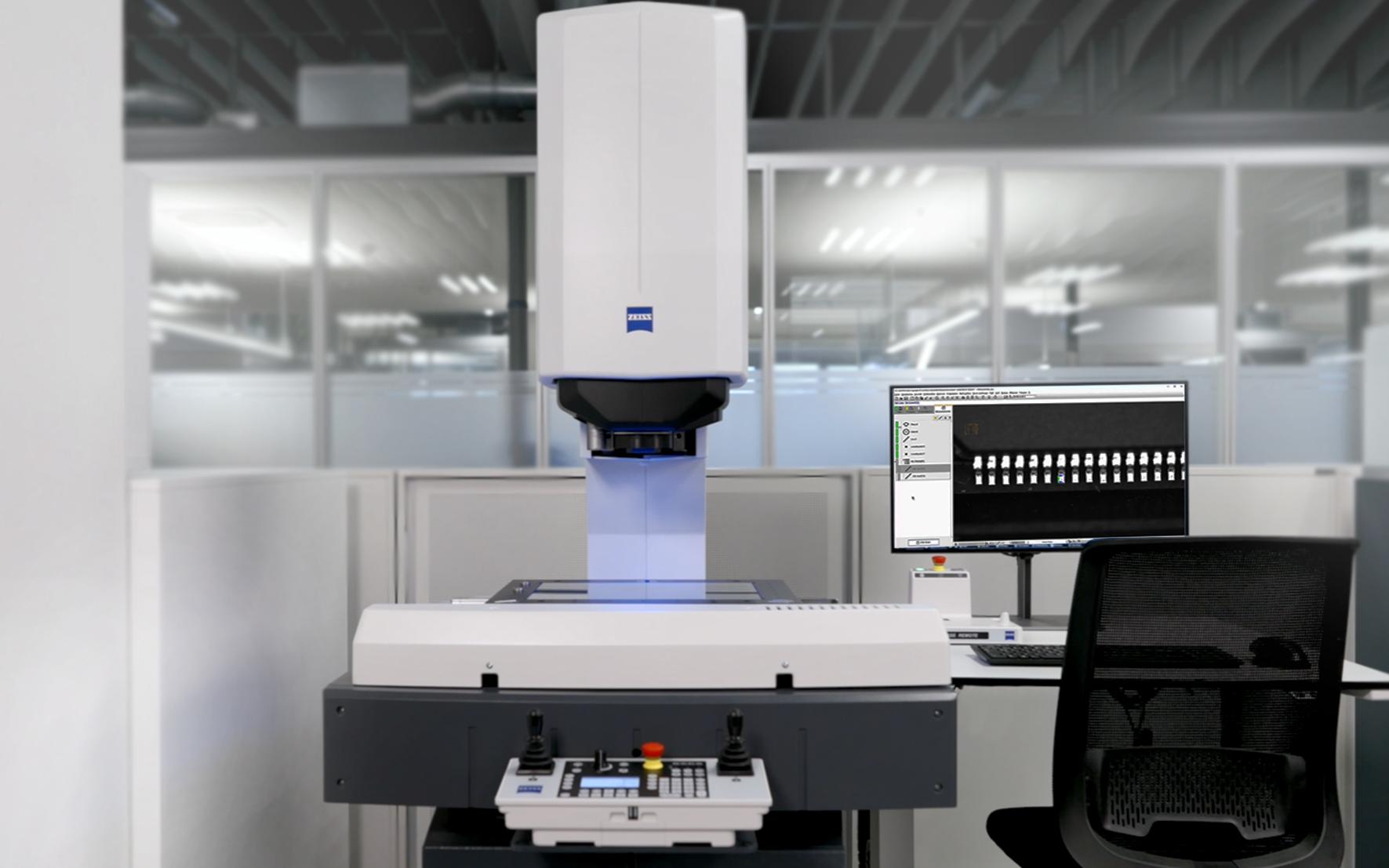

Optische Messmaschine ZEISS O-DETECT in einem Messtechniklabor.
Exzellente Optik

Der ZEISS Digitalzoom bietet ein großes Sichtfeld bei gleichzeitig hoher Auflösung, was zu einer Effizienzsteigerung führt,– da in einer Aufnahme mehr Details erfasst werden können. Die 5-Megapixel-Kamera erfasst hochauflösende Bilder, die mit der ZEISS Bildverarbeitungstechnologie in präzise Messergebnisse umgewandelt werden.

Vielseitig und leicht erweiterbar

Die austauschbare Zubehörplattform ermöglicht den schnellen Wechsel verschiedener Auflicht-Optionen für unterschiedliche Anwendungen. Dies kann ohne Serviceeingriff erfolgen.

Einfache Bauteilnavigation und -visualisierung

Die integrierte 5-Megapixel-Übersichtsfarbkamera lokalisiert das Bauteil zuverlässig, was einen einfachen Start der Messungen ermöglicht. Dies reduziert den Einsatz des Bedienpults, da der Vorgang von der Software gesteuert werden kann.

Höchste Präzision

Durch die Kalibrierung von MPE EU (3D) gemäß ISO 10360 verspricht ZEISS O-DETECT Zuverlässigkeit und sorgt für weltweite Vergleichbarkeit, da die Genauigkeit der Maschinen in 2D und im 3D-Messvolumen spezifiziert ist. Dies ist besonders in Märkten mit hohen Qualitätsstandards ein wichtiges Merkmal.

Professionelle und rückverfolgbare Messprotokolle

ZEISS PiWeb Reporting ermöglicht die Dokumentation und Visualisierung der Messdaten mit nur einem Klick, was Ihnen wertvolle Einblicke in Ihre Bauteile und Prozesse bietet.

Schnelle und präzise taktile 3D-Messungen

Nach Bedarf kann ZEISS O-DETECT um den taktilen Einzelpunktsensor ZEISS XDT erweitert werden, der kombinierte Multisensorik-Messungen ermöglicht. Dies liefert Ihnen noch mehr Flexibilität beim Lösen Ihrer Messaufgaben.

Zwei Softwarelösungen – –Ihre Wahl​

Wählen Sie die Software, die am besten zu Ihren Anforderungen passt: ZEISS CALYPSO für präzise Messprogrammierung und effiziente Qualitätskontrolle oder ZEISS INSPECT für intuitive Analyse- und Auswertungsabläufe über verschiedene Messtechnologien hinweg.​

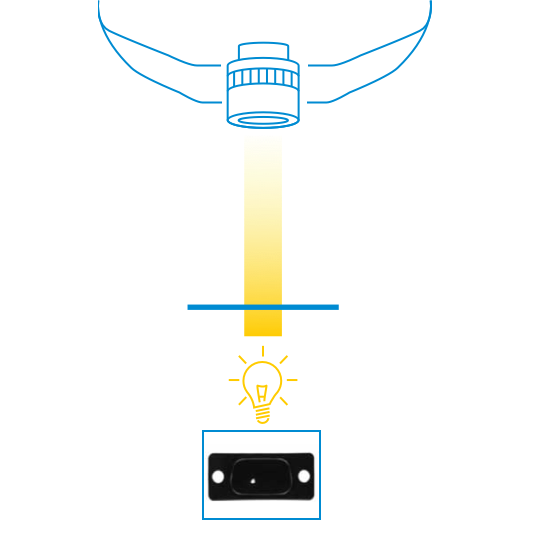

Optisches Messdiagramm, das die Hintergrundbeleuchtung der Inspektionskamera zeigt.

Durchlicht

Optisches Diagramm, das das koaxiale Licht der Inspektionskamera zeigt.

Koaxiales Licht

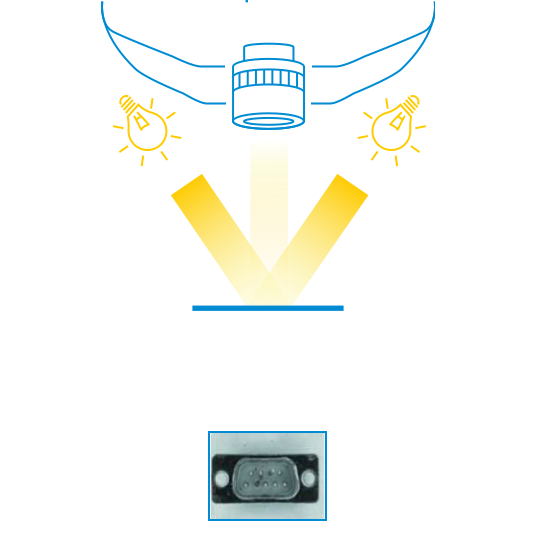

Optisches Messdiagramm, das die Beleuchtung von oben durch die Inspektionskamera zeigt.

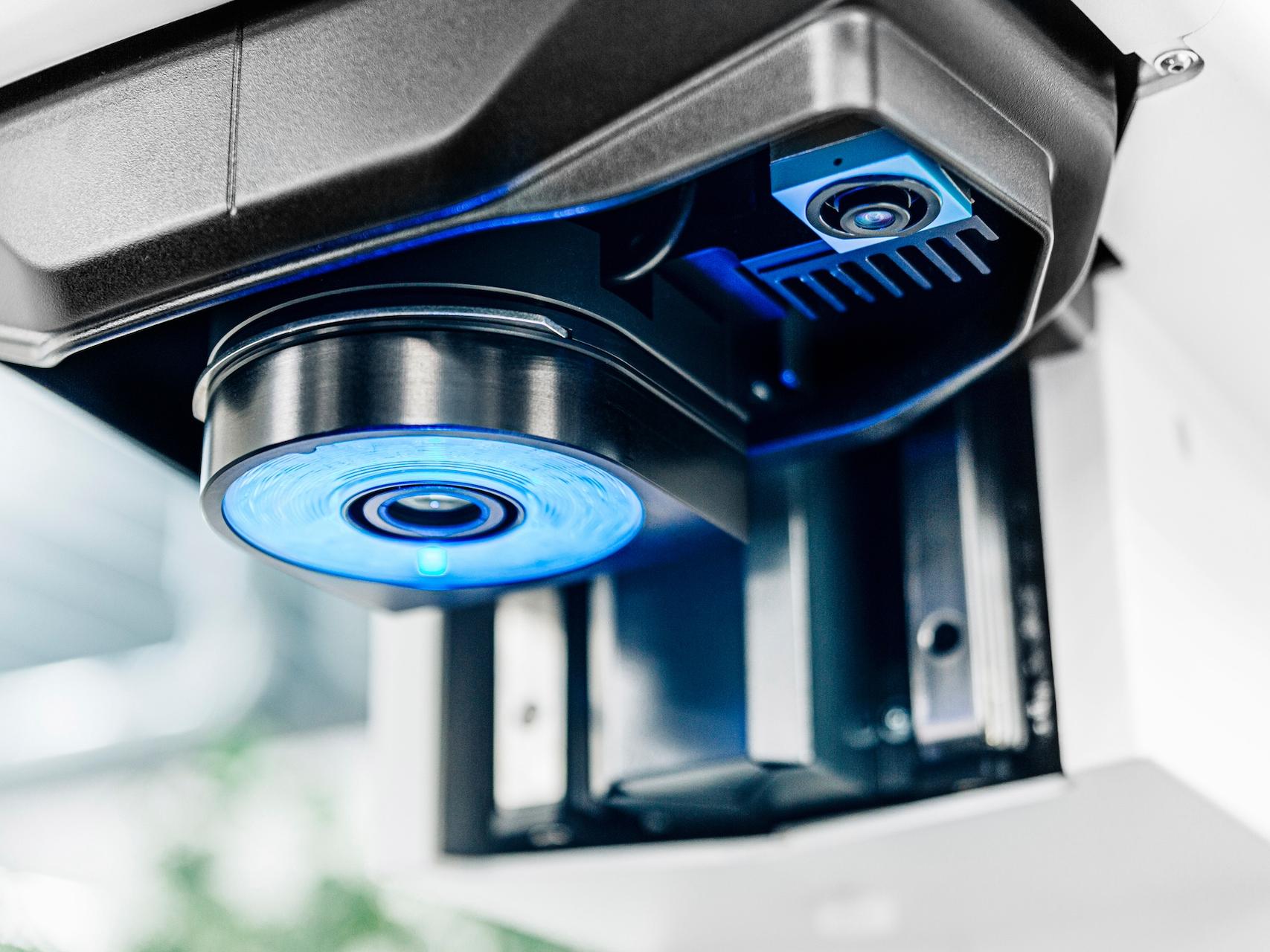

Auflicht

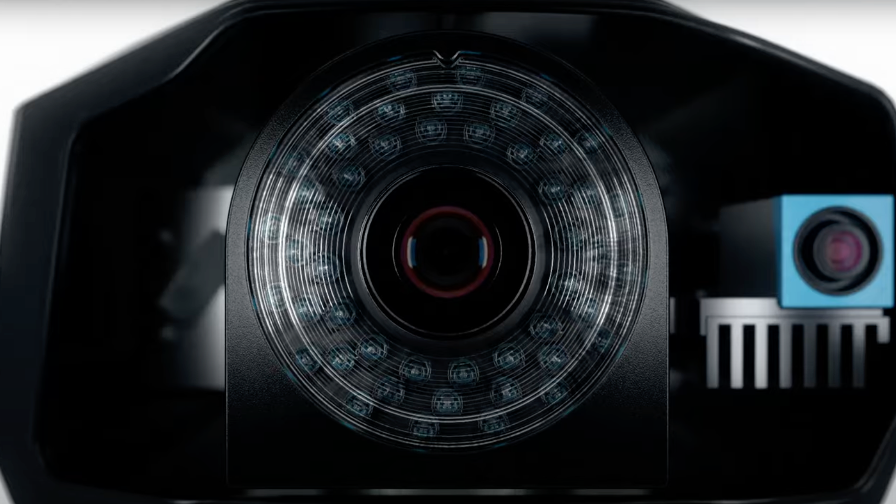

  • Vorschaubild für das Video „ZEISS O-DETECT“

    ZEISS O-DETECT: Uberührbares mühelos messen

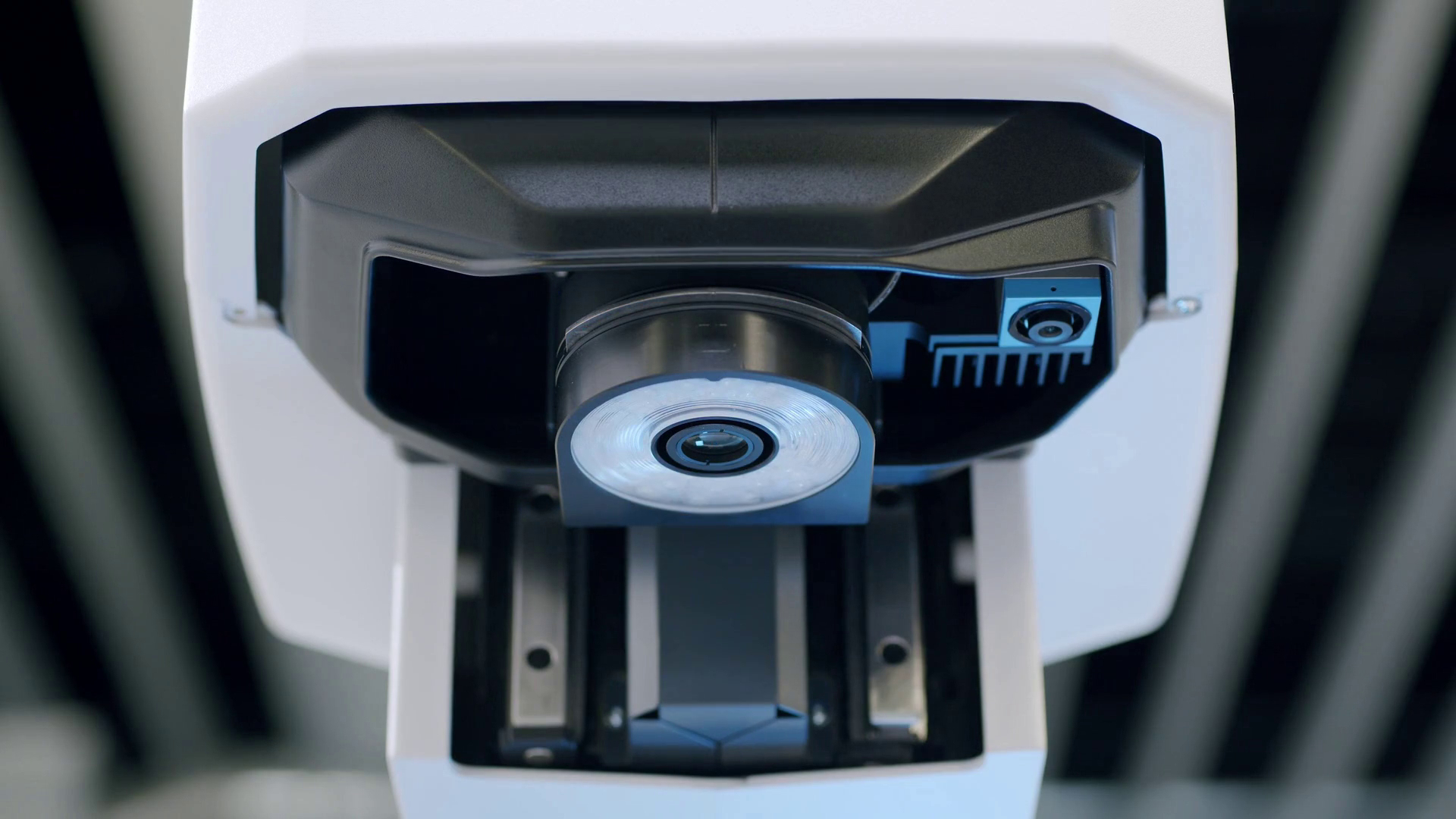

  • Vorschaubild zum Video „ZEISS O-DETECT Austauschbare Ringlichter“

    Austauschbare Ringlichter


  • Unberührbares mühelos messen
    ZEISS O-DETECT
  • Austauschbare Ringlichter

Multisensorik-Option mit ZEISS XDT

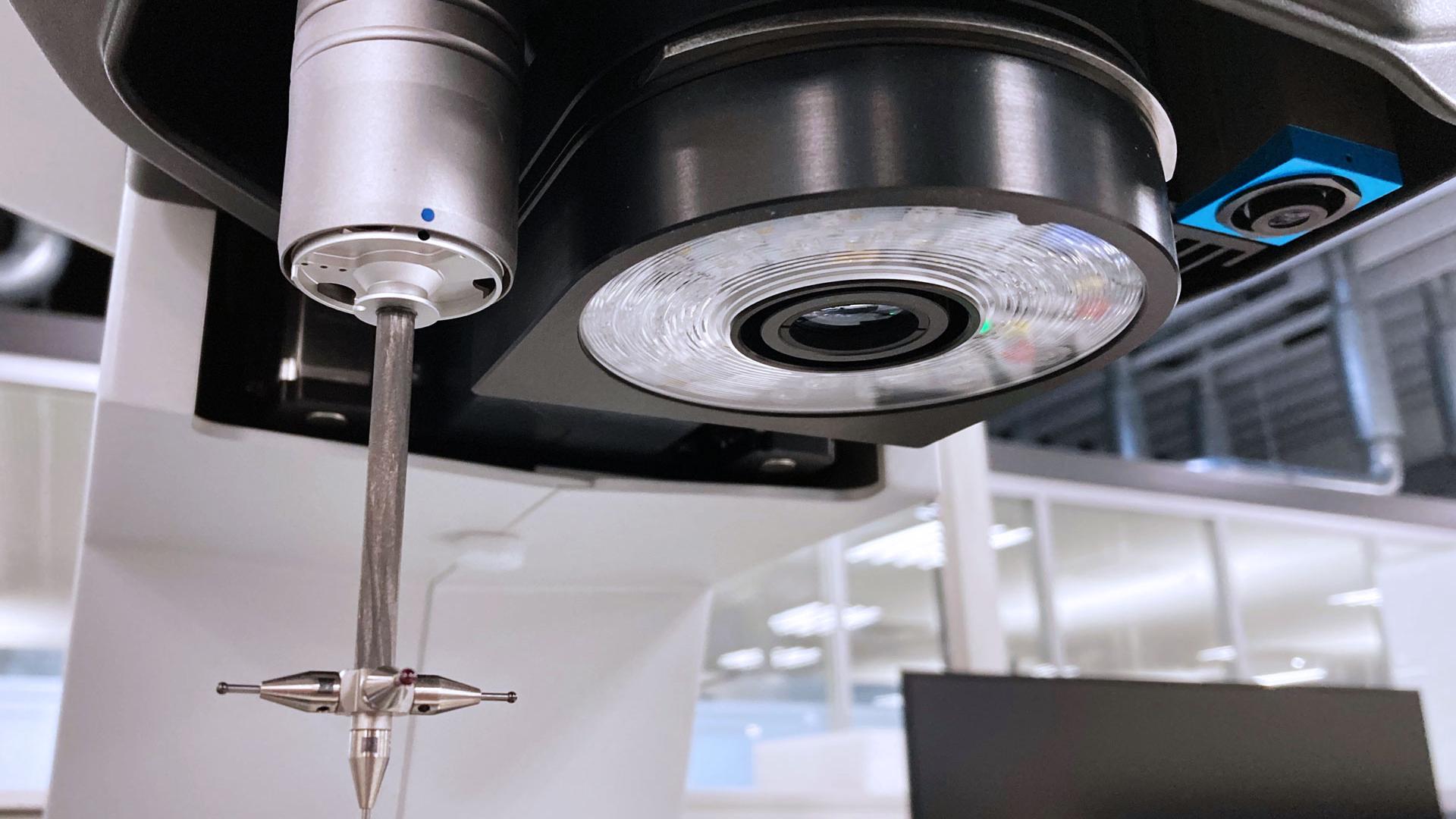

Optische Messmaschine ZEISS O-DETECT mit taktiler Sonde und Ringlicht.

Schnelle und präzise taktile 3D-Messungen

Mit der Option ZEISS XDT ist es möglich, ZEISS O-DETECT um einen taktilen Einzelpunktsensor zu erweitern. Der Einsatz des taktilen Sensors bietet die Möglichkeit auch seitliche Bohrungen oder Hinterschnitte problemlos zu erreichen, die mit einem optischen Kamerasensor nicht erfasst werden können. Abhängig der Messaufgabe lassen sich individuelle Tasterkonfigurationen montieren, die im Messprogramm CNC-fähig eingewechselt werden können. ZEISS XDT als passiv messender Sensor liefert reproduzierbare Messergebnisse, da bei jeder Einzelpunktantastung eine Vielzahl an Messpunkten ermittelt werden und ein stabiler Mittelwert gebildet wird.

Zwei Softwarelösungen – –Ihre Wahl​

Dank der Kompatibilität mit ZEISS CALYPSO und ZEISS INSPECT lässt sich ZEISS O-DETECT nahtlos in bestehende Qualitätssicherungsprozesse integrieren. Anwender können dabei die Software wählen, die am besten zu ihren Anforderungen und Arbeitsabläufen passt.​

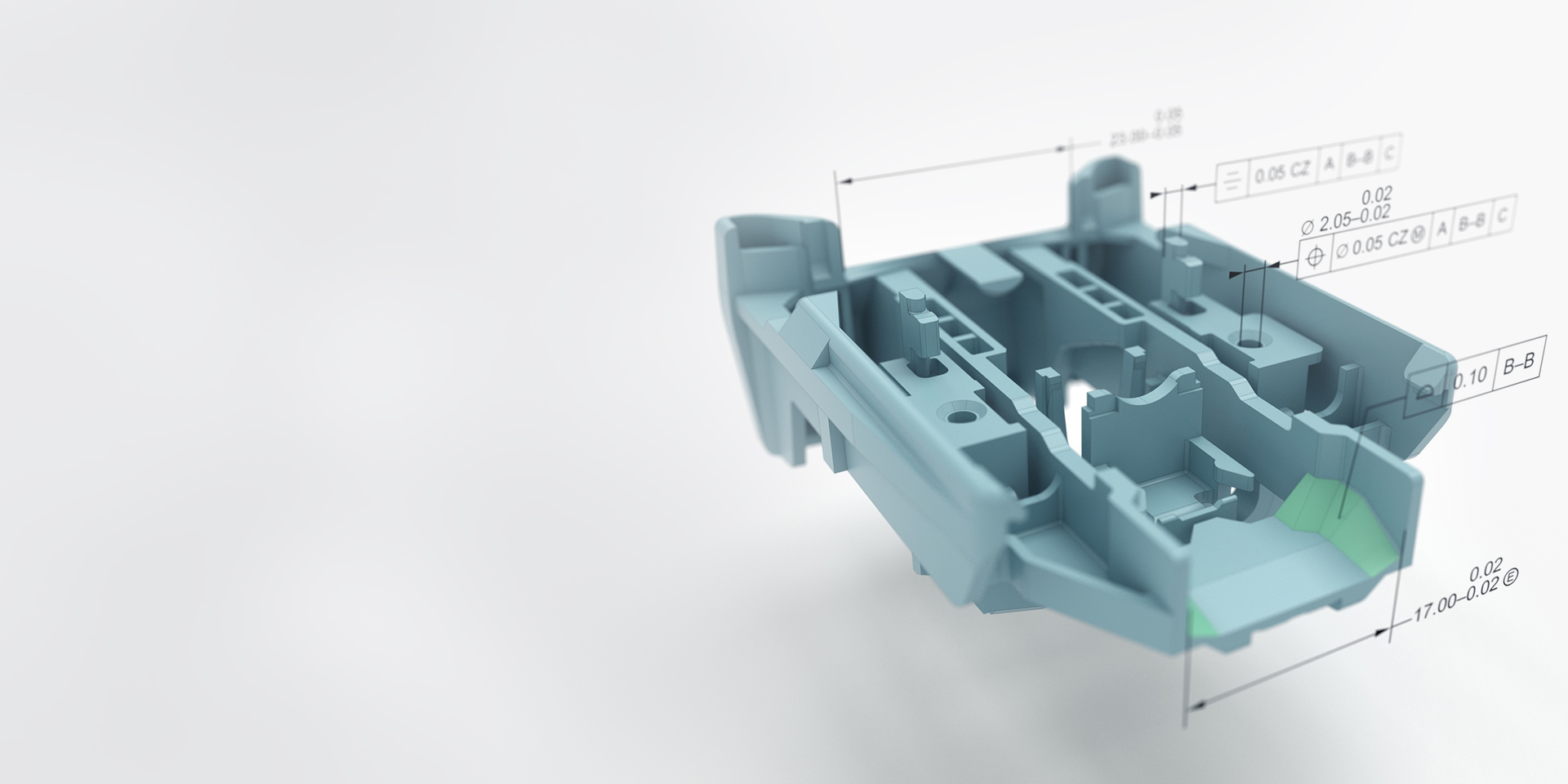

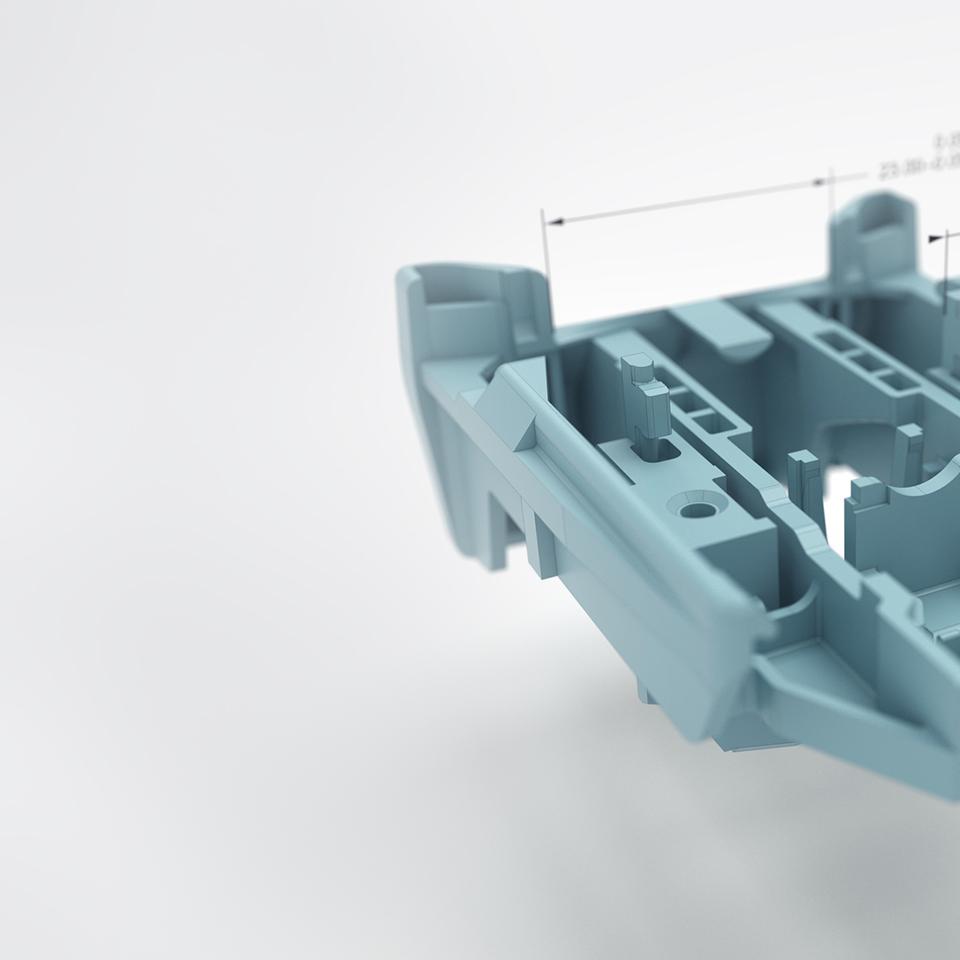

  • 3D-CAD-Modell einer Präzisionskomponente mit Maß- und Geometrietoleranzen für die messtechnische Prüfung mit ZEISS-Messgeräten.

    ZEISS Calypso

    Software für die dimensionelle Messtechnik

    ZEISS CALYPSO ermöglicht schnelle, zuverlässige und effiziente Maßprüfungen. Prüfpläne können automatisch aus PMI-Daten generiert werden, wodurch sich der Programmieraufwand reduziert und Messprogramme schneller einsatzbereit sind. Automatisierte Messroutinen optimieren Prüfabläufe, während optionale Erweiterungen anspruchsvolle Messaufgaben unterstützen und die Produktivität steigern. Dank ihres modularen Aufbaus passt sich die Software Ihren individuellen Messanforderungen an und wächst mit Ihren Anforderungen in der Qualitätssicherung.​

  • 3D-gescannte Komponente mit einer farbigen Abweichungskarte, die die Maßgenauigkeit in der ZEISS INSPECT-Software darstellt.

    ZEISS INSPECT

    Schneller Einstieg in die professionelle Messtechnik​

    ZEISS INSPECT ermöglicht die schnelle und effiziente Erstellung sowie Ausführung optischer und dimensionaler Prüfabläufe. Automatisch generierte Prüfpläne, eine intuitive Bedienung und geführte Workflows reduzieren den Schulungsaufwand und verkürzen den Weg vom CAD-Modell bis zum Messergebnis. Integrierte Reporting- und Automatisierungsfunktionen sorgen für effiziente Qualitätssicherungsprozesse und eine höhere Produktivität.​

Technische Daten für ZEISS O-DETECT

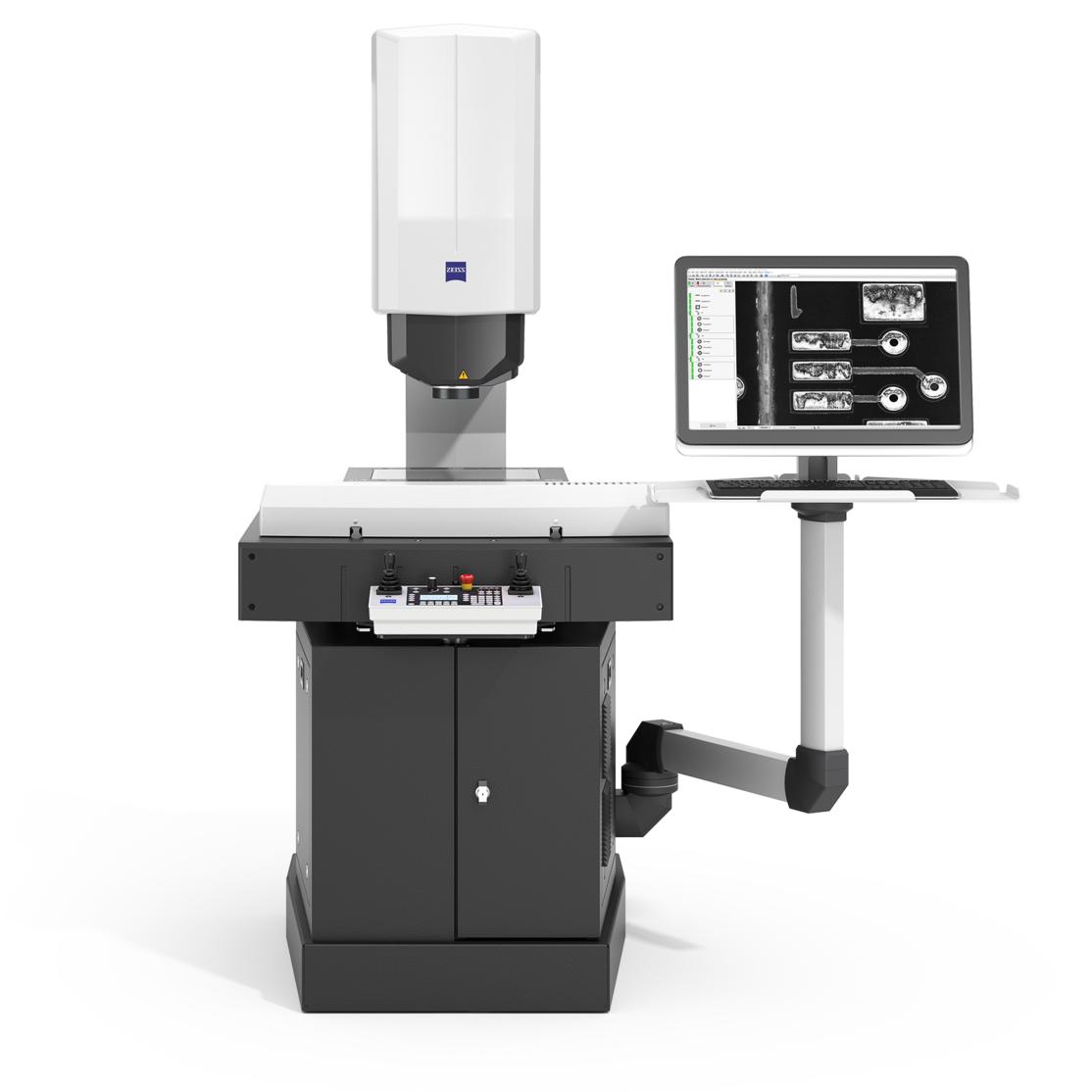

Optisches Messgerät ZEISS O-DETECT 3/2/2 mit Prüfmonitor.
O-DETECT 3/2/2

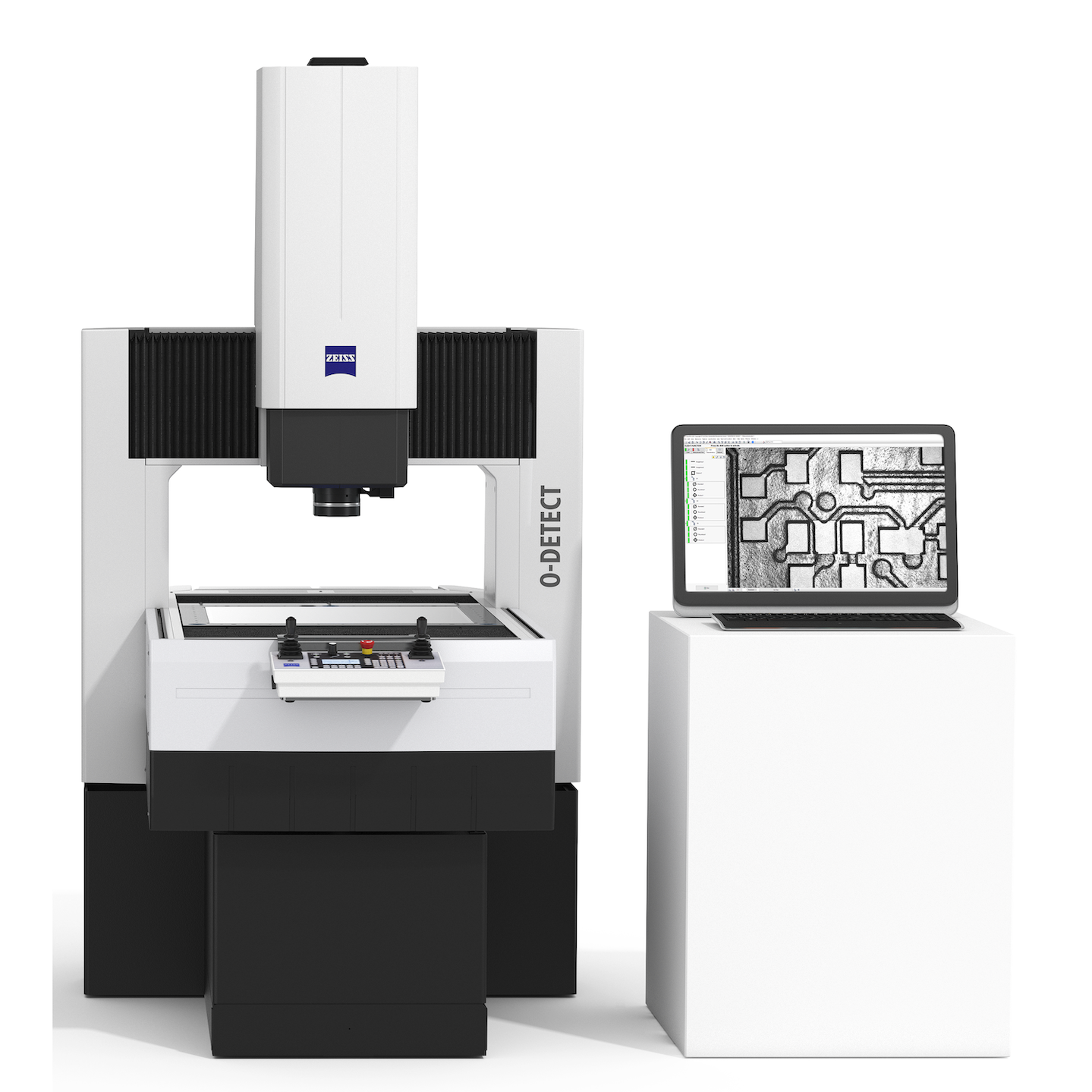

Optische Messmaschine ZEISS O-DETECT 5/4/3 mit Prüfsoftware.
O-DETECT 5/4/3

Kamera

ZEISS INVENTA D1

ZEISS INVENTA D1

Messvolumen

300 x 200 x 200 mm3

500 x 400 x 300 mm3

Sichtfeld (FOV)

8.4 x 7.0 mm2

8,4 × 7,0 mm²

Längenmessabweichung MPE (EU)

in 2D: 1,9 µm +L/150 µm

in 3D: 2,4 µm +L/150 µm

in 2D: 1,9 µm +L/150 µm

in 3D: 2,4 µm +L/150 µm

Software

Anwendungsbeispiele

  • Vorschaubild zum Video „Messung glänzender und reflektierender medizinischer Bauteile mit ZEISS O-DETECT“

    Messung glänzender und reflektierender medizinischer Bauteile mit ZEISS O-DETECT

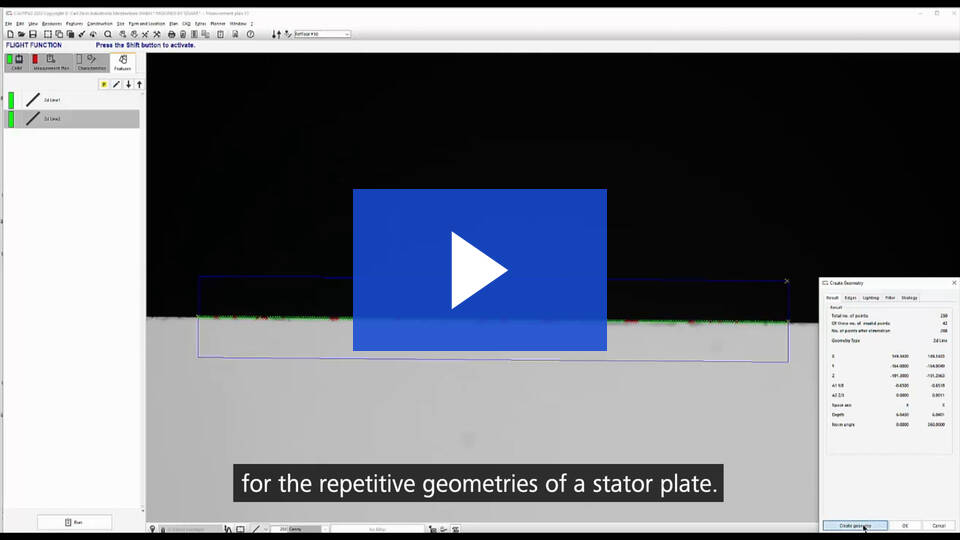

  • Vorschaubild zum Video „Messung von Komponenten von Elektromotoren mit ZEISS O-DETECT“

    Messung von Komponenten von Elektromotoren mit ZEISS O-DETECT

  • Vorschaubild zum Video „Messung von elektronischen Bauteilen mit ZEISS O-DETECT“

    Messung von elektronischen Bauteilen mit ZEISS O-DETECT

  • Messung glänzender und reflektierender medizinischer Bauteile mit ZEISS O-DETECT
  • Messung von Komponenten von Elektromotoren mit ZEISS O-DETECT
  • Messung von elektronischen Bauteilen mit ZEISS O-DETECT

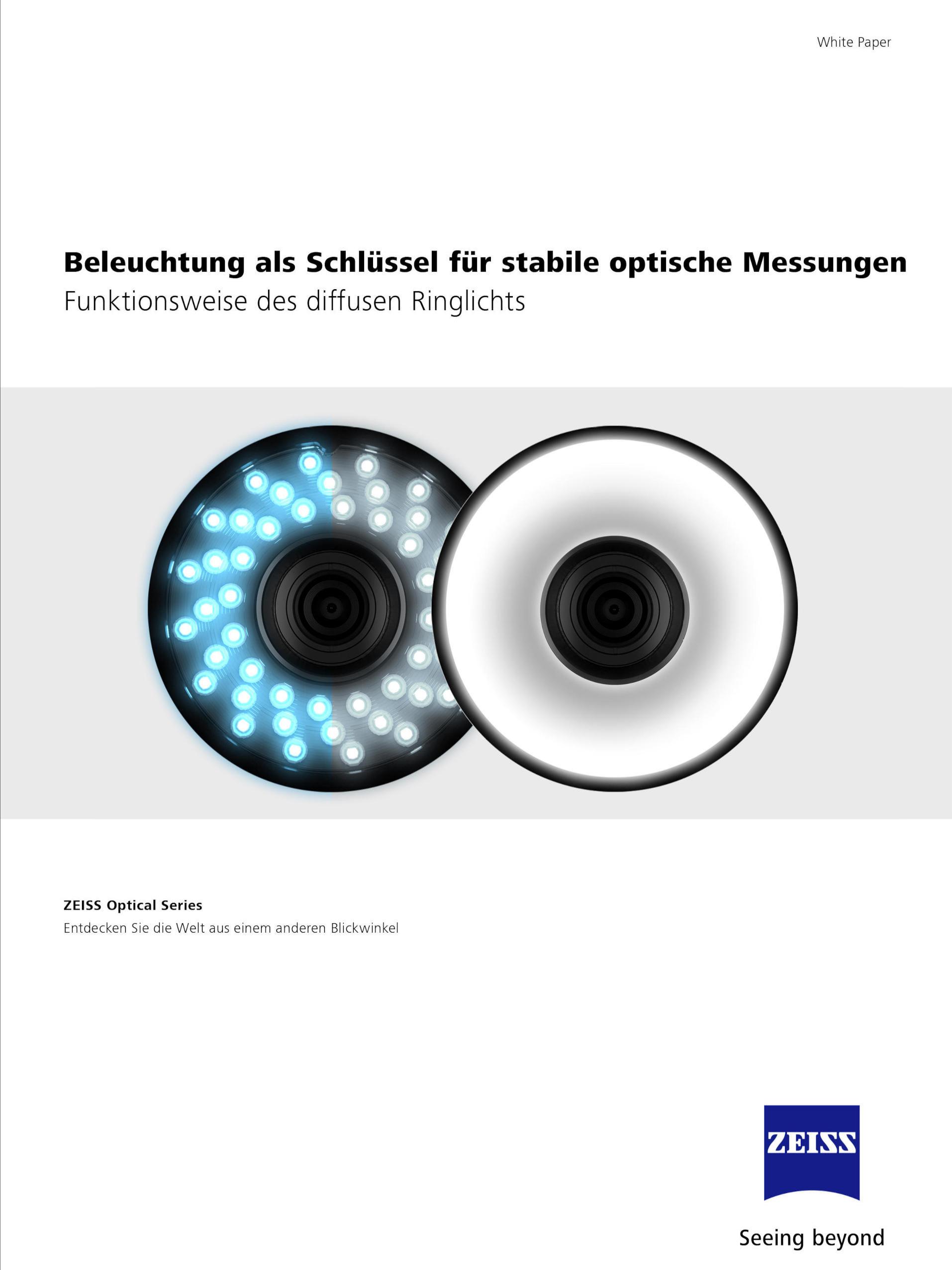

Erfahren Sie mehr über die Beleuchtungsoptionen von ZEISS O-DETECT

Füllen Sie das untenstehende Formular aus, um unser Whitepaper zu erhalten.
Beleuchtungsoptionen von ZEISS O-DETECT

Formular wird geladen ...

Wenn Sie mehr über die Datenverarbeitung bei ZEISS erfahren möchten, lesen Sie bitte unsere Datenschutzhinweise.

Weitere Informationen zum Download

  • ZEISS IQS Portfolio Overview EN

    EN_60_025_0044II

    10 MB
  • ZEISS O-DETECT Flyer, EN

    1 MB
  • ZEISS O-DETECT One-page Overview Digital Flyer, EN

    187 KB

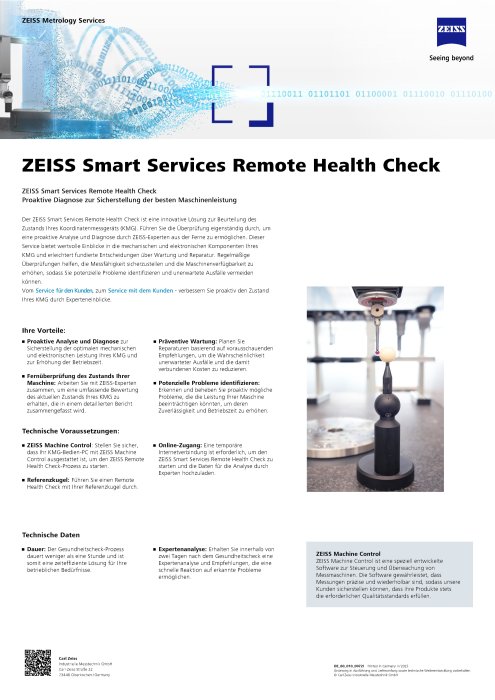

  • ZEISS Remote Health Check Flyer EN

    430 KB

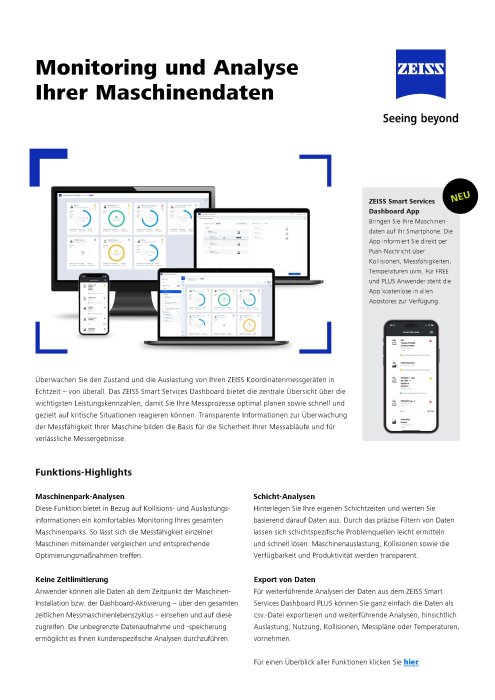

  • ZEISS Smart Service Dashboard Flyer EN
