ZEISS ARAMIS 1 - Das ganze Bild sehen
3d-Messsystem

ZEISS ARAMIS 1

Das ganze Bild sehen

ZEISS ARAMIS 1 ist ein optisches Messsystem, das zur dreidimensionalen Erfassung von Dehnungen, Verschiebungen und Verformungen eingesetzt wird. Die zugrundeliegende stereoskopische Kameratechnologie ermöglicht die berührungslose Messung von Verformungen bei quasistatischen Prüfungen wie Zugversuchen, kompakten Zugversuchen und 3-Punkt- und 4-Punkt-Biegeversuchen.

  • Leistungsstarke Messfunktionen
  • Berührungsloses Messsystem
  • Überlegene Messbereiche
  • Stabilität und Robustheit
  • Zertifizierte Leistung
ARAMIS 1
Kontakt

Fortschritte werden von Ihnen gemacht

ZEISS ARAMIS 1 ist Ihr Werkzeug

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Cookie-Einstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

Optischer All-in-One-Sensor

Leistungsstarke Messfunktionen

ZEISS ARAMIS 1 ist das All-in-One-Werkzeug im Werkzeugkasten eines Prüfingenieurs. Das optische Messsystem liefert dreidimensionale Daten zu Form, Deformation und Bewegung. Dies macht ihn zu einem optischen Dehnungsmessstreifen und LVDT.

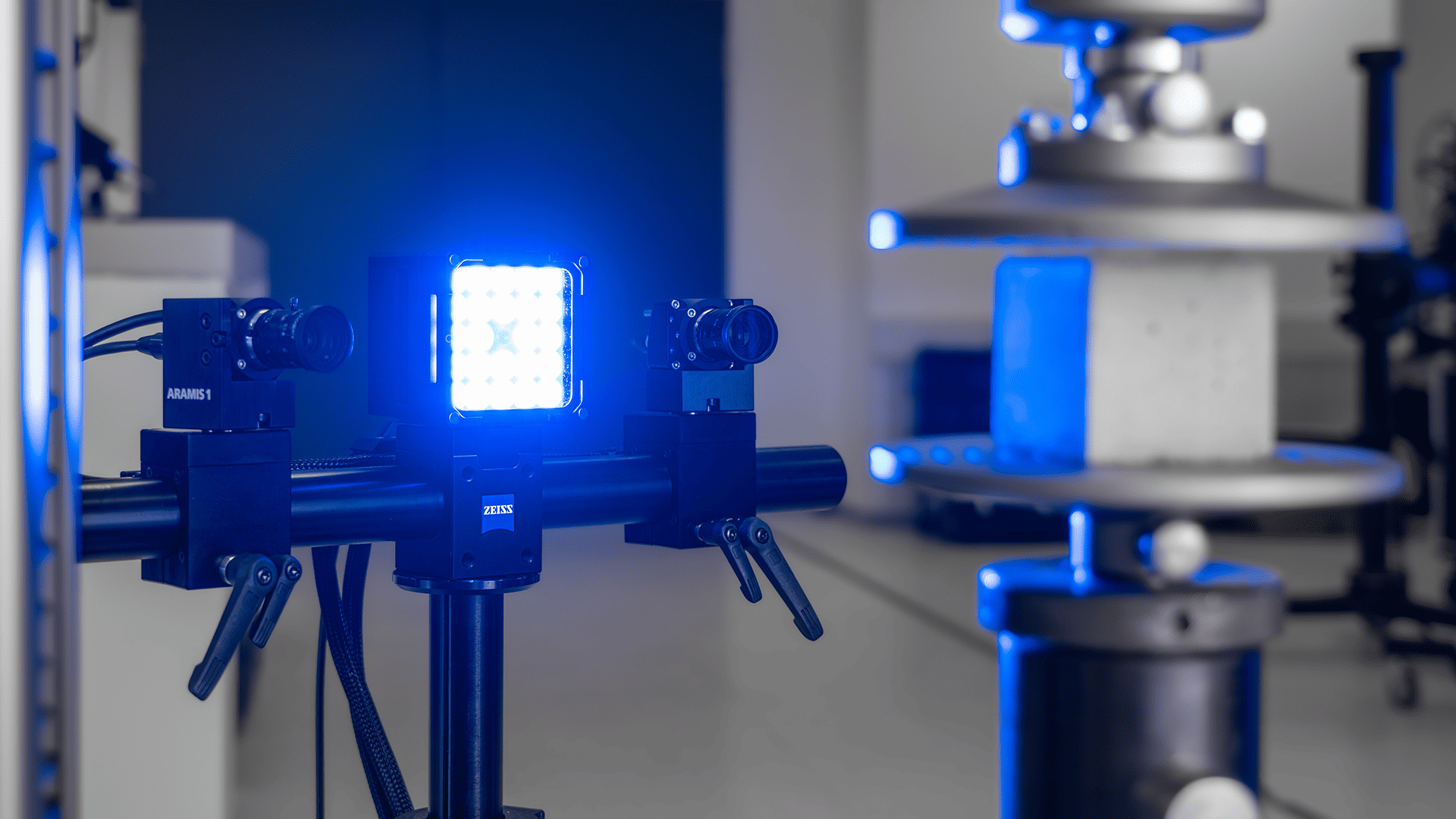

Berührungslose Messungen

Berührungslose Messungen

Kein physischer Eingriff

Dank digitaler Kameratechnik und leistungsstarker Bildverarbeitungsalgorithmen misst ZEISS ARAMIS 1 3D-Koordinaten aus Bildern und/oder Videos. Es sind weder Drähte noch Halterungen für Sensoren erforderlich.

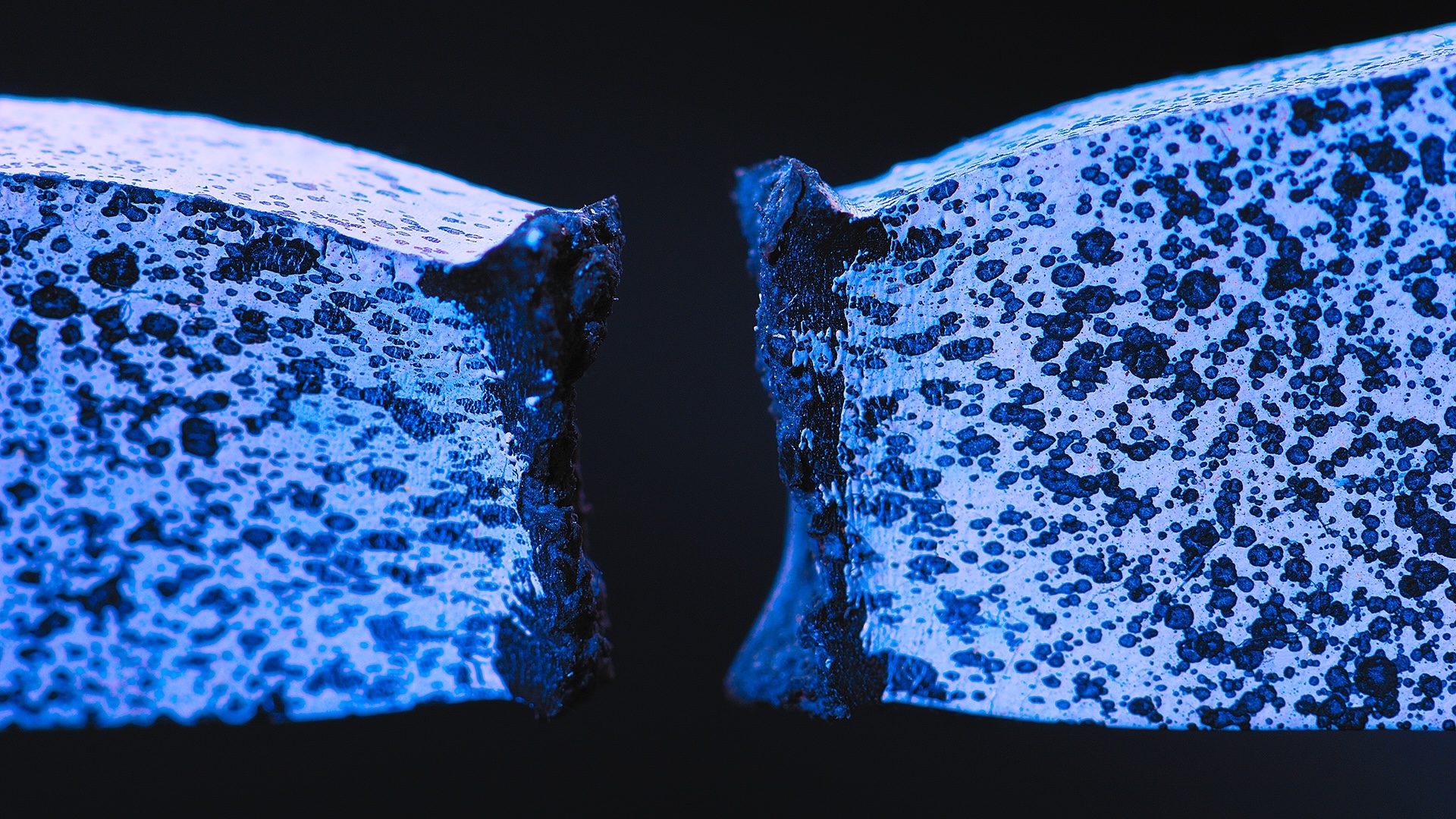

Überlegene Messbereiche

Bis zum Ausfall

Überlegene Messbereiche

Optische Sensoren wie der ZEISS ARAMIS 1 können Dehnungen im Bereich von 0,005 % bis zu 2000 % der technischen Dehnung messen und bieten auch einen großen Messbereich für Verschiebungen.

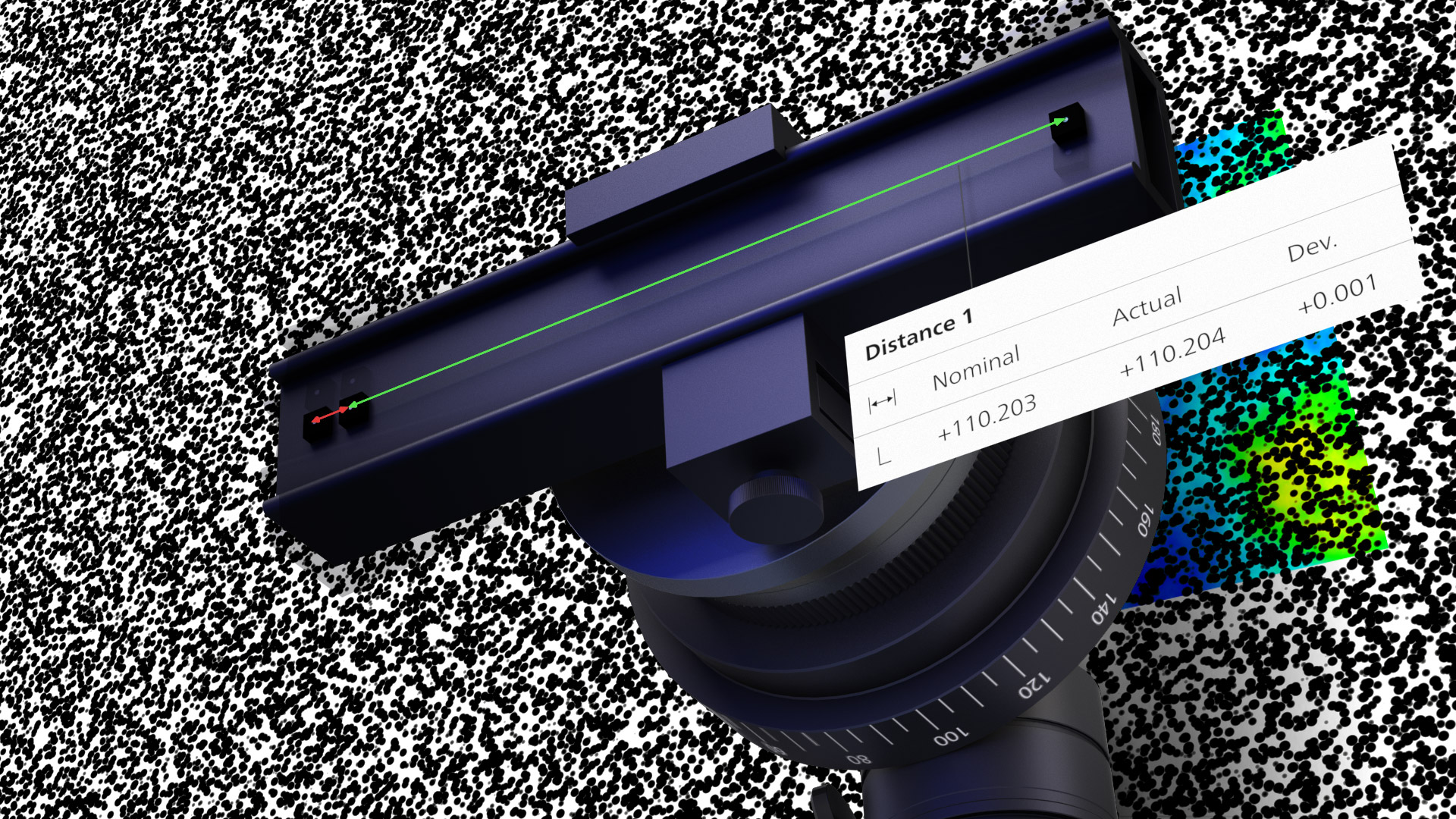

Zuverlässiges System

Zuverlässiges System

Zertifizierte Leistung und Robustheit

ZEISS ARAMIS 1 ist ein hochwertiges optisches Messsystem. Die Leistung des Systems wird unter Bezugnahme auf die VDI-Normen zertifiziert und als Teil des Qualitätskontrollprozesses für den Ausgang gemeldet.

Die perfekte Kombination - ZEISS ARAMIS 1 und ZEISS CORRELATE

Die perfekte Kombination

ZEISS ARAMIS 1 und ZEISS CORRELATE

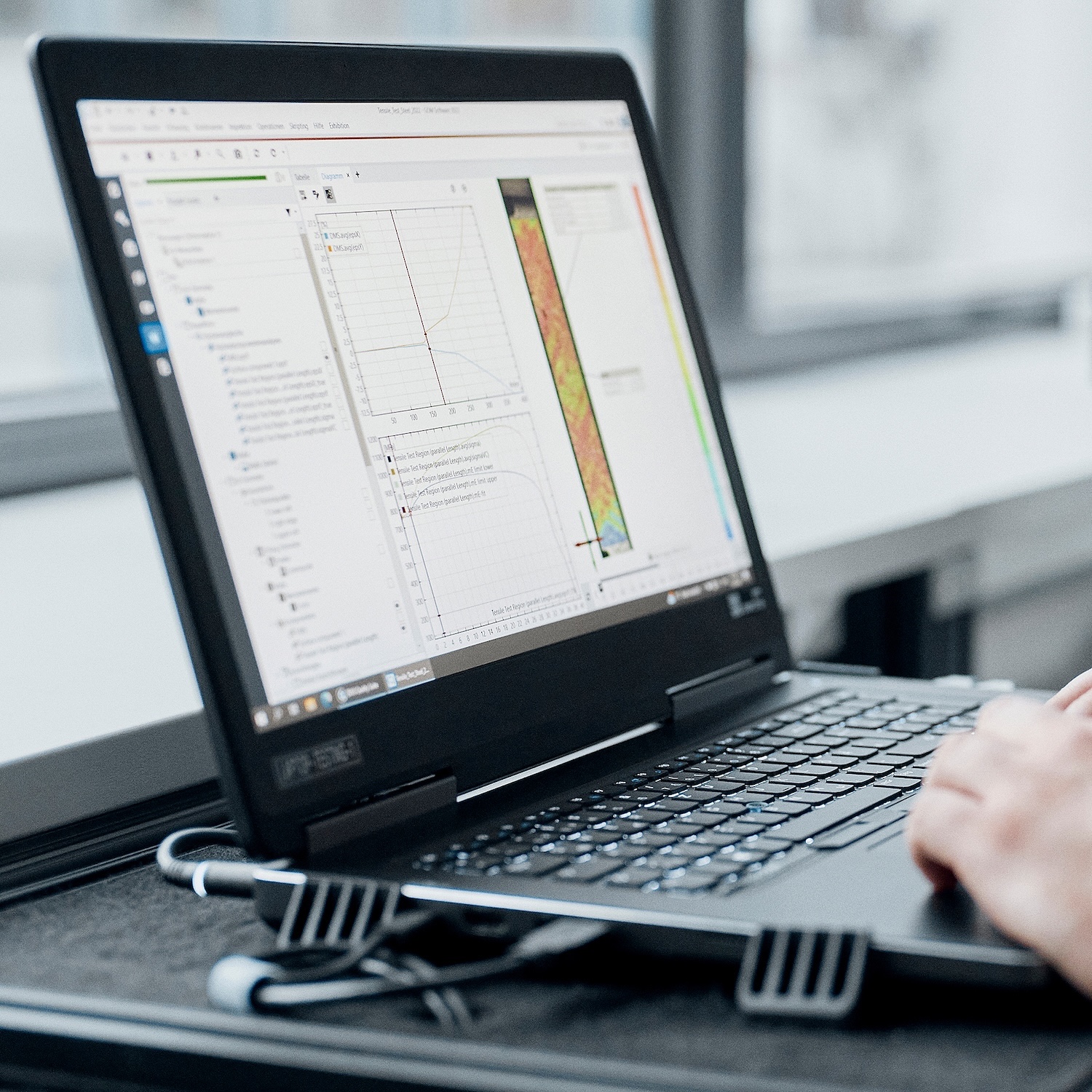

ZEISS ARAMIS 1 und ZEISS CORRELATE sind die perfekte Kombination. Die Software bietet digitale Bildkorrelation und Point-Track-Algorithmen für die Analyse von Bewegung und Deformation in 3D. Das ARAMIS 1 System ist auch mit unserer professionellen Analyselizenz kompatibel, die noch mehr Möglichkeiten zur Automatisierung mit Vorlagen, Apps und vielem mehr bietet!

Start mit optischer 3D-Messtechnik

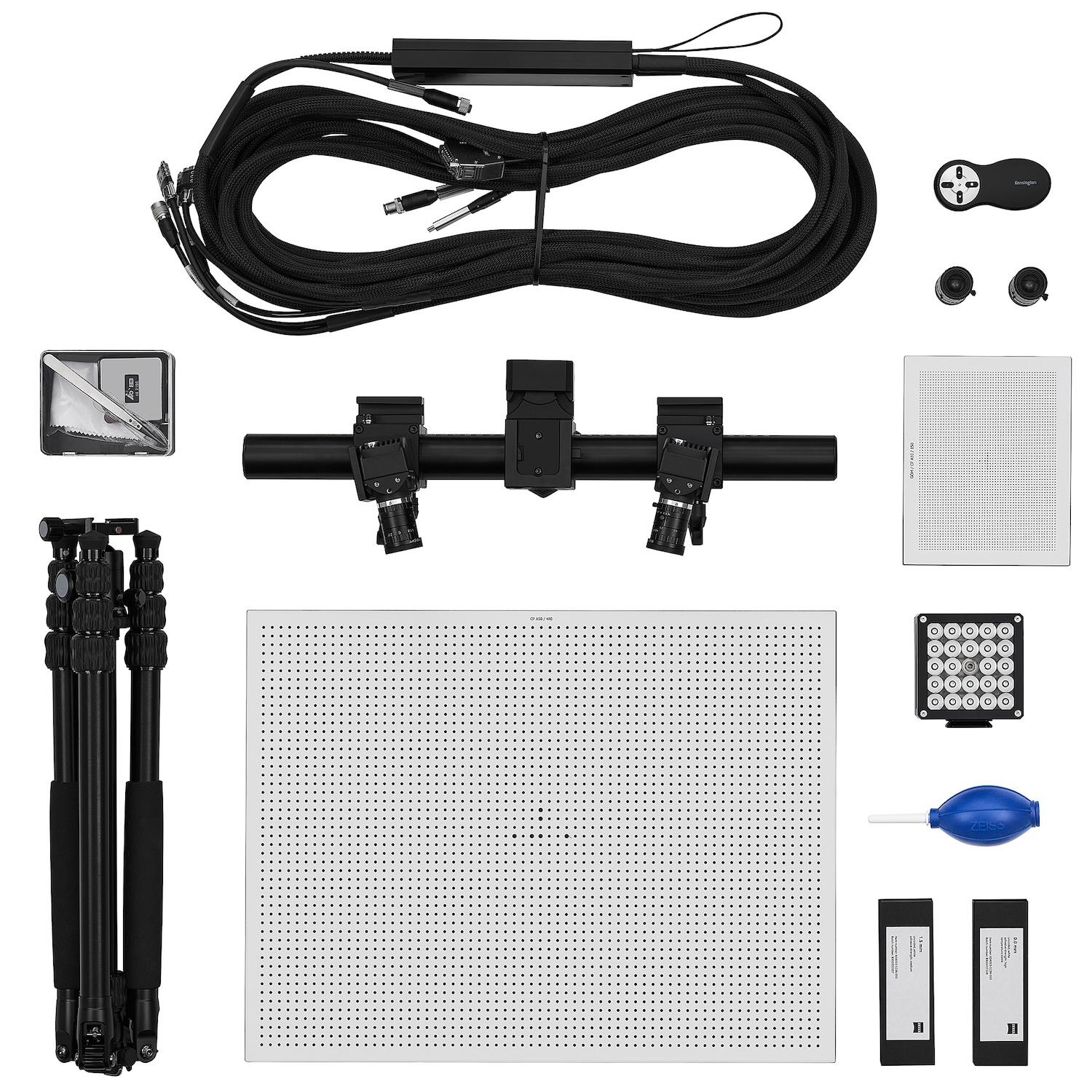

ZEISS ARAMIS 1 wird in einem Paket geliefert, das alles enthält, was Sie für den Einstieg in die optische 3D-Messung von Dehnungen, Verschiebungen und Verformungen benötigen.

Inspiriert von unserer seit Jahrzehnten bewährten ARAMIS Adjustable-Sensorfamilie, ermöglicht der neue ARAMIS 1 die Änderung aller wichtigen Messparameter am Sensor ohne Werkzeug.
ARAMIS 1 Sensorkopf

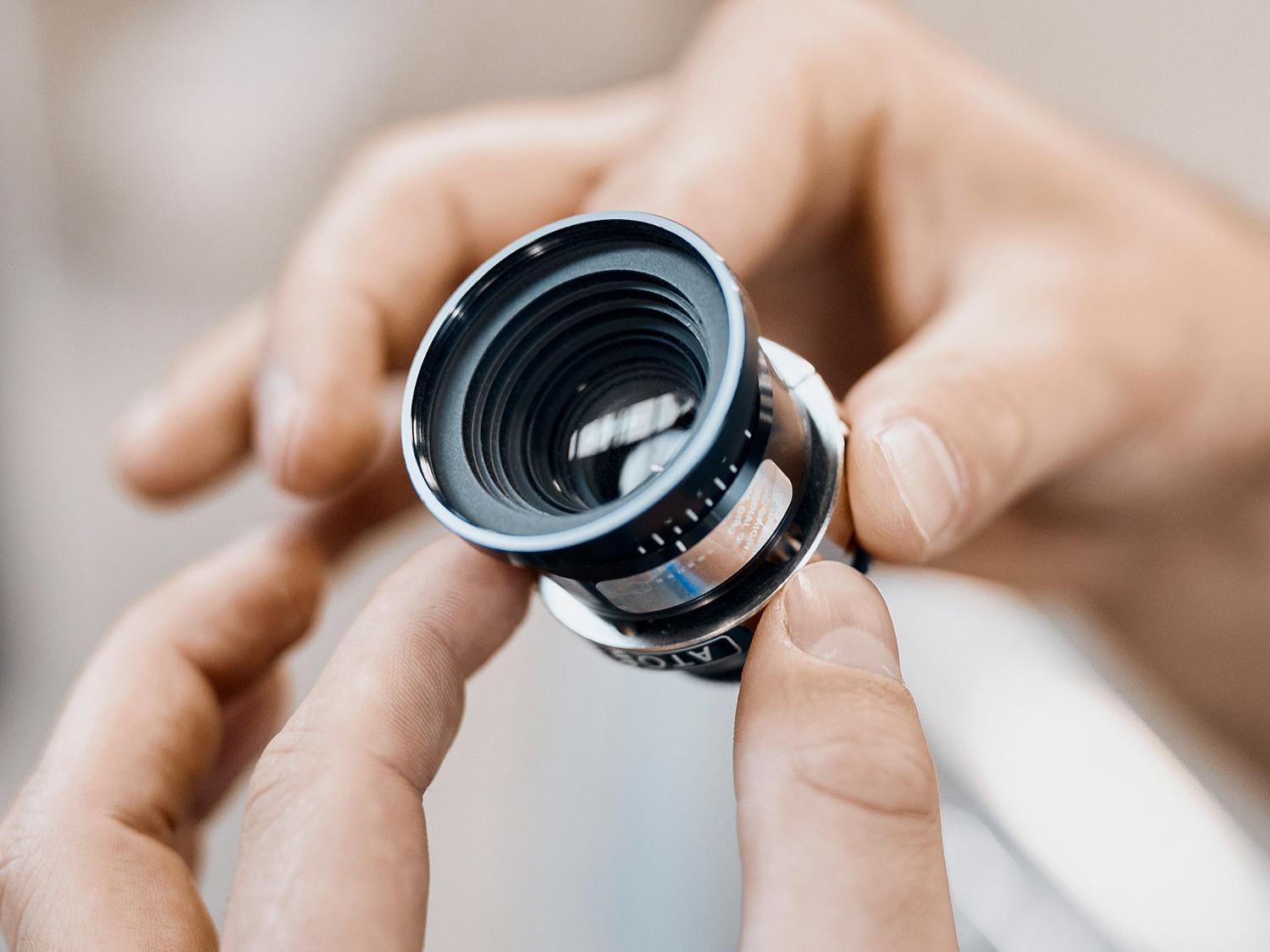

Zwei Objektivpaare werden mit dem ZEISS ARAMIS 1 Sensor geliefert. Die optische Ausstattung ermöglicht den Aufbau von Messvolumen mit einem Sichtfeld von 50 x 40 mm bis zu 500 x 425 mm.
Objektive in messtechnischer Qualität

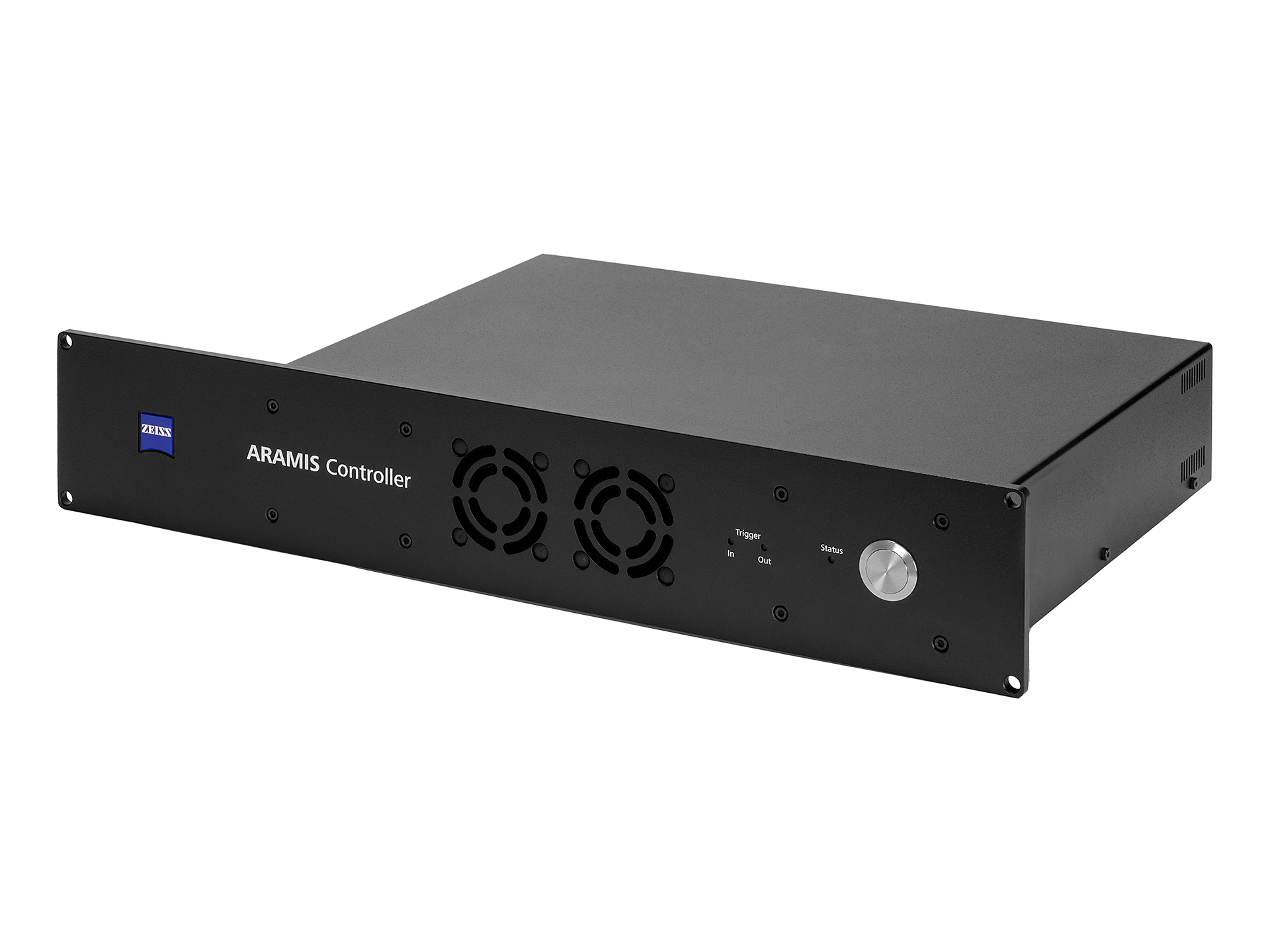

Der ARAMIS Controller ist das Bindeglied zwischen Sensor, Software und Prüfmaschine oder Prüfstand. Er ermöglicht die Aufzeichnung externer Signale, liefert Strom und löst die Kameras exakt aus.
ARAMIS Controller

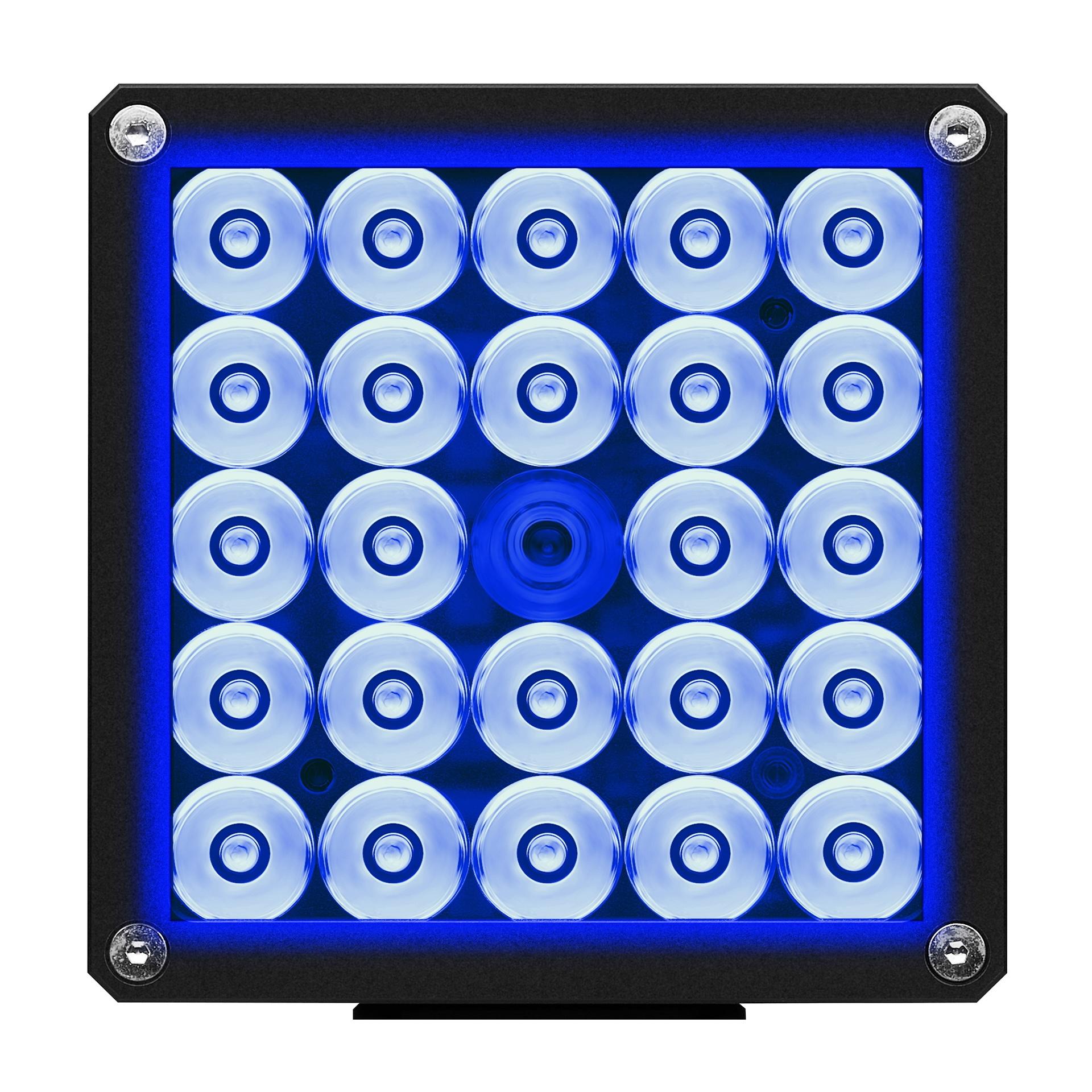

Die blaue Schmalband-LED-Lampe sorgt dank auswechselbarer Diffusoren und Polarisatoren für optimale Lichtverhältnisse bei hoher Helligkeit.
LED-Lampe B45-15

Upgrade-Optionen

ZEISS ARAMIS 1 enthält alles, was Sie für den Einstieg in die optische Messung quasistatischer Prüfungen, wie z. B. kleiner Baugruppen oder Bauteile und Materialcharakterisierung, benötigen. Mit kompatiblen Hardware- und Software-Upgrade-Optionen können Sie Ihre Mess- und Analyseerfahrung noch weiter verbessern.

Die Pro-Version von ZEISS CORRELATE basiert auf einem vollparametrischen Konzept, das alle Prüfschritte im Hintergrund speichert, um eine vollständige Rückverfolgbarkeit der Messergebnisse zu gewährleisten. Projektvorlagen verringern den Zeitaufwand für Analyse und Berichterstattung. Apps bieten eine Erweiterung der Funktionen für spezifische Messaufgaben.
ZEISS CORRELATE Pro

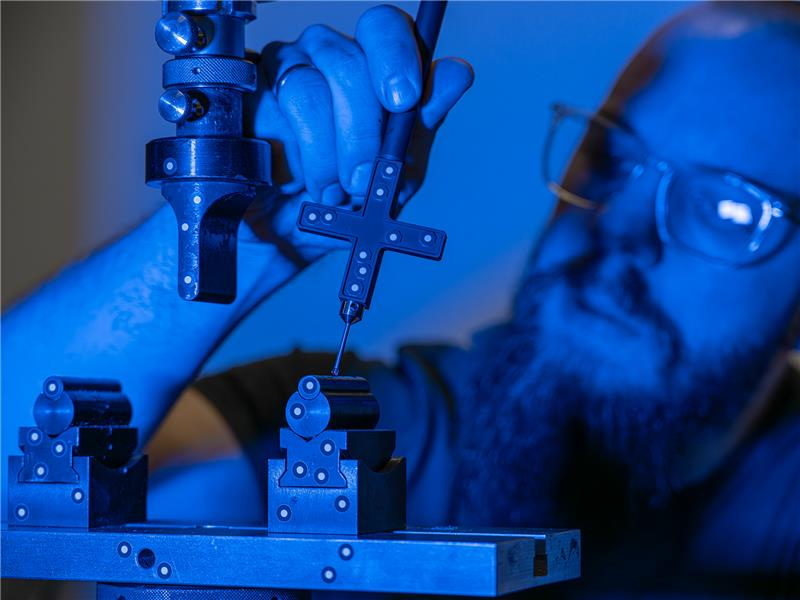

Die Upgrade-Option Pro Line schaltet erweiterte Messmodi wie Live-Tracking, Ringbuffer-Messungen und das Auslösen der Bildaufnahme durch externe Signale wie Kraft frei. Darüber hinaus ermöglicht es die Verwendung des optisch verfolgten Messtasters und der Adapter.
ZEISS CORRELATE Pro Linie

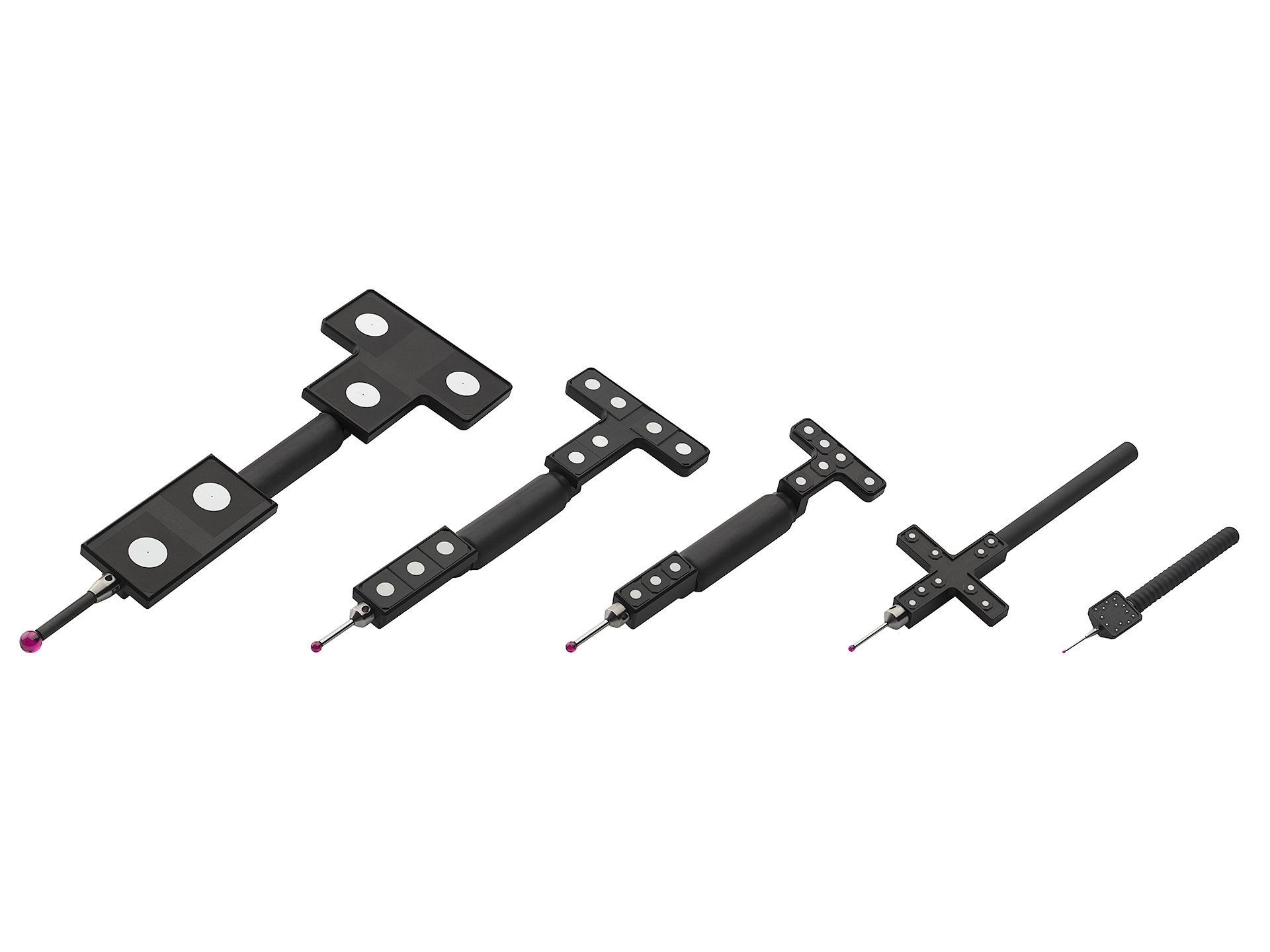

Der Touch Probe kombiniert die Vorteile der optischen und taktilen Messtechnik. Die Sonde wird durch das ARAMIS-System verfolgt und ermöglicht punktuelle taktile Messungen von Geometrien für Ausrichtungen oder schnelle Inspektionen.
Touch Probe

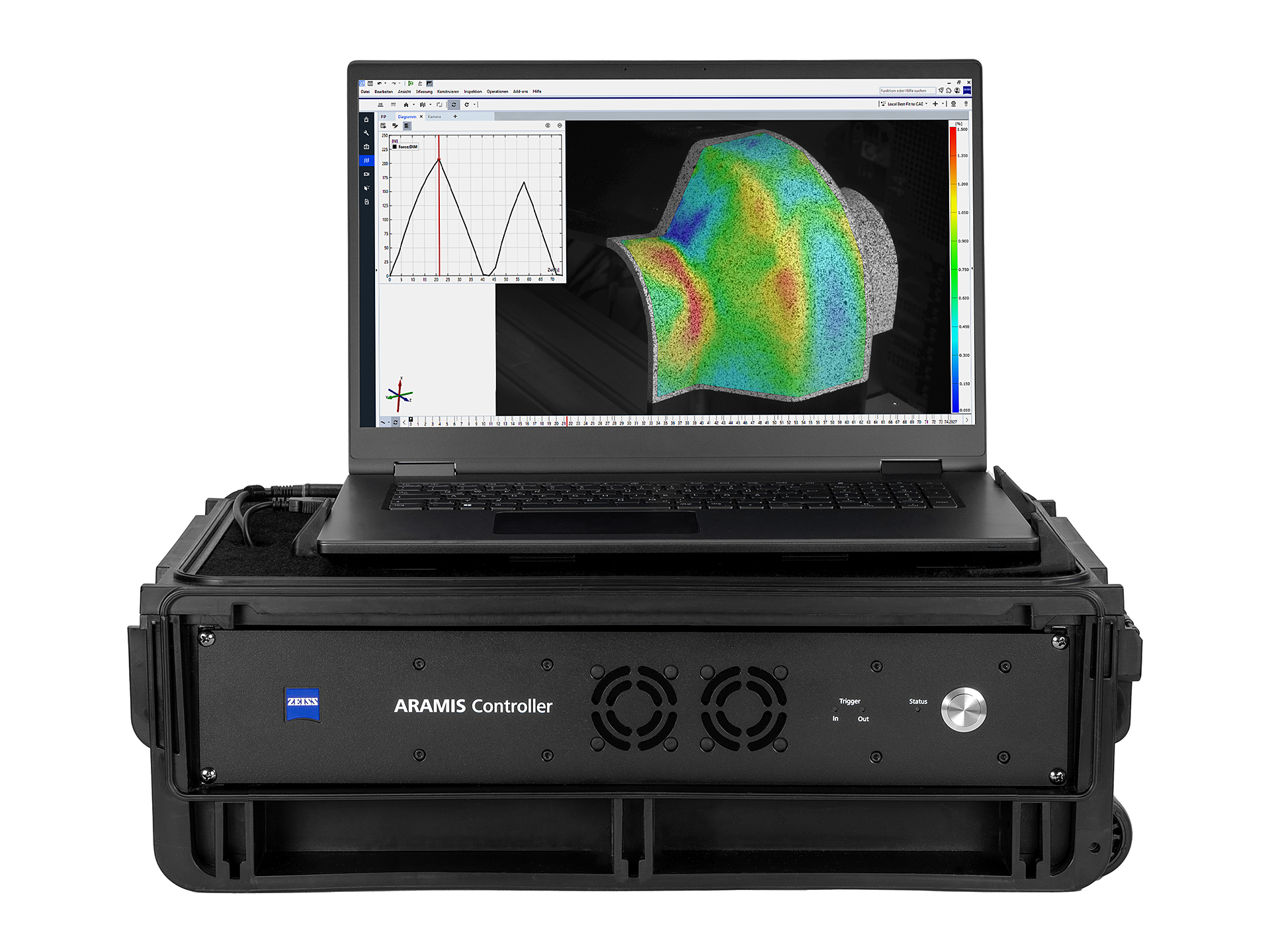

Der mobile Koffer für ARAMIS ermöglicht den einfachen Transport des Systems von einem Messort zum anderen und schützt den ARAMIS Controller und einen Laptop in einem robusten Gehäuse. Die perfekte Ergänzung zum Sensor-Koffer.
ARAMIS Mobile Koffer

Anwendungen in der Materialprüfung & Komponentenprüfung

ZEISS ARAMIS 1 eignet sich für die Messung von Dehnungen, Verschiebungen und Verformungen bei quasi-statischen Prüfungen von Materialien oder kleinen Bauteilen.

  • Zugversuch

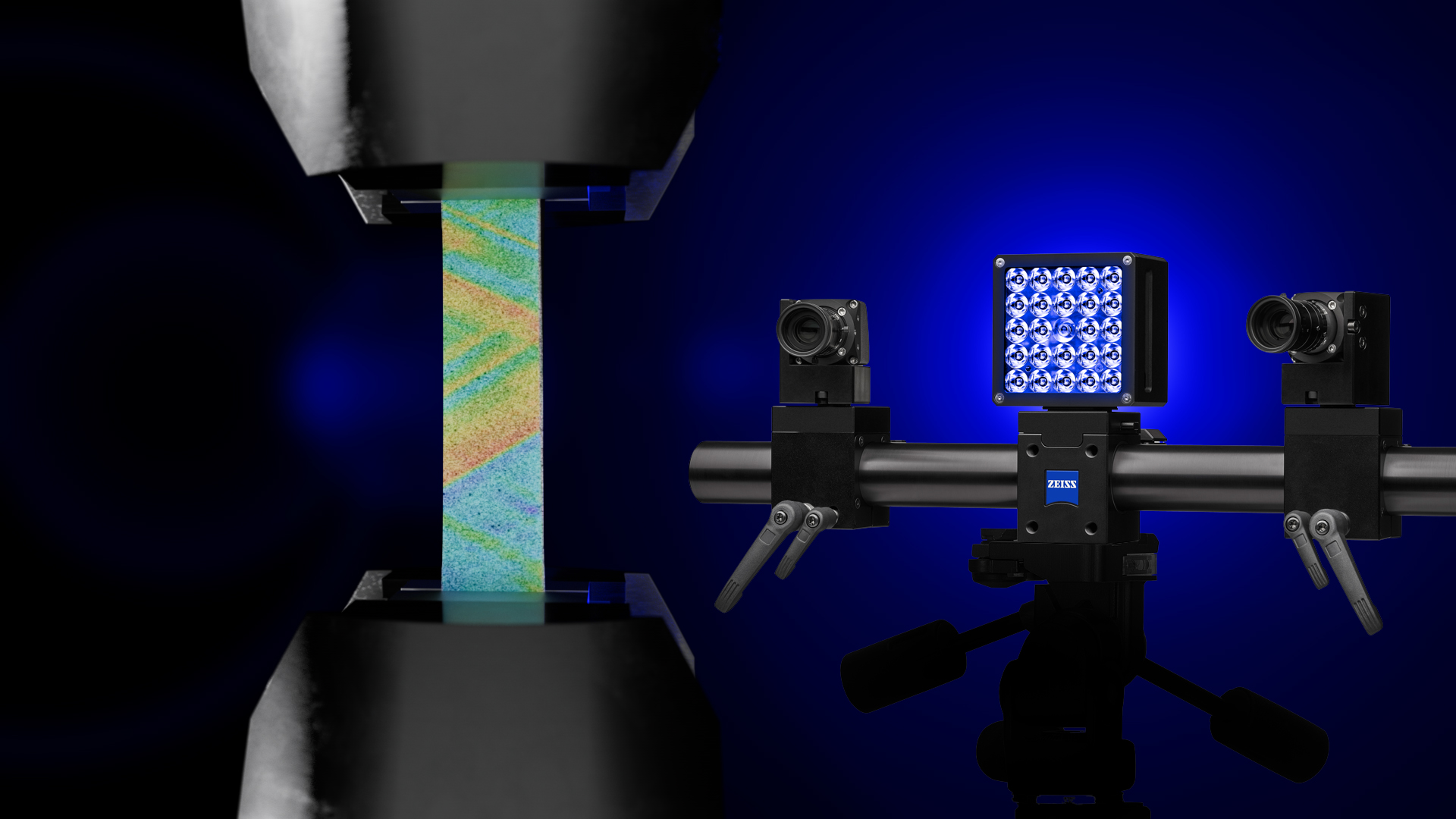

    Zugversuch

    ZEISS ARAMIS 1 ist in der Lage, Dehnungen in einem großen Messbereich zu messen und ermöglicht die detaillierte Analyse von Einschnürungen und Versagen der Probe.

  • Biaxialer Zugversuch

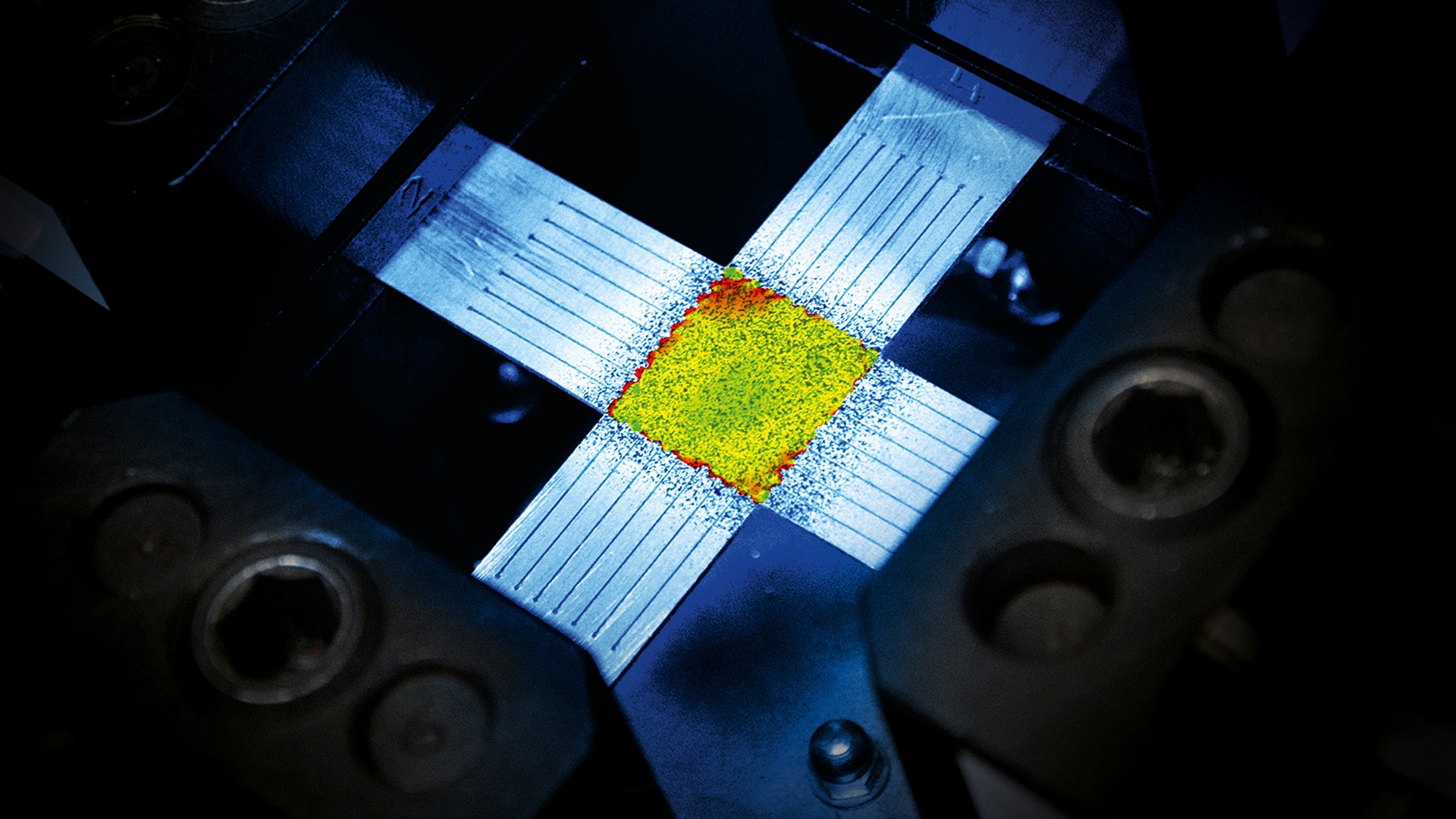

    Biaxialer Zugversuch

    Die Vollfeldergebnisse zur Dehnungsverteilung von ZEISS ARAMIS 1 sind ideal für die Auswertung von biaxialen Zugversuchen. Sie können direkt sehen, wie gleichmäßig sich die Verformung entwickelt.

  • 3-Punkt- und 4-Punkt-Biegeversuch

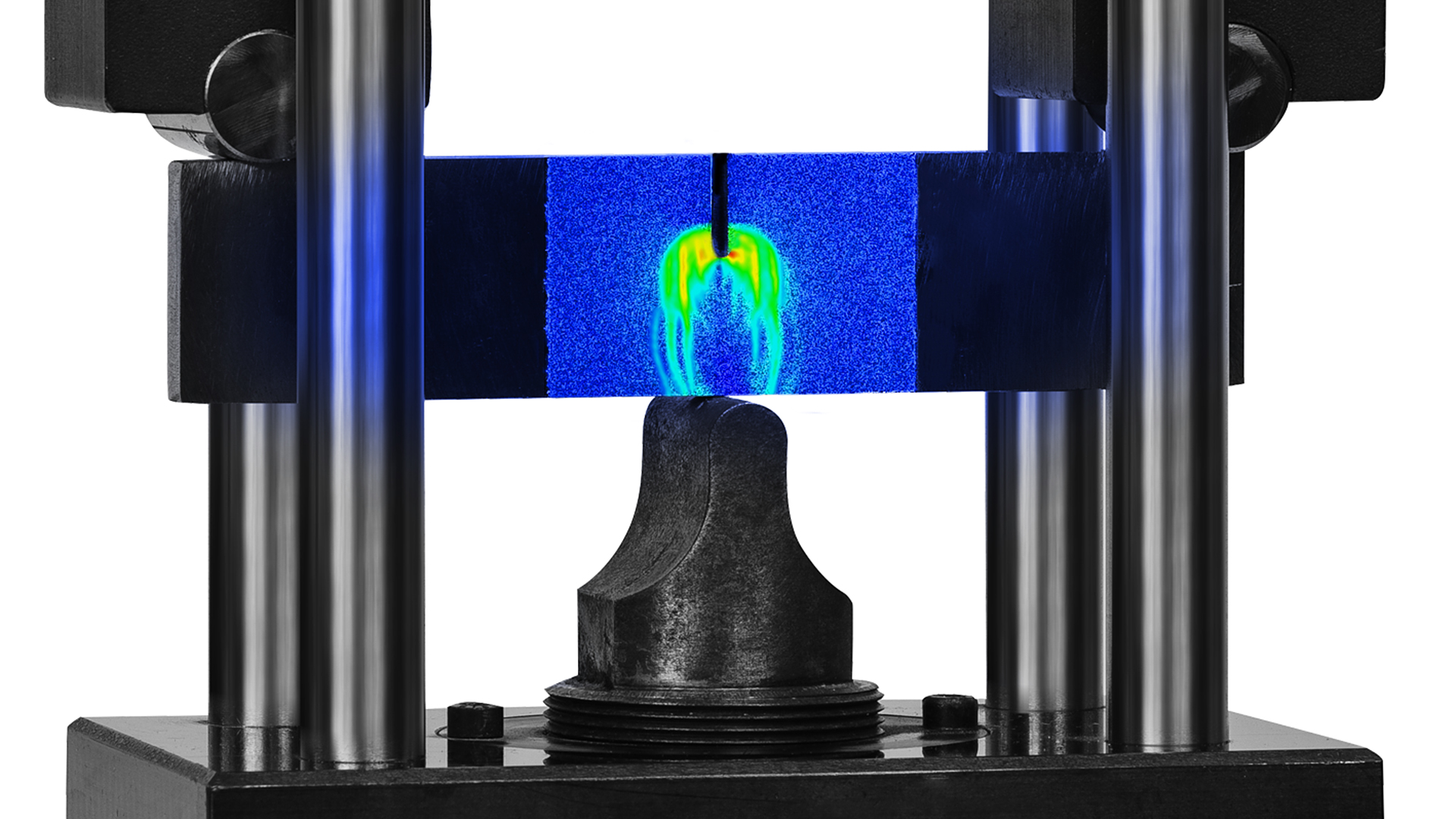

    3-Punkt- und 4-Punkt-Biegeversuch

    Tausende von Datenpunkten ermöglichen die detaillierte Analyse von Versagensarten und Dehnungsverteilungen. Die Ausrichtung der Prüfvorrichtungen und die Abstände können mit unserem optionalen Touch Probe leicht gemessen und korrigiert werden.

  • Test von Kleinteilen

    Test von Kleinteilen

    Mit Messvolumina im Bereich von 50 bis 500 mm Länge ist ZEISS ARAMIS 1 der ideale optische Sensor für mechanische oder thermomechanische Prüfungen von kleinen Bauteilen.

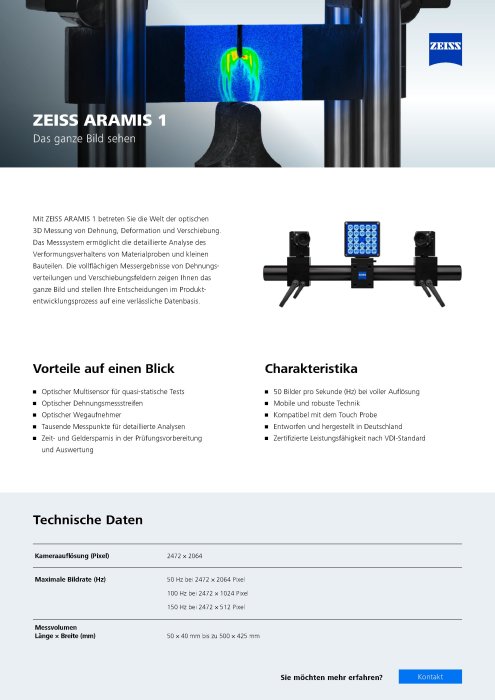

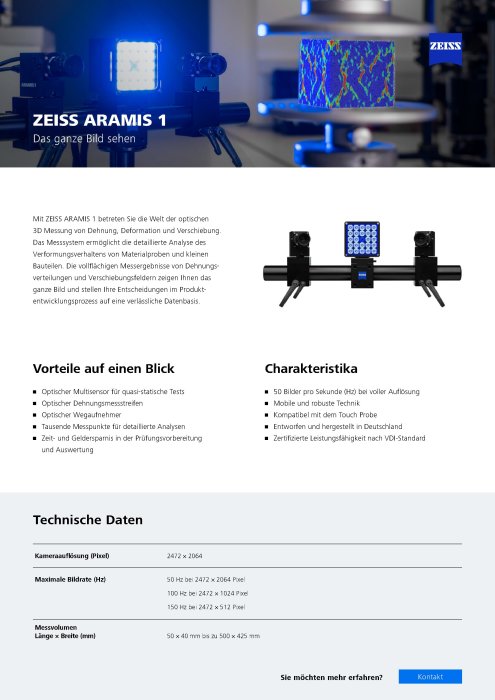

ZEISS ARAMIS 1 OnePager

Laden Sie sich die wichtigsten Informationen über das optische 3D-Messsystem zur Dehnungs- und Verformungsanalyse herunter.
