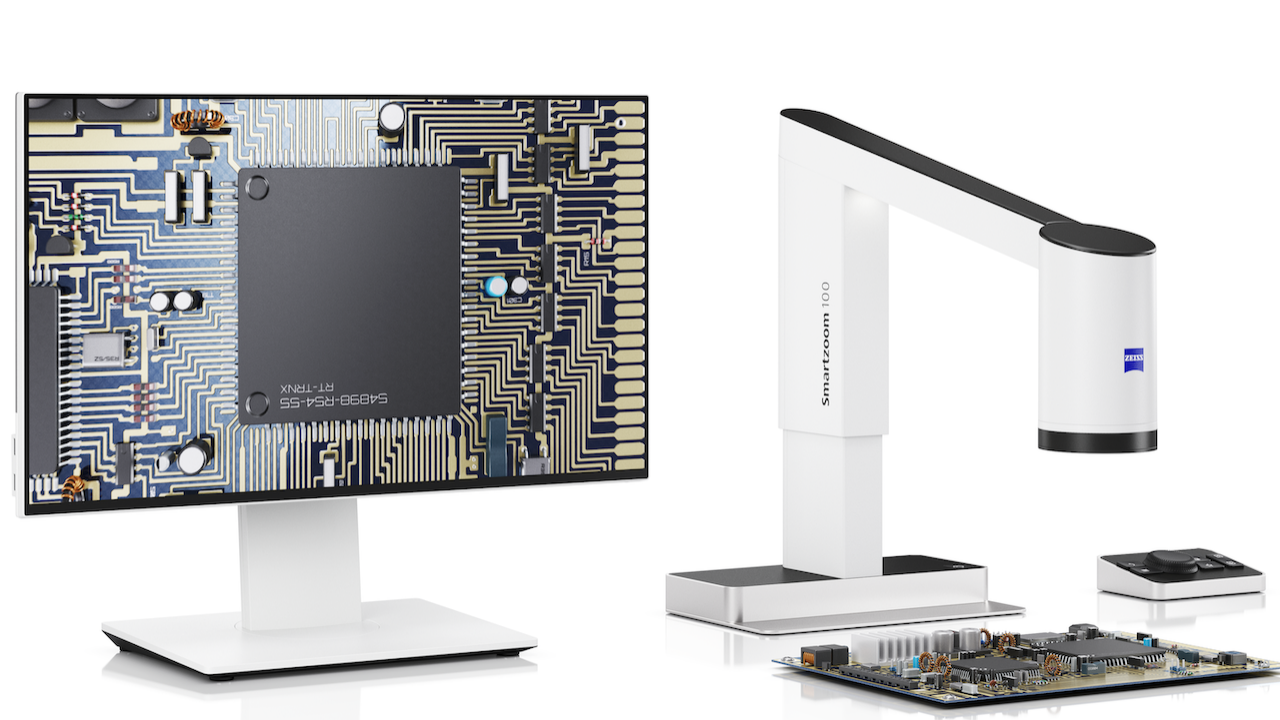

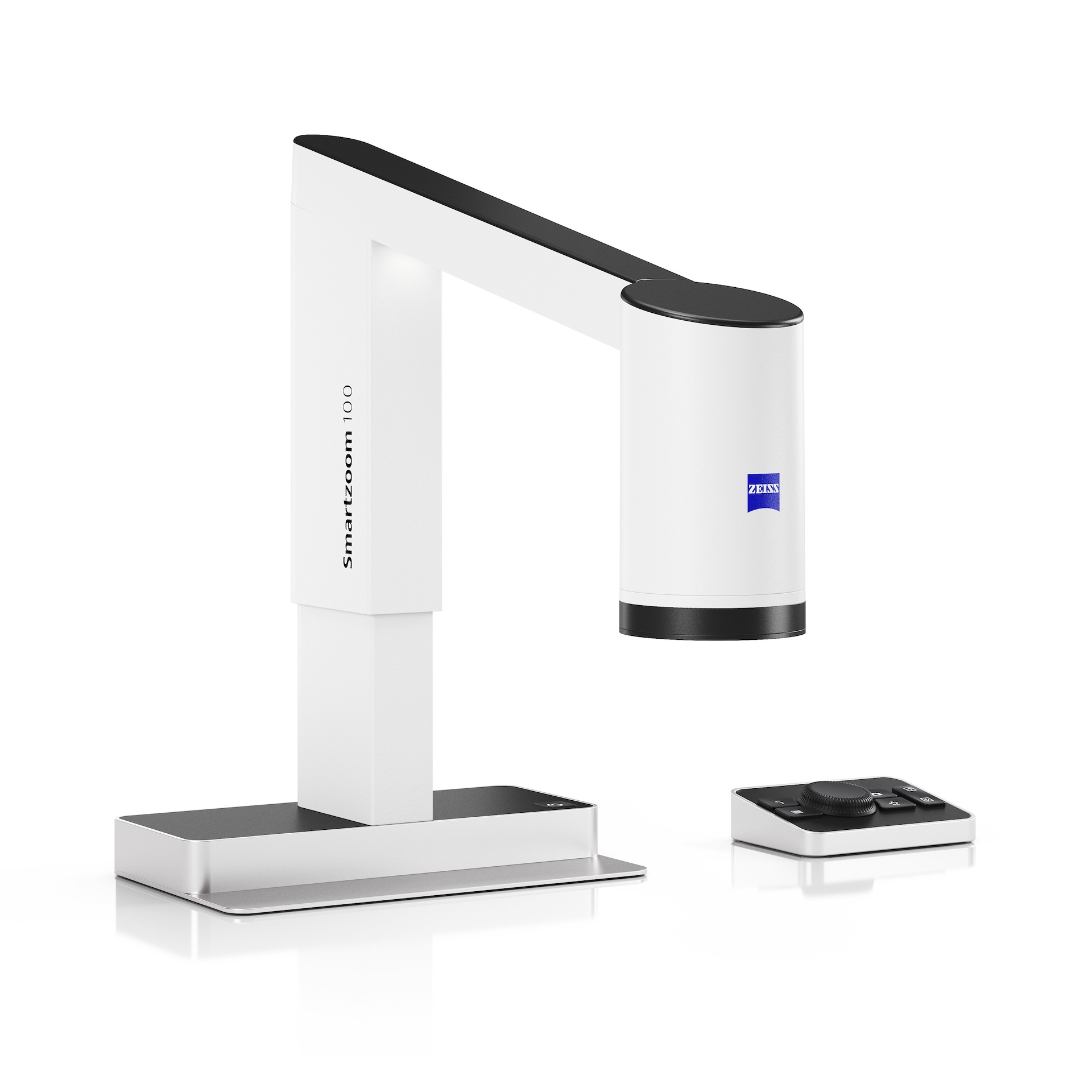

Weißes ZEISS Digitalmikroskop ZEISS Smartzoom 100 im hochmodernen L-förmigen Design und einem externen Bedienfeld an der Seite.
NEUES digitales Mikroskop

ZEISS Smartzoom 100

Zoom. Check. Fertig.

Digitale Mikroskope steigern die Effizienz in der optischen Inspektion und ermöglichen kollaboratives Arbeiten, indem mehrere Nutzer dieselben Bilder auf einem Monitor anzeigen können. Die neue Lösung von ZEISS bietet all diese Vorteile und mehr. ZEISS Smartzoom 100 ist ein fortschrittliches digitales Mikroskop für Einsteiger und Experten – bereit für den Einsatz in der Wareneingangskontrolle, im Labor und für alle industriellen Anwendungen.

  • 4K Live-Bilder mit 60 FPS
  • Immer das schärfste Bild
  • Kompakte All-in-One-Lösung
ZEISS Smartzoom 100
Kontakt

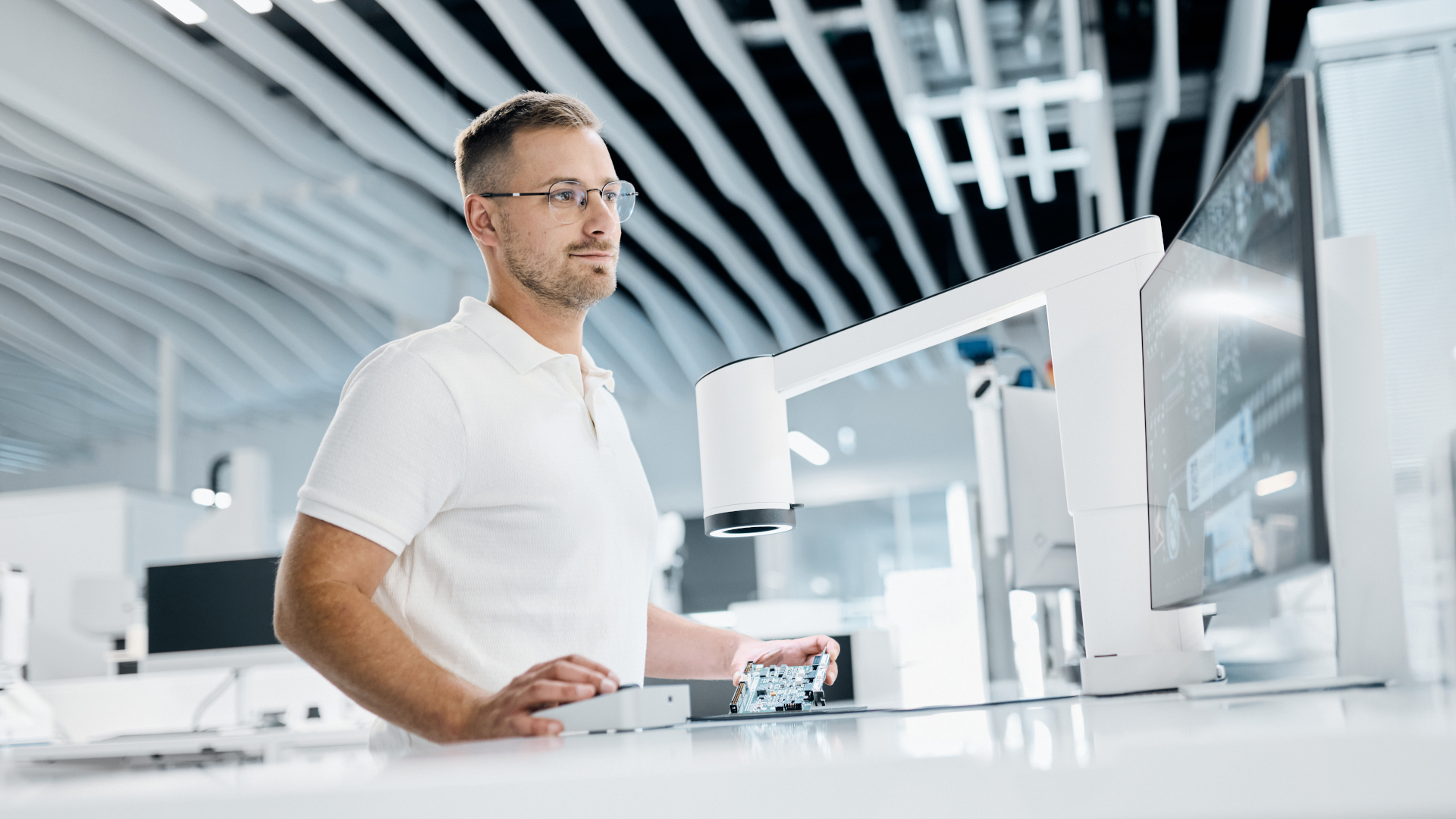

Ein Mann in einem weißen Polohemd untersucht eine Leiterplatte unter einem ZEISS Smartzoom 100 Digitalmikroskop an einem ZEISS Laborarbeitsplatz.

ZEISS Smartzoom 100 erleichtert die tägliche Arbeit, indem es die optische Inspektion auch für Anwender ohne Mikroskopie-Erfahrung zugänglich macht.
Digitalmikroskop von ZEISS, das ein detailliertes Bild einer Leiterplatte auf einem Monitor neben dem Mikroskop zeigt, mit dem eine elektronische Komponente untersucht wird.

ZEISS Smartzoom 100 ist ein fortschrittliches digitales Mikroskop, das entwickelt wurde, um die Effizienz in der Qualitätskontrolle, der Fertigung und in industriellen Anwendungen zu steigern.

Ausgestattet mit Autofokus und motorisierter Höheneinstellung liefert es stets ein scharfes Bild.

Das intuitive Design erleichtert die Arbeitsbelastung und macht es zu einem unverzichtbaren Werkzeug für Industrien, die Präzision und Produktivität erfordern. Ob bei der Inspektion von Mikrokomponenten oder der Sicherstellung der Produktqualität – ZEISS Smartzoom 100 bietet eine vielseitige und effiziente All-in-One-Lösung.

ZEISS Smartzoom 100

Zoom. Check. Fertig.

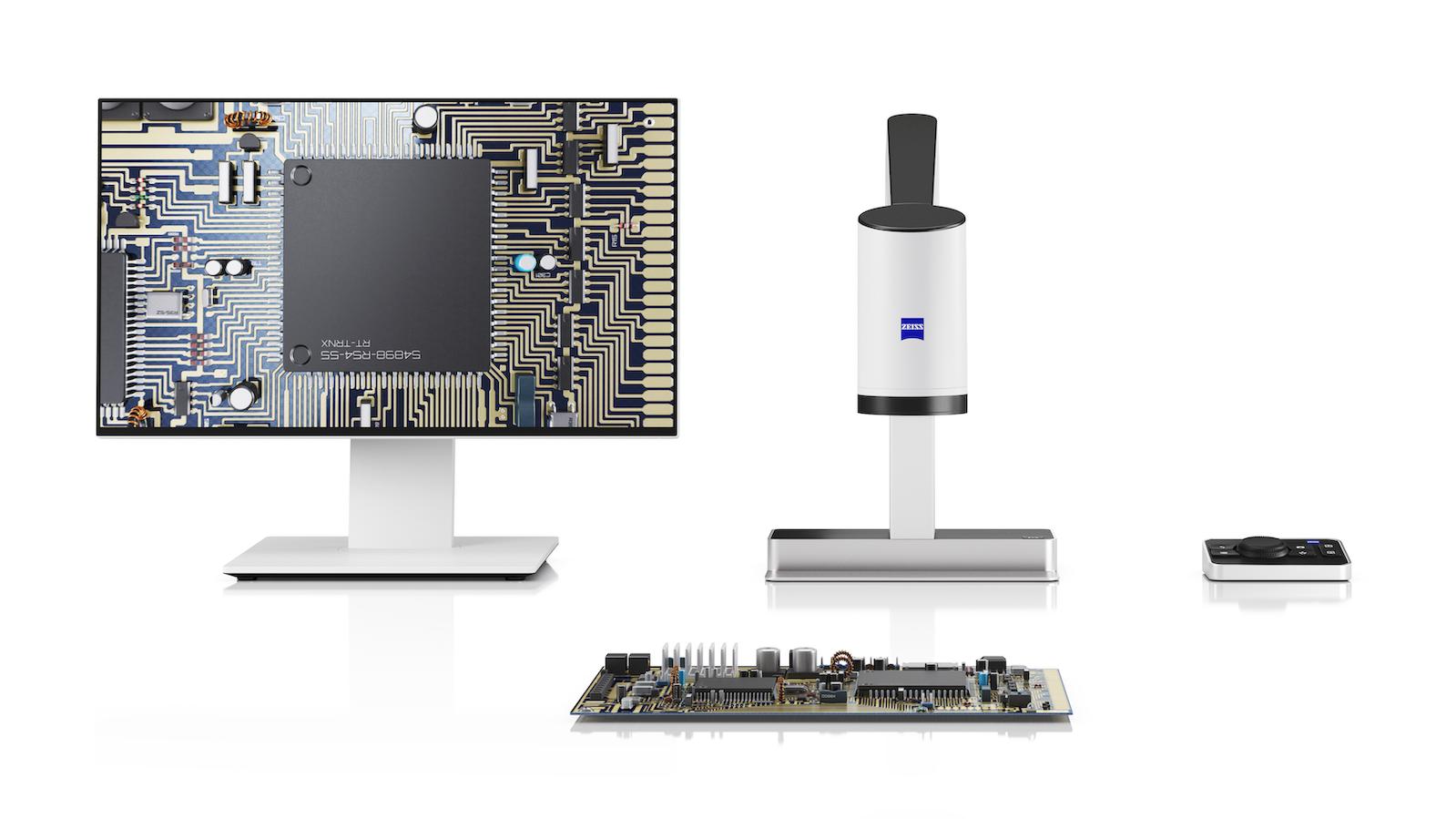

Darstellung eines digitalen Mikroskopsystems von ZEISS mit einem Monitor, auf dem eine vergrößerte Leiterplatte angezeigt wird, der Mikroskopeinheit, einem Bedienfeld und einer Leiterplatte mit elektronischen Bauteilen.
5.

ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung. Dank der einfachen Bedienung können einfach Bilder aufgenommen und direkt auf einem USB-Laufwerk gespeichert werden, das an der Rückseite des Controllers angeschlossen ist.
3.

Mit Autofokus und motorisierter Höheneinstellung sorgt es stets für ein scharfes Bild. Objektive und Ringlicht sind zur Effizienzsteigerung und einfachen Bedienung magnetisch befestigt.
1.

Das System bietet eine Live-Ansicht ohne Verzögerung. Die Kamera erfasst 60 Bilder pro Sekunde, die auf einem 4K-Monitor für schnelle, detaillierte Inspektionen angezeigt werden.
2.

Der integrierte Computer ermöglicht es, alle Funktionen und Software-Apps direkt auf dem Mikroskop auszuführen. Das kompakte All-in-One-Design macht Smartzoom 100 ideal für Arbeitsplätze mit begrenztem Platz.
4.

Das flexible Sichtfeld des Objektivs, der 25-fache Zoom und der 370 mm Arbeitsabstand machen Smartzoom 100 zu einem vielseitigen Mikroskop für die Inspektion von Bauteilen unterschiedlichster Größen.

Das neue Digitalmikroskop für optische Inspektionen, als All-in-One-Lösung konzipiert.

ZEISS Kunde über das neue ZEISS Smartzoom 100

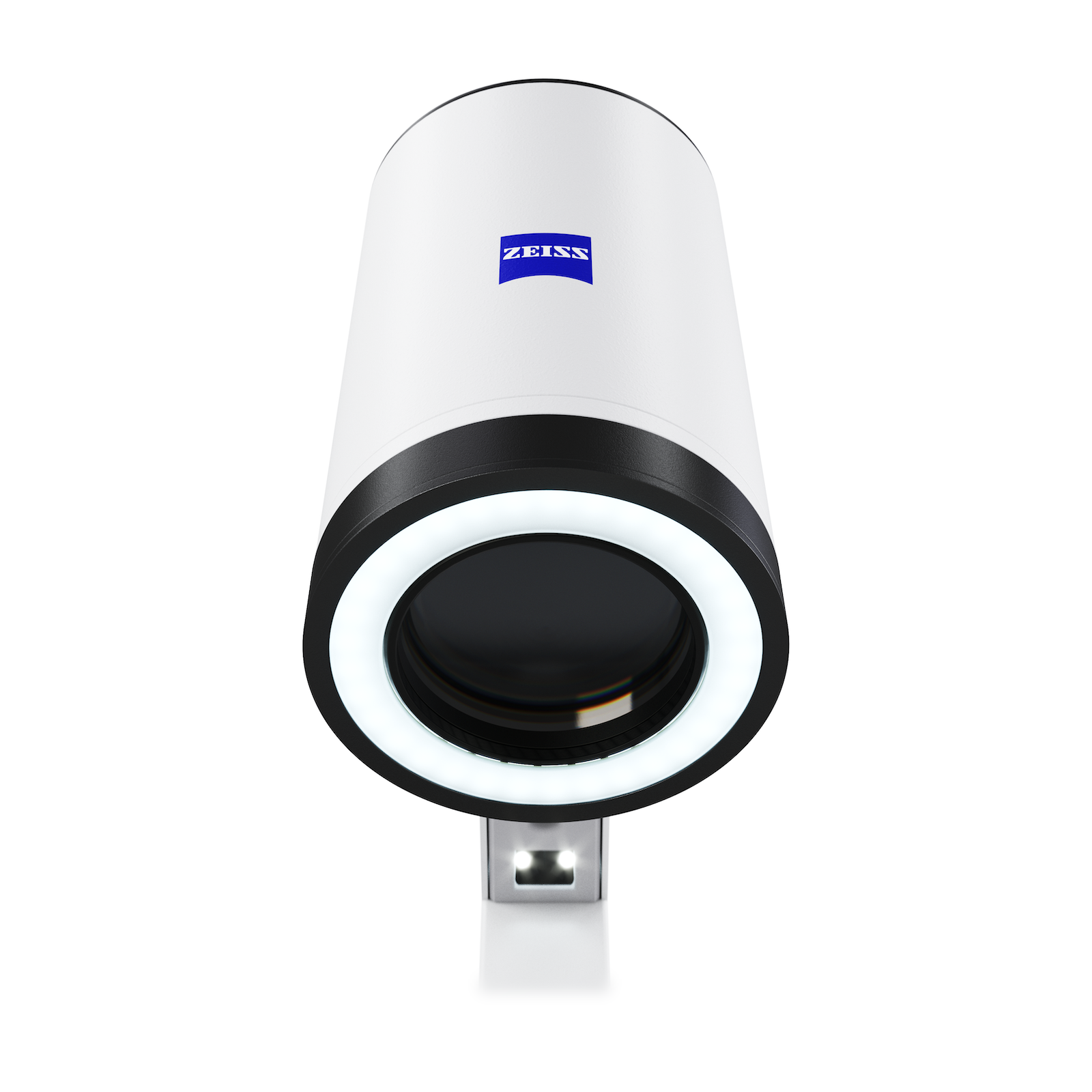

Nahaufnahme eines zylindrischen optischen ZEISS Geräts mit schwarzer Linse, umgeben von einem weißen LED-Ring und mit dem ZEISS Logo auf dem weißen Gehäuse.

Das Ringlicht und die Objektive, die mit einer Magnethalterung ausgestattet sind, ermöglichen eine effiziente Inspektion und eine einfache Bedienung für jeden Benutzer.

Das Ringlicht sorgt für eine gleichmäßige und helle Ausleuchtung, wodurch Schatten minimiert und Details deutlich hervorgehoben werden. In Kombination mit den flexiblen magnetischen Objektiven, die einen schnellen Wechsel und damit Anpassung der Vergrößerung ermöglichen, liefert das System eine optimale Bildqualität für die genaue Analyse von Teilen.

Diese Kombination aus hochwertiger Beleuchtung und flexibler Optik gewährleistet eine präzise Inspektion, die besonders in der Qualitätskontrolle und in der Fertigung von großer Bedeutung ist.

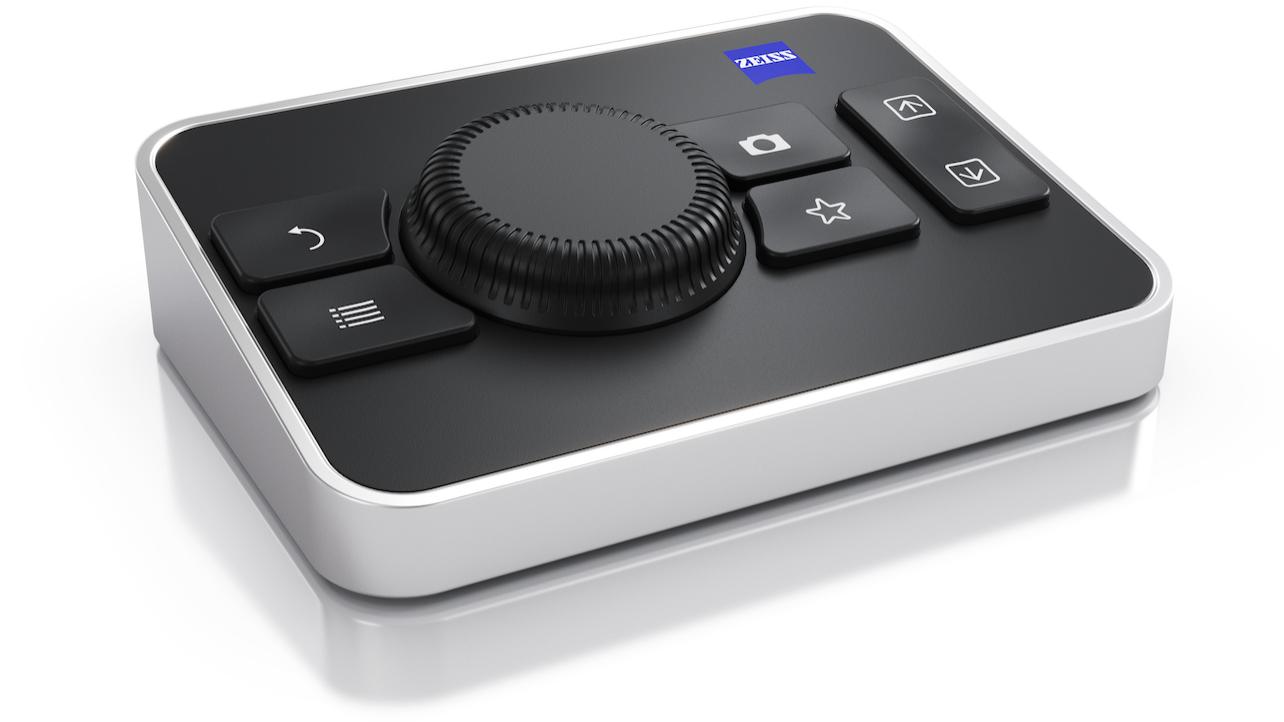

  • Kompaktes ZEISS Bedienfeld mit zentralem Drehknopf, fünf Funktionstasten, in einem eleganten schwarz-silbernen Design.

    ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung.

    Der Controller ermöglicht eine intuitive Navigation durch das Menü, das Umschalten zwischen AF/MF, das Vergrößern und Verkleinern, das Anpassen der Höhe, den schnellen Zugriff auf Voreinstellungen und Favoriten sowie das Aufnehmen von Bildern.

  • Schwarze ergonomische Fußstütze mit strukturierter Oberfläche und ZEISS Logo oben rechts.

    ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung.

    Der Fußschalter für das digitale Mikroskop ermöglicht eine freihändige Bedienung, so dass der Benutzer die Vergrößerung und andere Einstellungen mühelos steuern kann, während er die Hände auf dem Werkstück belässt - für mehr Effizienz und Präzision.

ZEISS Smartzoom 100

Zoom. Check. Fertig.

  • Inhalt von Dritten geblockt

    Der Videoplayer wurde aufgrund Ihrer Cookie-Einstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

  • Inhalt von Dritten geblockt

    Der Videoplayer wurde aufgrund Ihrer Cookie-Einstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.
    ZEISS Smartzoom 100 liefert 4K Live-Bilder mit 60 FPS und automatischer Fokuseinstellung. Mit max. 330 mm Arbeitshöhe, Vibrationsdämpfung und magnetischen Linsen überzeugt es in der Qualitätssicherung - von der Wareneingangskontrolle bis zum Laboreinsatz. Dank der flexiblen Bedienelemente und des All-in-One-Designs ist das Gerät sofort einsatzbereit, ohne dass eine Einrichtung oder Schulung erforderlich ist, was die optische Prüfung schneller und einfacher macht.

Die Lösung bietet eine benutzerfreundliche und leistungsstarke Plattform für Inspektion und Analyse. Es ermöglicht eine einfache Steuerung von Einstellungen wie Vergrößerung, Beleuchtung und Fokus, um präzise und effiziente Inspektionen zu gewährleisten.

ZEISS Smartzoom 100 & Software

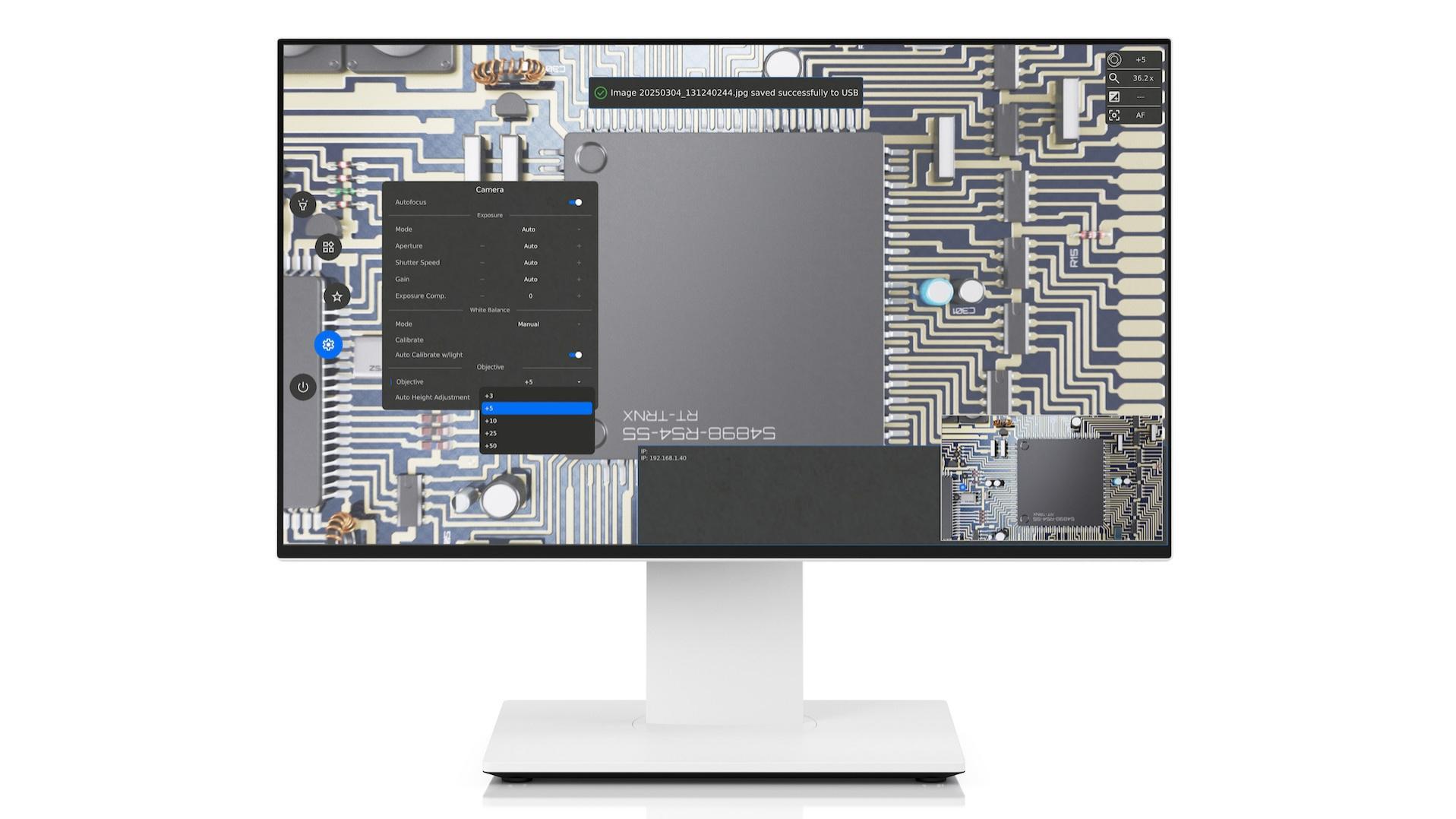

Software-Bildschirm, der die Inspektionsergebnisse des Digitalmikroskops ZEISS Smartzoom 100 zeigt.
4.

Das Mikroskop-Live-Bild wird immer angezeigt.
5.

Mikroskop-Menü mit Zugriff auf Einstellungen, Funktionen und Software. Es ermöglicht eine schnelle Anpassung von Licht, Leistung, Anwendungen und bevorzugten Verknüpfungen.
3.

Während der Bildaufnahme wird eine Vorschau des aufgenommenen Bildes in der unteren rechten Ecke angezeigt.
2.

Die wichtigsten Mikroskop-Einstellungen sind stets in der oberen rechten Ecke des Live-Bildes sichtbar (verwendetes Objektiv, Vergrößerungsstufe, Belichtungsmodus und Fokusmodus).
1.

Die benutzerfreundliche Software enthält die Grundsoftware zur Steuerung des Mikroskops sowie optionale Software-Apps, die speziell auf die Anforderungen bestimmter Anwendungen zugeschnitten sind. Passen Sie Ihr Smartzoom 100 mit den am besten geeigneten Apps für Ihre Prozesse und Aufgaben an.

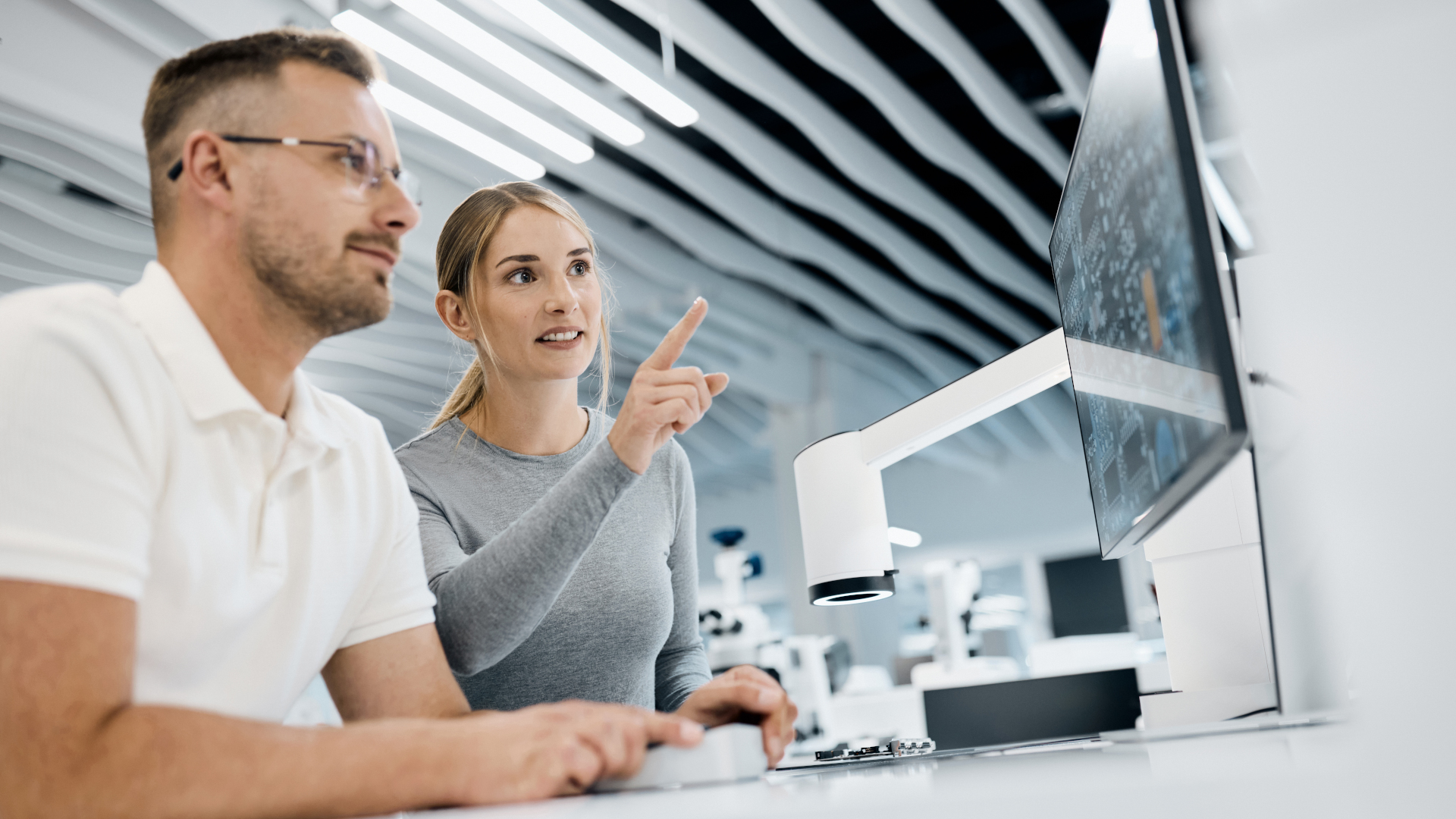

Zwei Fachkräfte arbeiten in einem modernen Labor zusammen und analysieren Daten auf einem großen Monitor, der an das ZEISS Smartzoom 100 angeschlossen ist.

ZEISS Kunden bestätigen, dass die neue Lösung die Zusammenarbeit verbessert, da sie die gemeinsame Prüfung und Begutachtung der geprüften Teile erleichtert.

Technische Spezifikationen

Größe und Gewicht

Höhe:

390 mm - 635 mm (15,35"-25")

Breite:

320 mm (12,60")

Tiefe:

325 mm (12,80")

Arbeitsabstand:

370 mm (14.57")

Gewicht:

10.8 kg (23.81 lbs)

Kameraspezifikationen

Kameraauflösung:

4K (3840x2160), 8,5MP @ 60/50/30Hz

Bildrate:

60 Bilder pro Sekunde

Optischer Zoom:

25x

Videoausgang:

HDMI

Seitenverhältnis:

16:9

Objektive

Vergrößerungsbereich

Freier Arbeitsabstand

Sichtfeld (FOV)

+3

1.6x - 40x

330 mm (12,99")

16 mm - 353 mm (0,63" - 13,90")

+5

2.8x - 66x

200 mm (7.87")

9.5 mm - 210 mm (0,37" - 8,27")

+10

5.4x - 130x

78 mm (3,07")

4.8 mm - 86 mm (0,19" - 3,39")

+25

13.2x - 328x

34 mm (1,34")

1.9 mm - 3,5 mm (0,07" - 0,14")

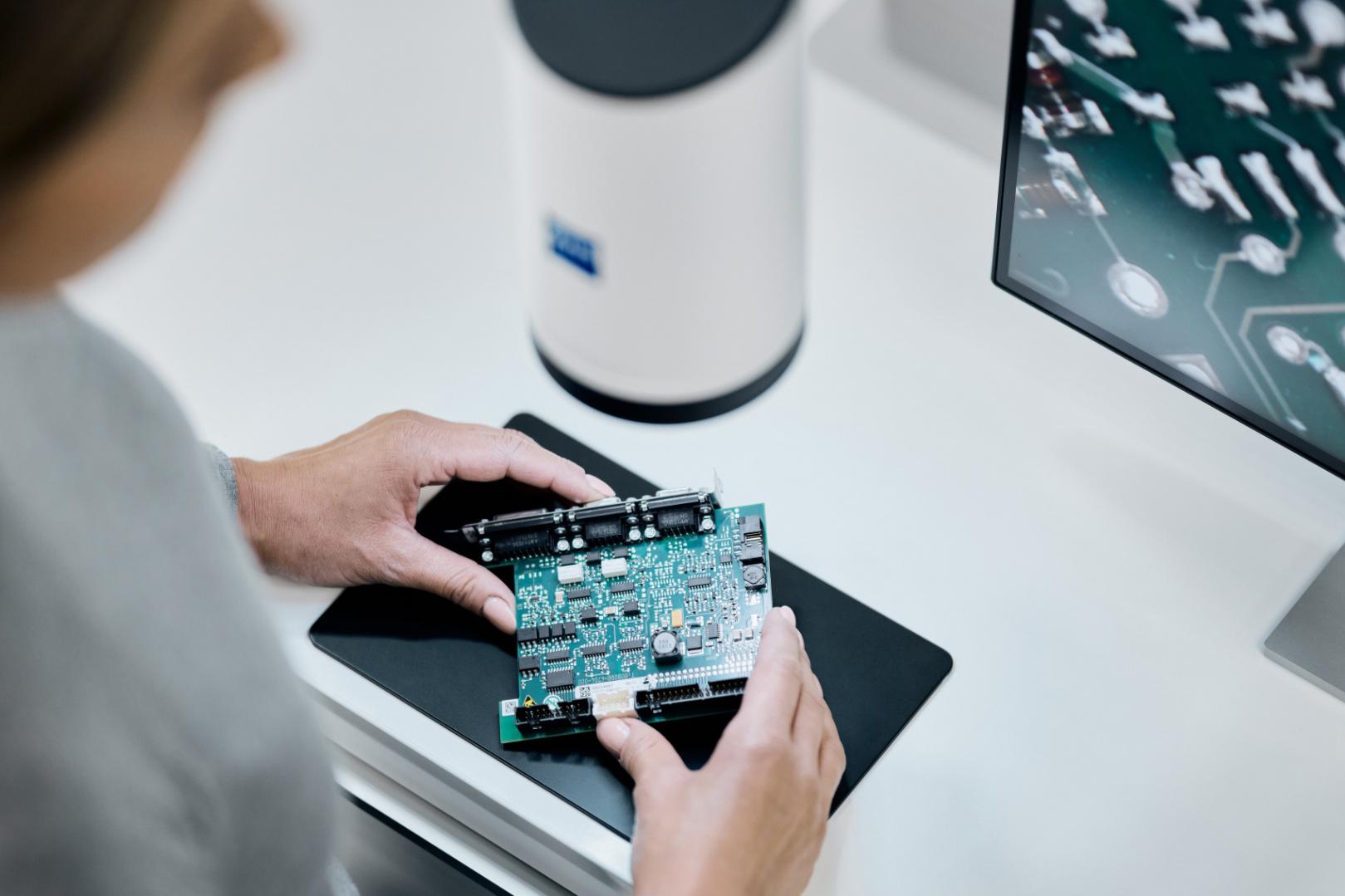

  • Eine Person untersucht eine Leiterplatte vor einem ZEISS Inspektionsgerät und einem Monitor, auf dem ein vergrößertes Bild der elektronischen Bauteile angezeigt wird.

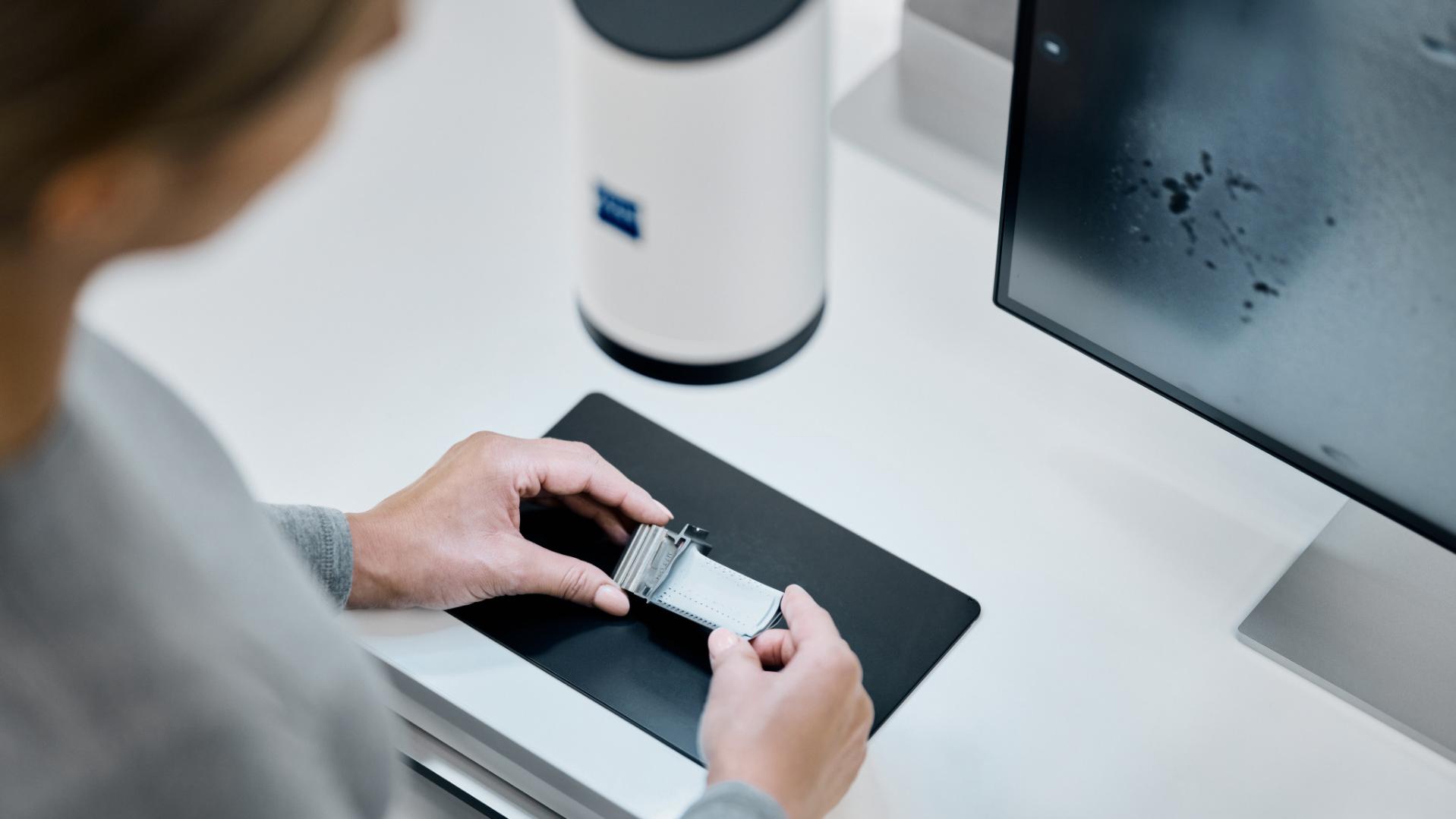

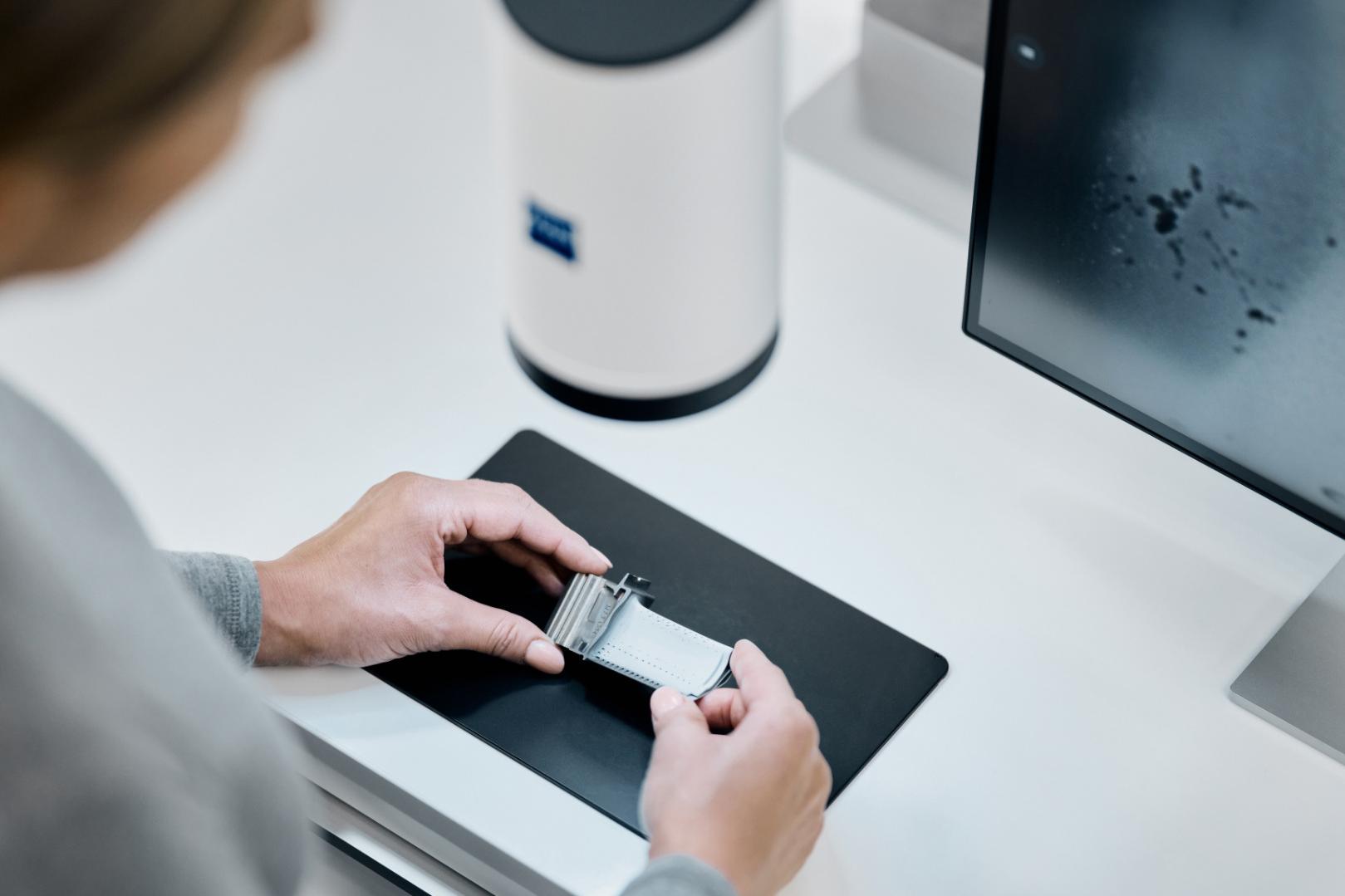

  • Eine Person hantiert mit einem Objektträger neben einem Monitor und ZEISS Laborgeräten an einem reinen Arbeitsplatz.

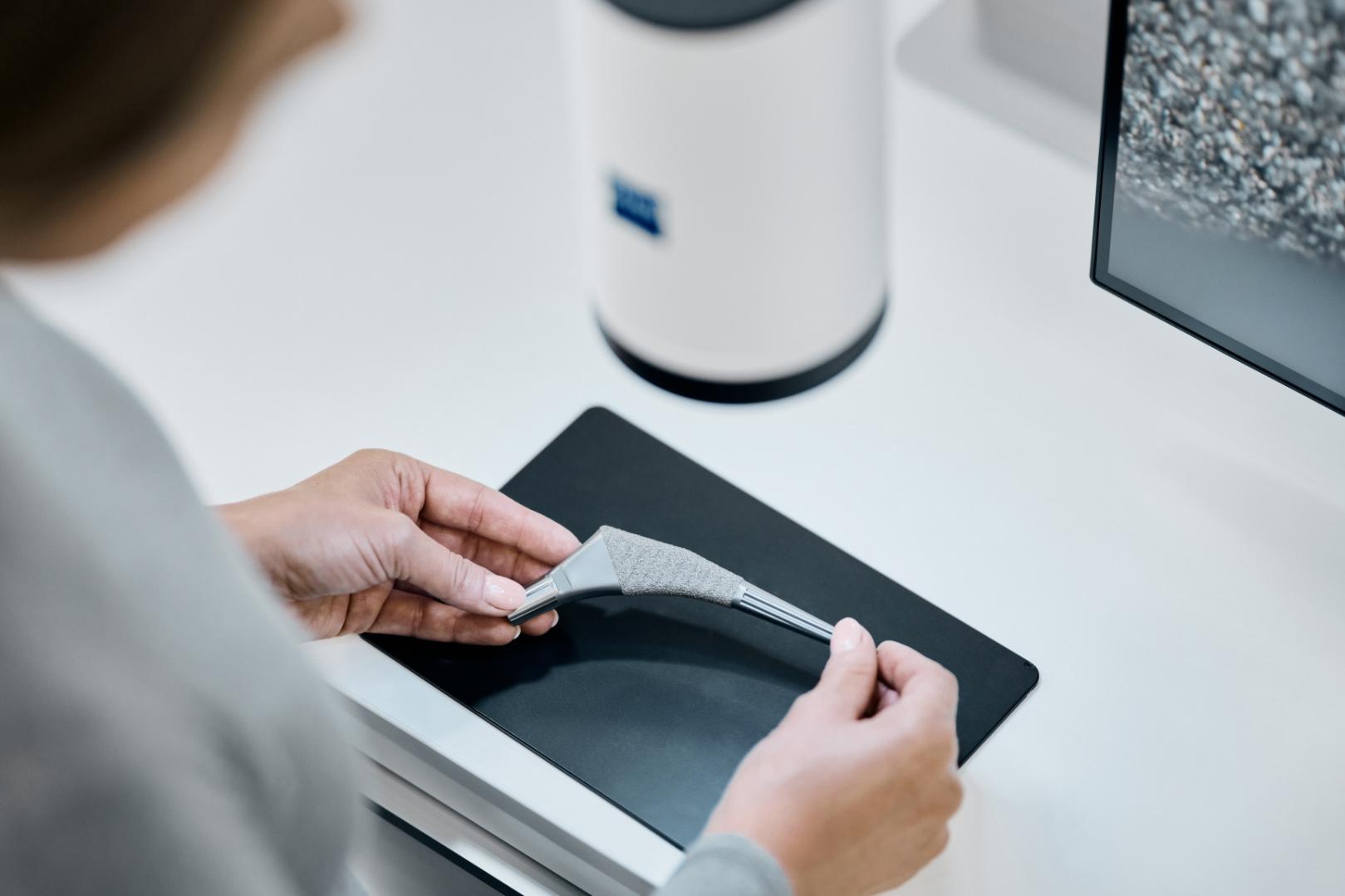

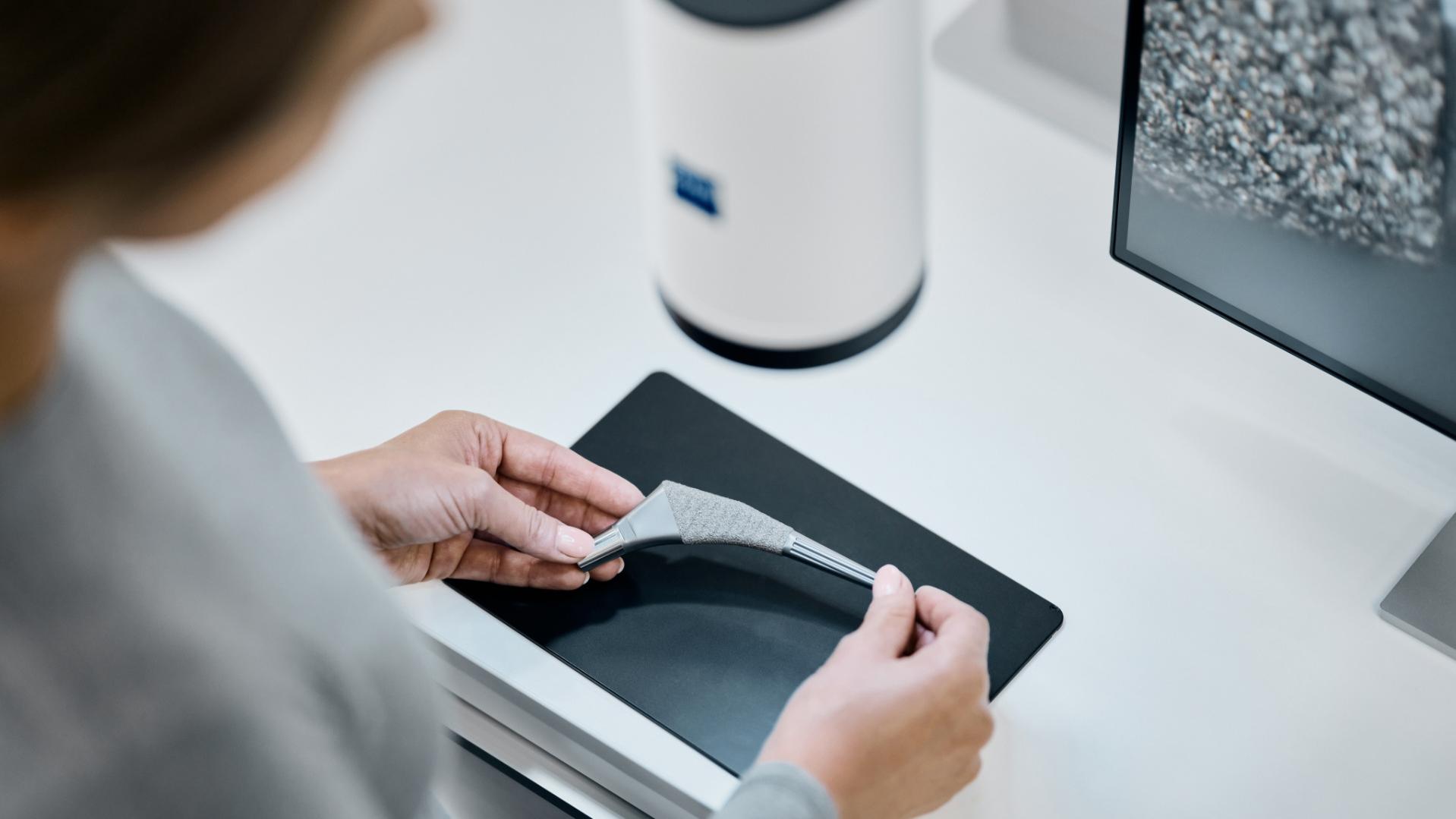

  • Eine Person hält ein 3D-gedrucktes Teil auf einer schwarzen Fläche neben einem ZEISS Gerät und einem Monitor, der eine vergrößerte Materialstruktur anzeigt.

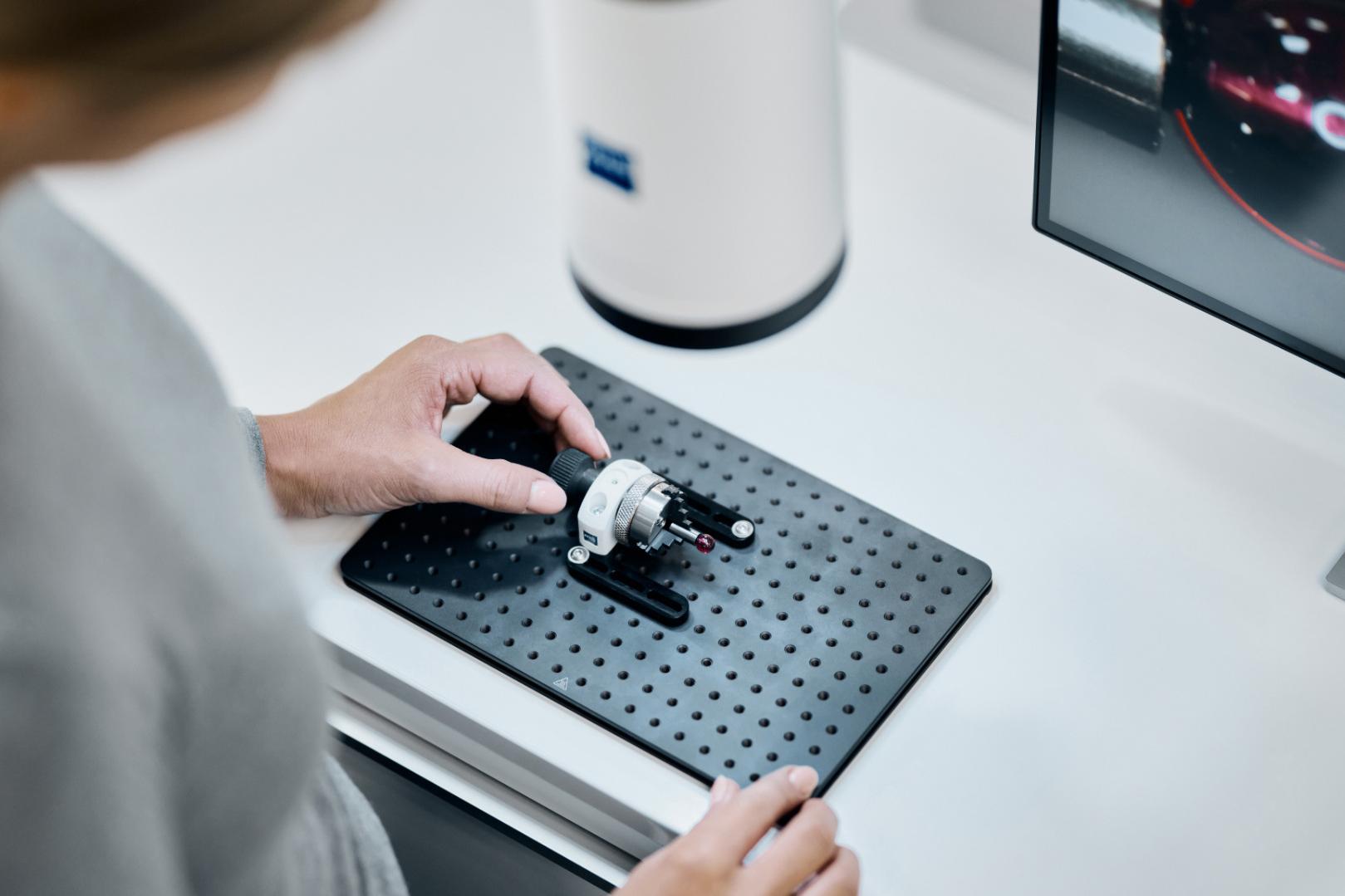

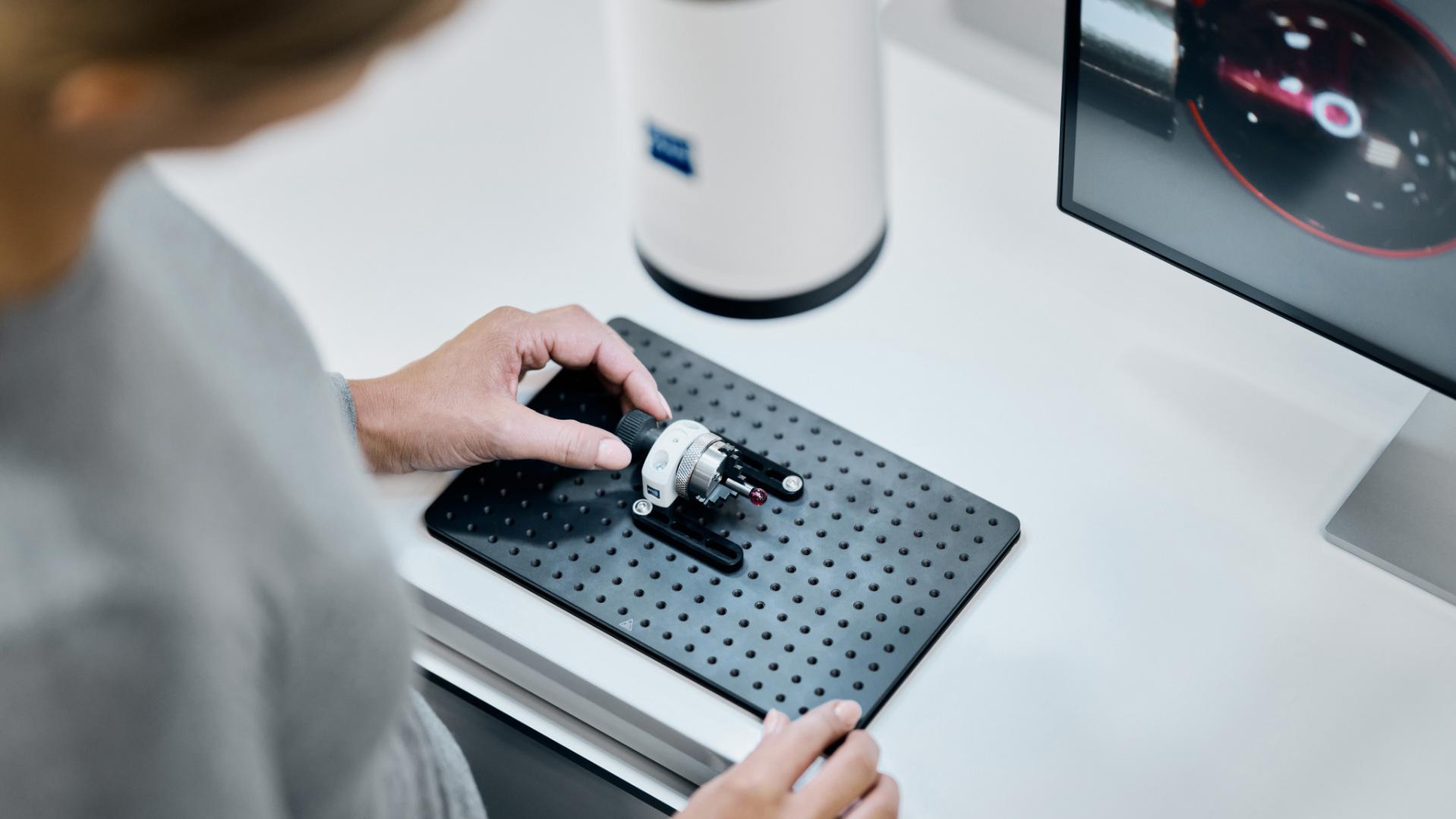

  • Eine Person positioniert ein mechanisches Bauteil auf einer perforierten Grundplatte neben einem ZEISS Gerät und einem Computermonitor, der eine Messschnittstelle anzeigt.

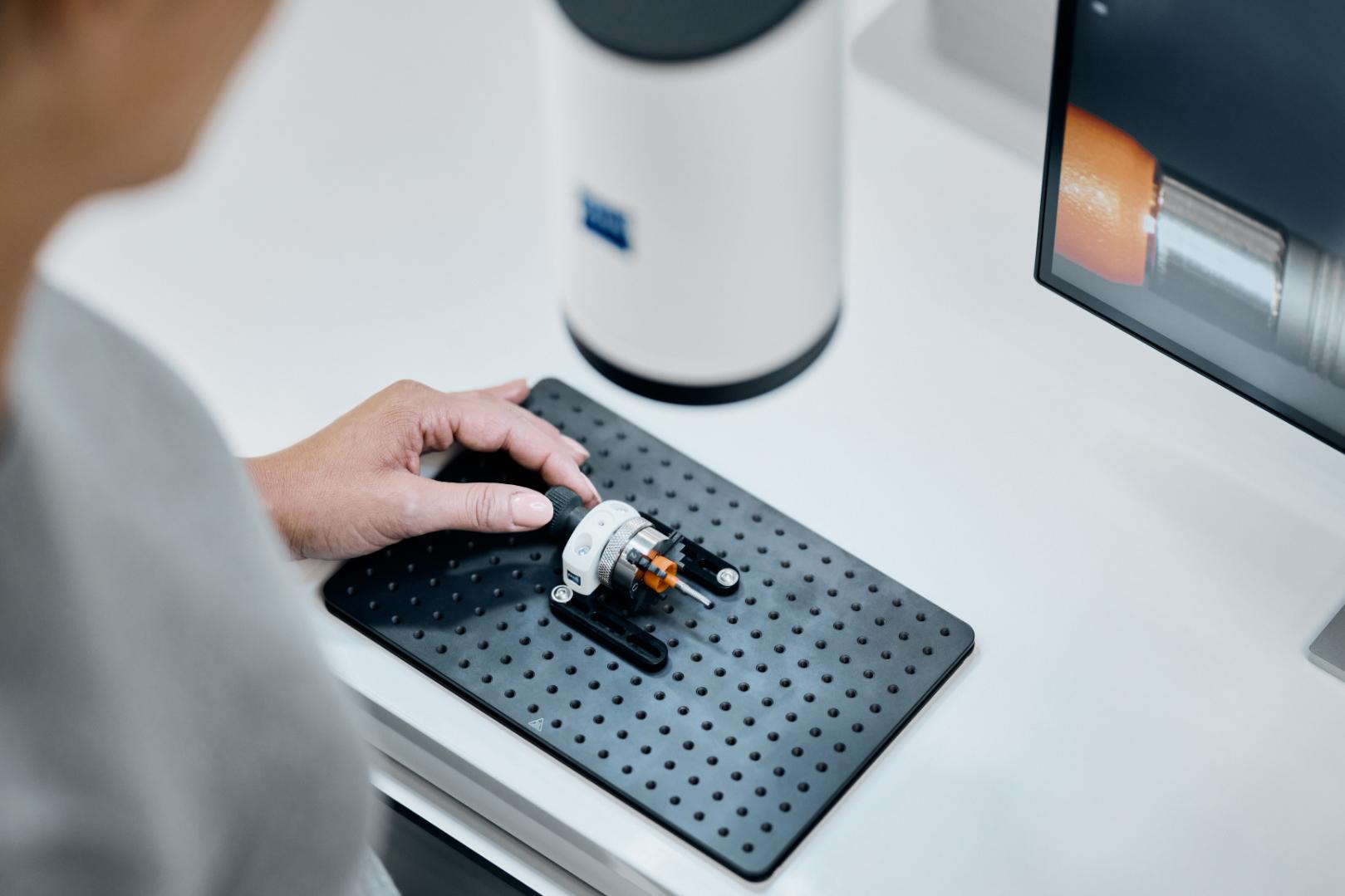

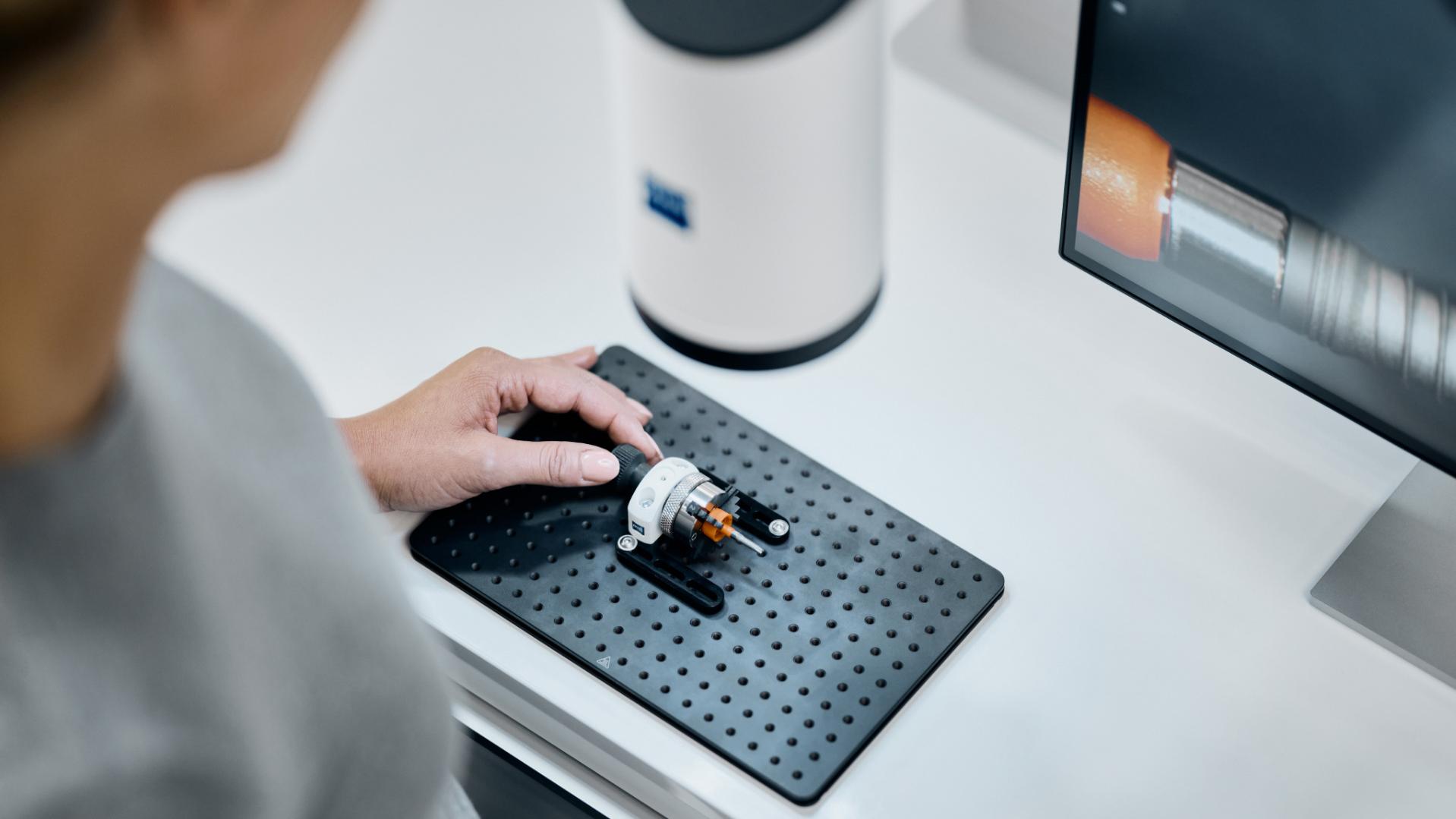

  • Eine Person bedient ein ZEISS Smartzoom 100, um ein kleines mechanisches Bauteil auf einer perforierten Arbeitsfläche neben einem Monitor zu untersuchen, auf dem Analysedaten angezeigt werden.

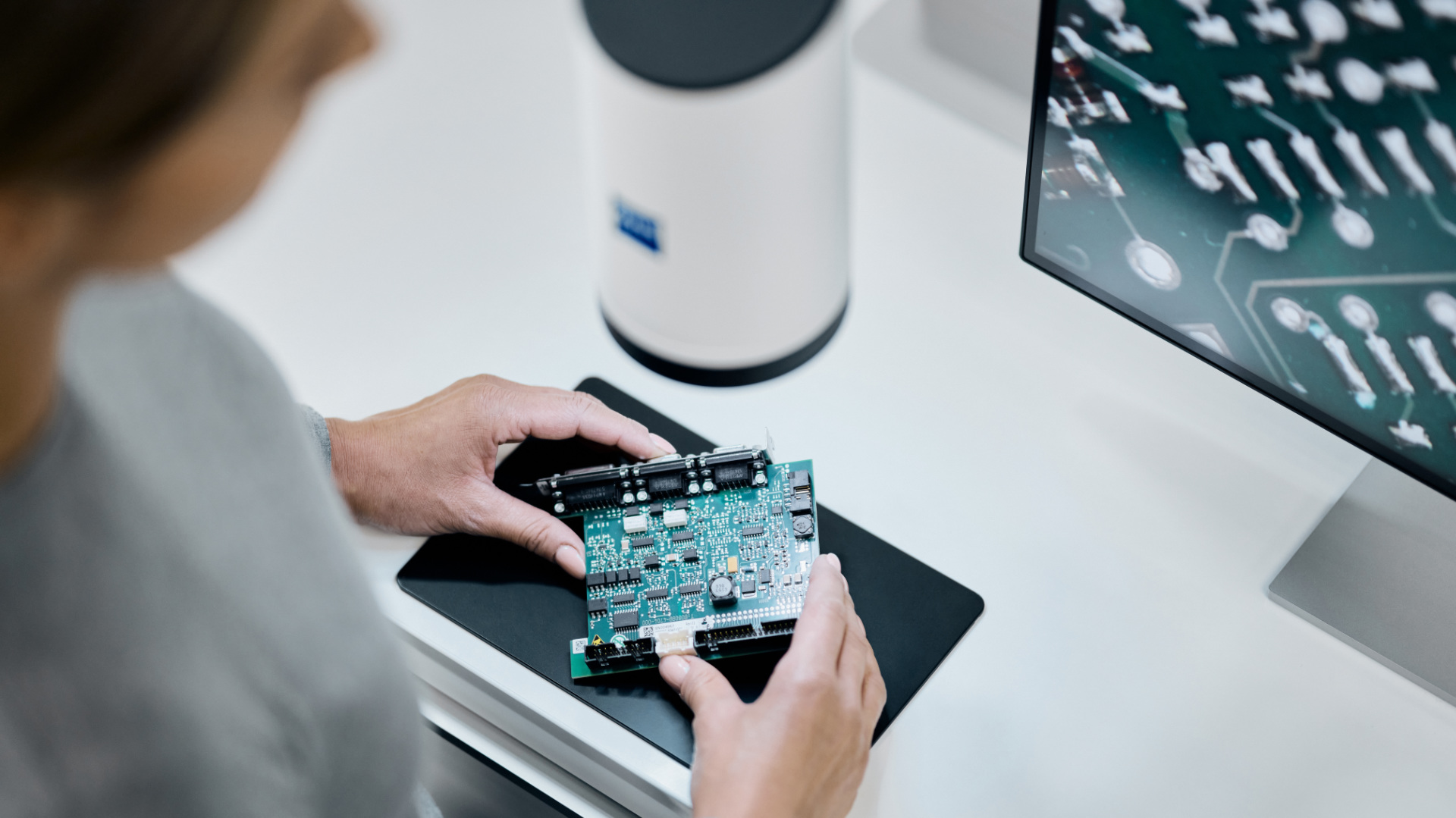

  • Eine Person untersucht eine Leiterplatte vor dem ZEISS Smartzoom 100 und einem Monitor, auf dem ein vergrößertes Bild der elektronischen Bauteile angezeigt wird.
  • Eine Person hantiert mit einem Objektträger neben einem Monitor und ZEISS Smartzoom 100 an einem reinen Arbeitsplatz.
  • Eine Person hält ein 3D-gedrucktes Teil auf einer schwarzen Fläche neben einem ZEISS Gerät und einem Monitor, der eine vergrößerte Materialstruktur anzeigt.
  • Eine Person positioniert ein mechanisches Bauteil auf einer perforierten Grundplatte neben einem ZEISS Gerät und einem Computermonitor, der eine Messschnittstelle anzeigt.
  • Eine Person bedient ein ZEISS Smartzoom 100, um ein kleines mechanisches Bauteil auf einer perforierten Arbeitsfläche neben einem Monitor zu untersuchen, auf dem Analysedaten angezeigt werden.

ZEISS Smartzoom 100

Anwendungsbeispiele

ZEISS Smartzoom 100 wird in verschiedenen Bereichen eingesetzt, in denen eine präzise optische Inspektion und Dokumentation erforderlich ist, z. B:

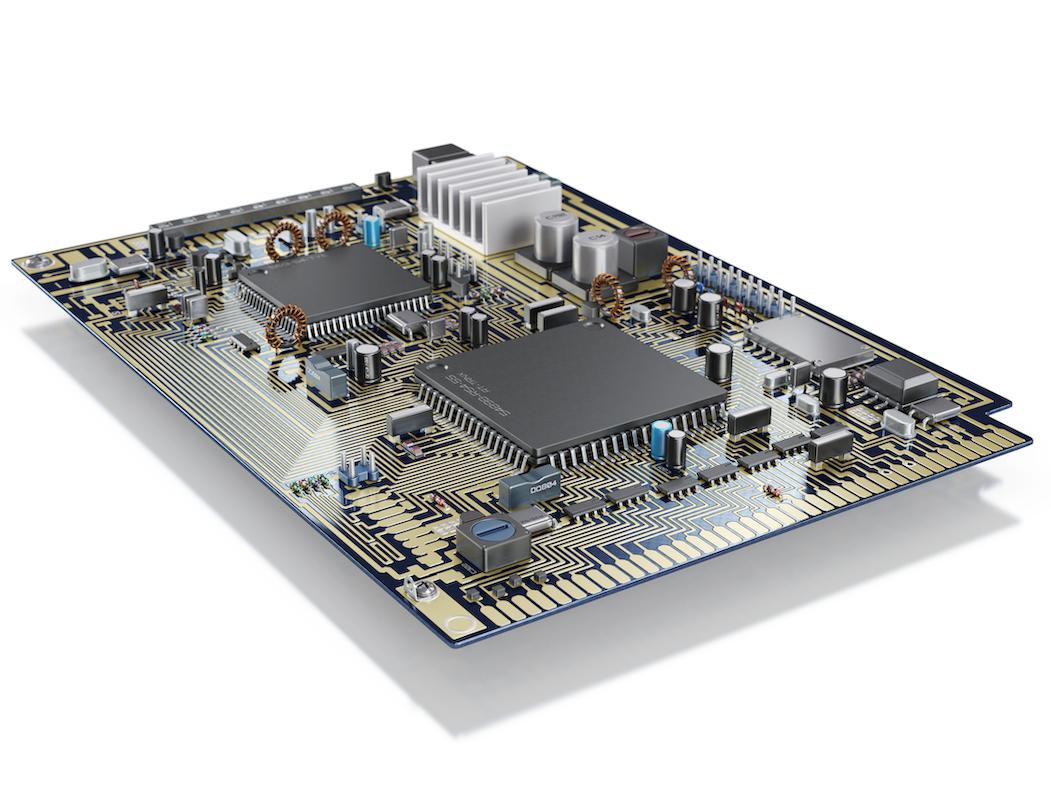

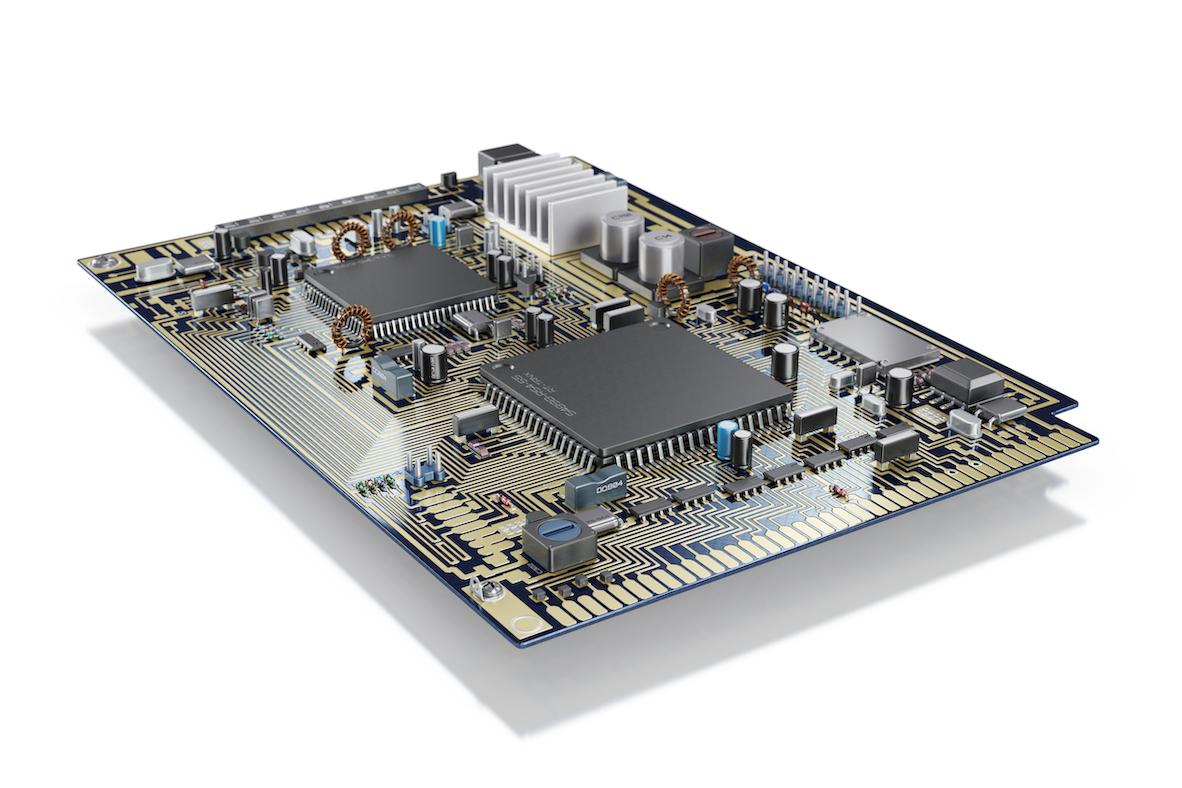

Elektronikindustrie: Inspektion und Fehlerprüfung von Leiterplatten und Aufbaugeräten.

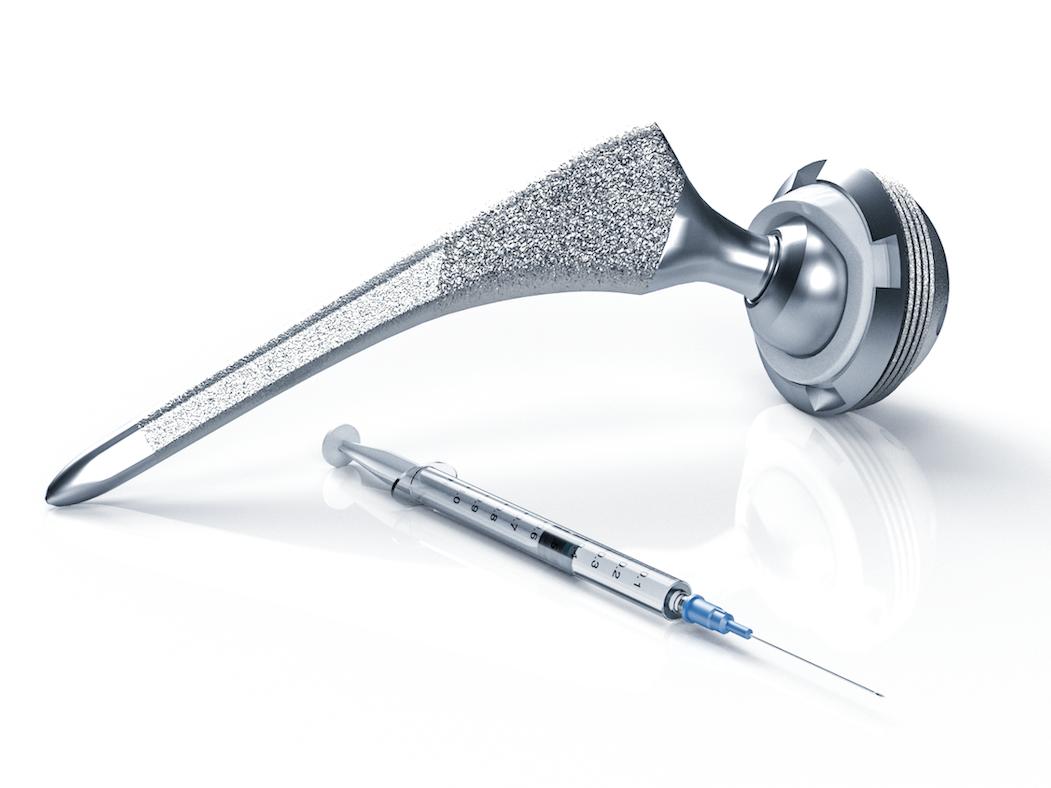

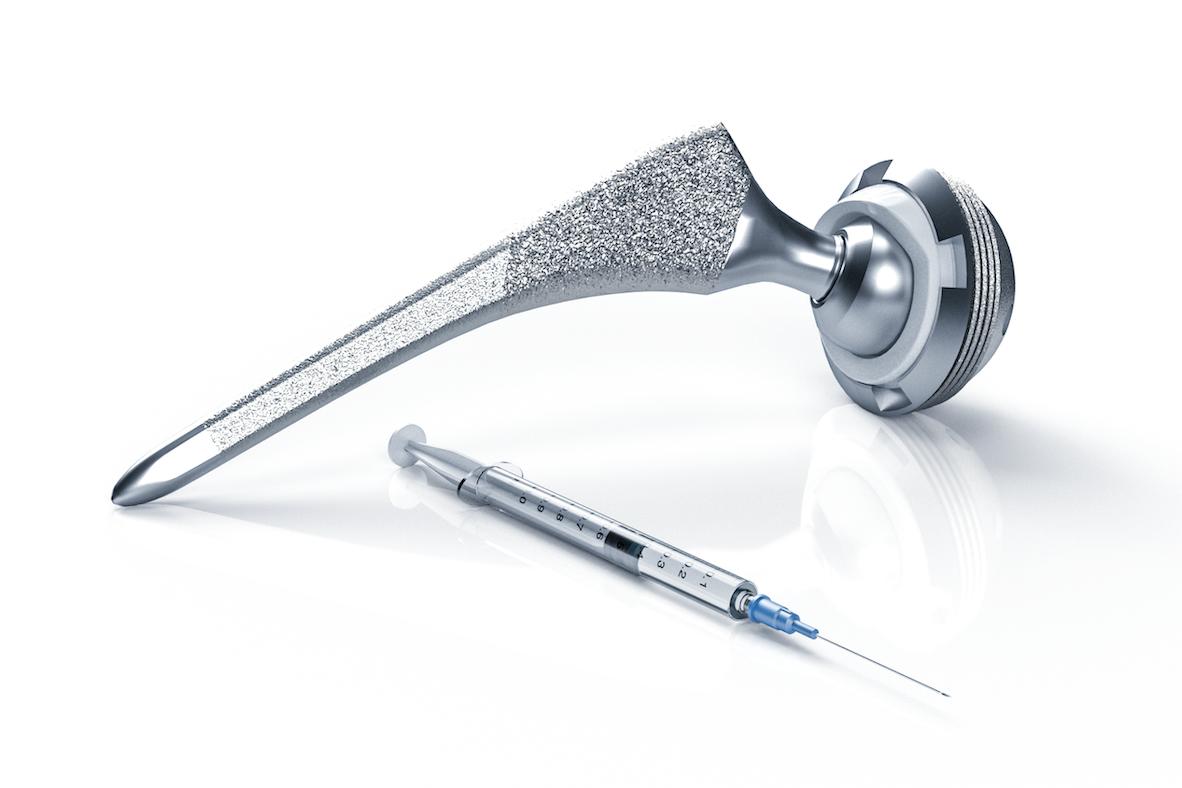

Medizinprodukte: Inspektion und Fehlerprüfung von Implantaten, Spritzen, orthopädischen Komponenten und anderen Teilen.
Luft- und Raumfahrtindustrie: Inspektion von Kompressorschaufeln und mechanischen Teilen.

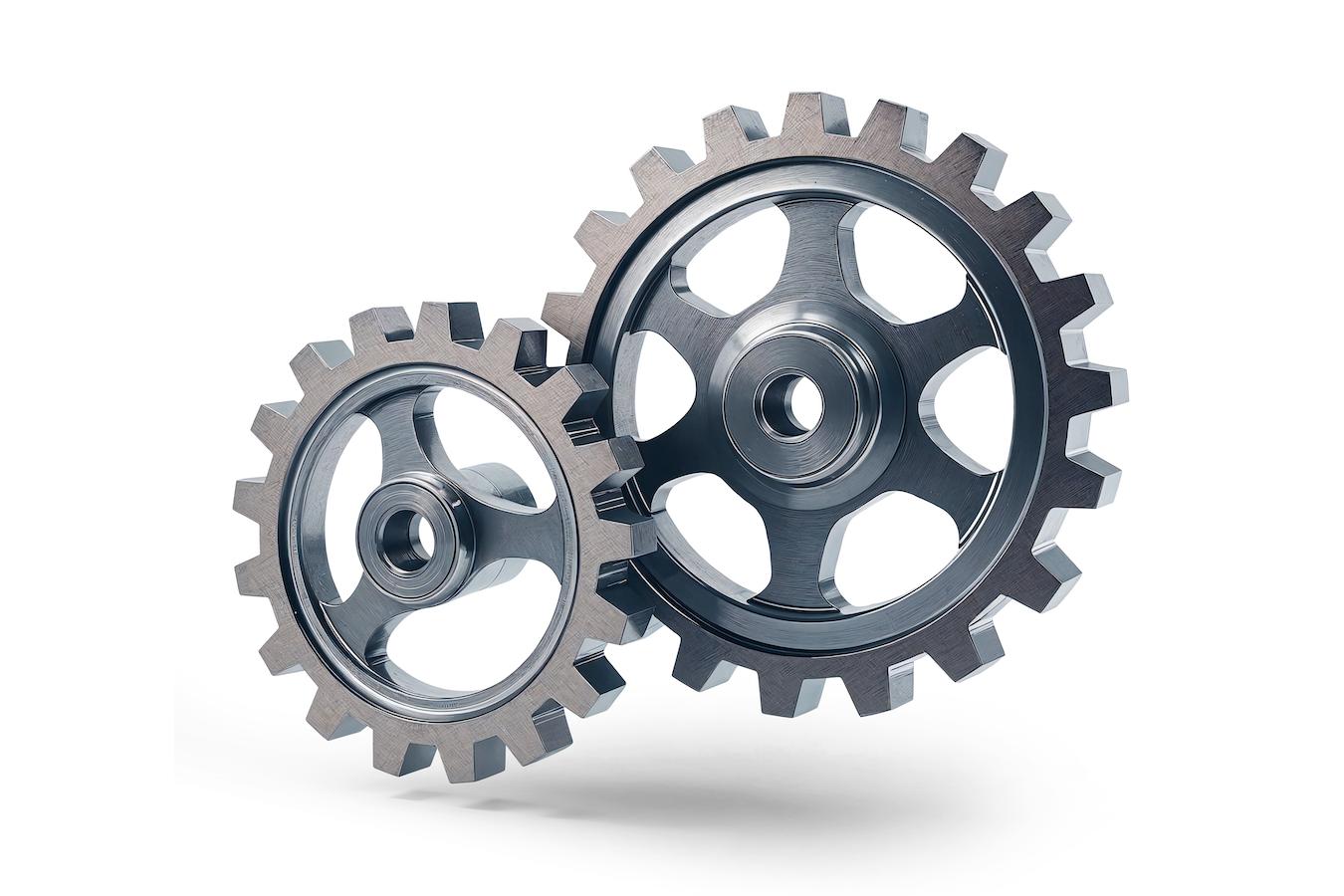

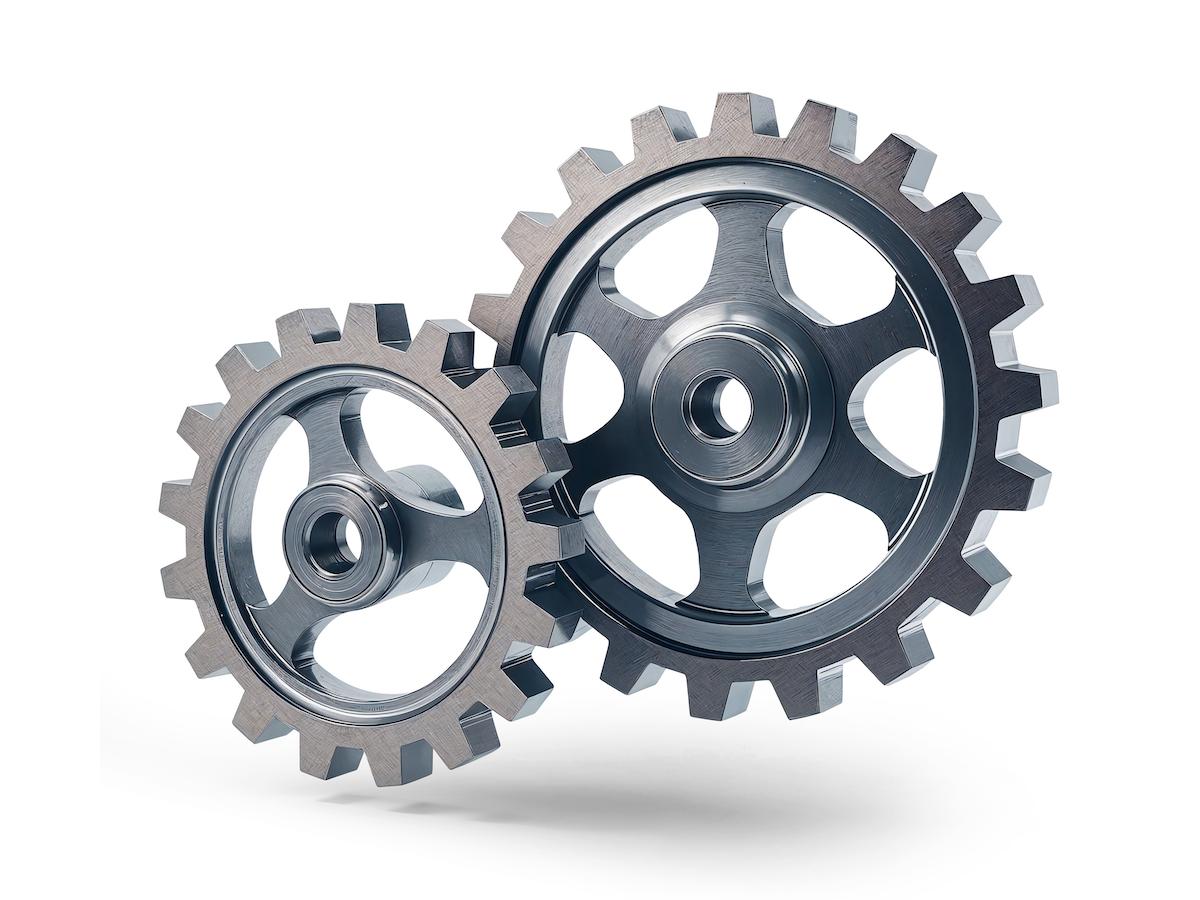

Automobilindustrie: Inspektion von Zahnrädern, Dichtungen und mechanischen Teilen.
Arzneimittelindustrie: Kontrolle von Tabletten, Kapseln und Verpackungen.
Präzisionsfertigung: Sicherstellung der Genauigkeit der Komponenten.
Verpackungsindustrie: Kontrolle der Produktqualität und der Unversehrtheit von Verpackungen.
Forschung und Entwicklung: Wissenschaftliche Analyse von Materialien und Mikrostrukturen.
