Mikrooptische Hochleistungslösungen
Lösungen

Mikrooptische Hochleistungslösungen

Performancesteigerung optischer Komponenten

Licht perfekt individualisieren

Kombinieren Sie einzigartige Funktionalitäten zu Ihrer Anwendung

  • 6

    eigenständige, aber kombinierbare Technologien

  • 1...

    vom Prototyp bis zur Serienfertigung

  • 100%

    Individualisierung

  • Anzahl der Anwendungsfelder

  • 100nm

    minimale laterale Strukturgröße

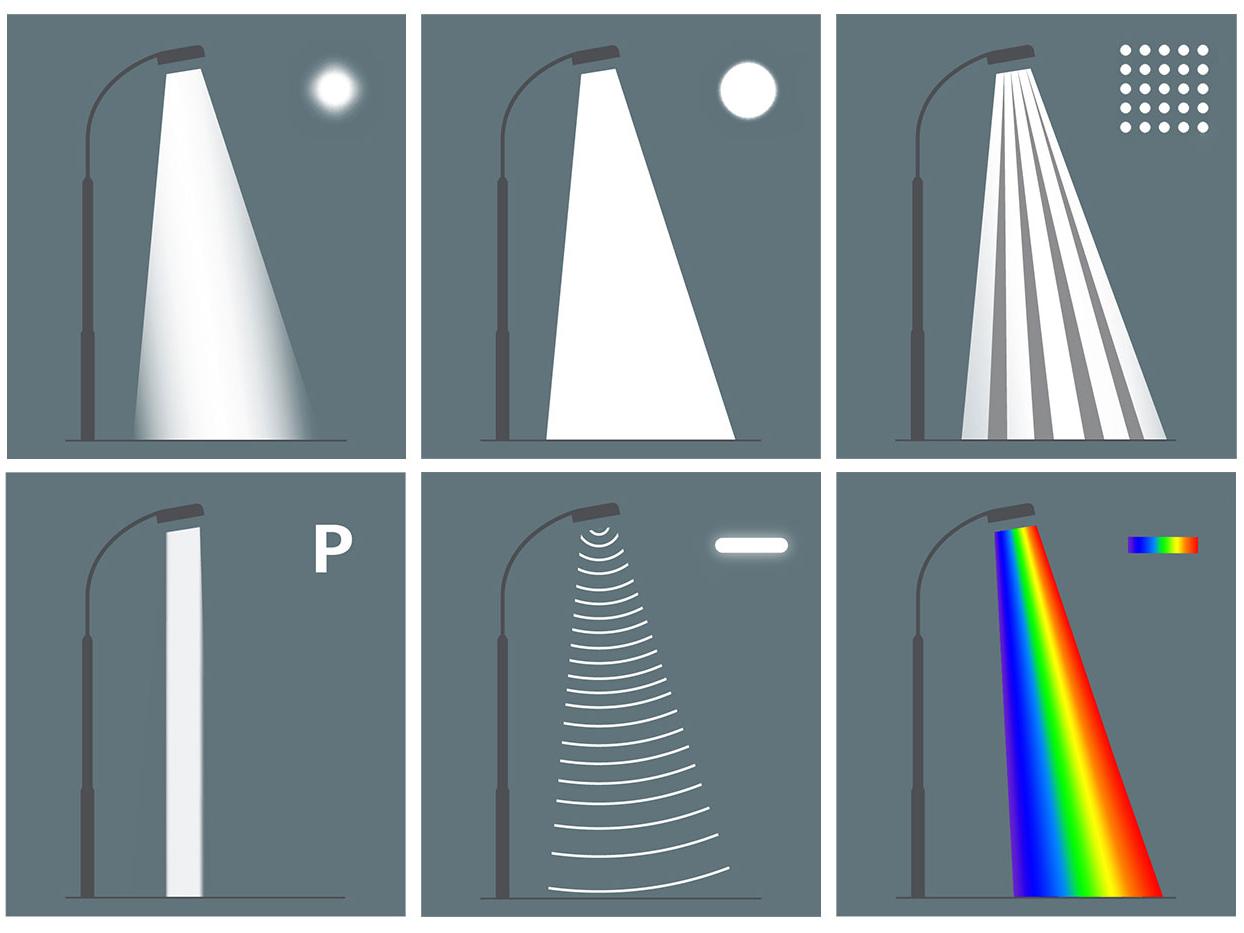

Mikrooptische Funktionalitäten

Mikrooptische Innovation — maximale Individualisierung

Die vollständige Neugestaltung optischer Systeme liefert Ihnen ein optimiertes Design mit hoher optischer Leistung unter Berücksichtigung der Anwendungsparameter (Quelleneigenschaften, opto-mechanische Eigenschaften, gewünschte optische Funktion und Fertigungslimitationen).

Die Verwendung mikrooptischer Elemente als Freiraumoptik auf der Basis von Planoptiken oder als integrierte planare Optik, bietet optimale Voraussetzungen. In beiden Fällen wird ein hoher Anpassungsgrad mit einer funktionalen Flexibilität erreicht. Die mikrooptischen Elemente von ZEISS ersetzen oder ergänzen Ihre bestehenden optischen Elemente. ZEISS gewährleistet Flexibilität durch Individualität – für eine wirtschaftliche und prozessfähige Herstellbarkeit.

DOE | ROE Komponenten

Komponenten

Diffraktive und refraktive optische Elemente

Die mikrooptischen Elemente von ZEISS ermöglichen höchste Individualisierung auf Basis zahlreicher Schlüsselfaktoren:

✔ flache Geometrie,
✔ hohe Effizienz,
✔ hohe numerische Apertur,
✔ geringe Rauigkeit,
✔ hohe optische Funktionalität,
✔ doppelseitige Strukturierung von Elementen mit großer Substratdicke, auch für achromatische Anwendungen

Diffraktive optische Elemente
Refraktive optische Elemente

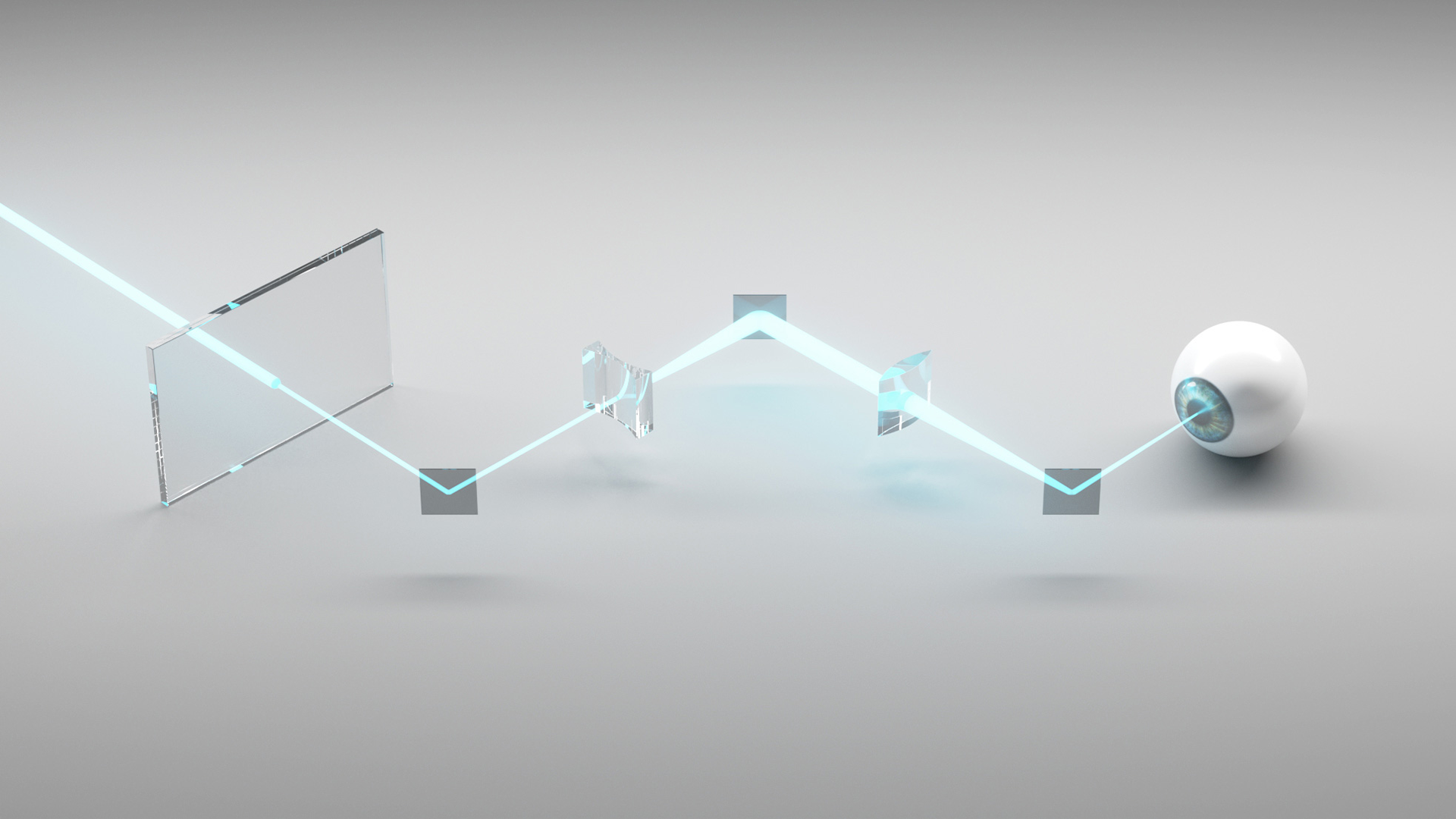

Einzelkomponenten

Einzelkomponenten

DOE oder ROE

Mikrooptische DOE erzeugen beliebige Fernfeld-Intensitätsprofile mit hoher Homogenität und Effizienz. Mikrooptische ROE ermöglichen die Generierung beliebiger Fernfeldverteilungen mit maximaler Effizienz, großem Winkelspektrum und hohem Homogenitätsgrad für mono- und polychromatisches Licht auf Basis von kontinuierlichen Oberflächenreliefmustern ohne Phasendislokationen.

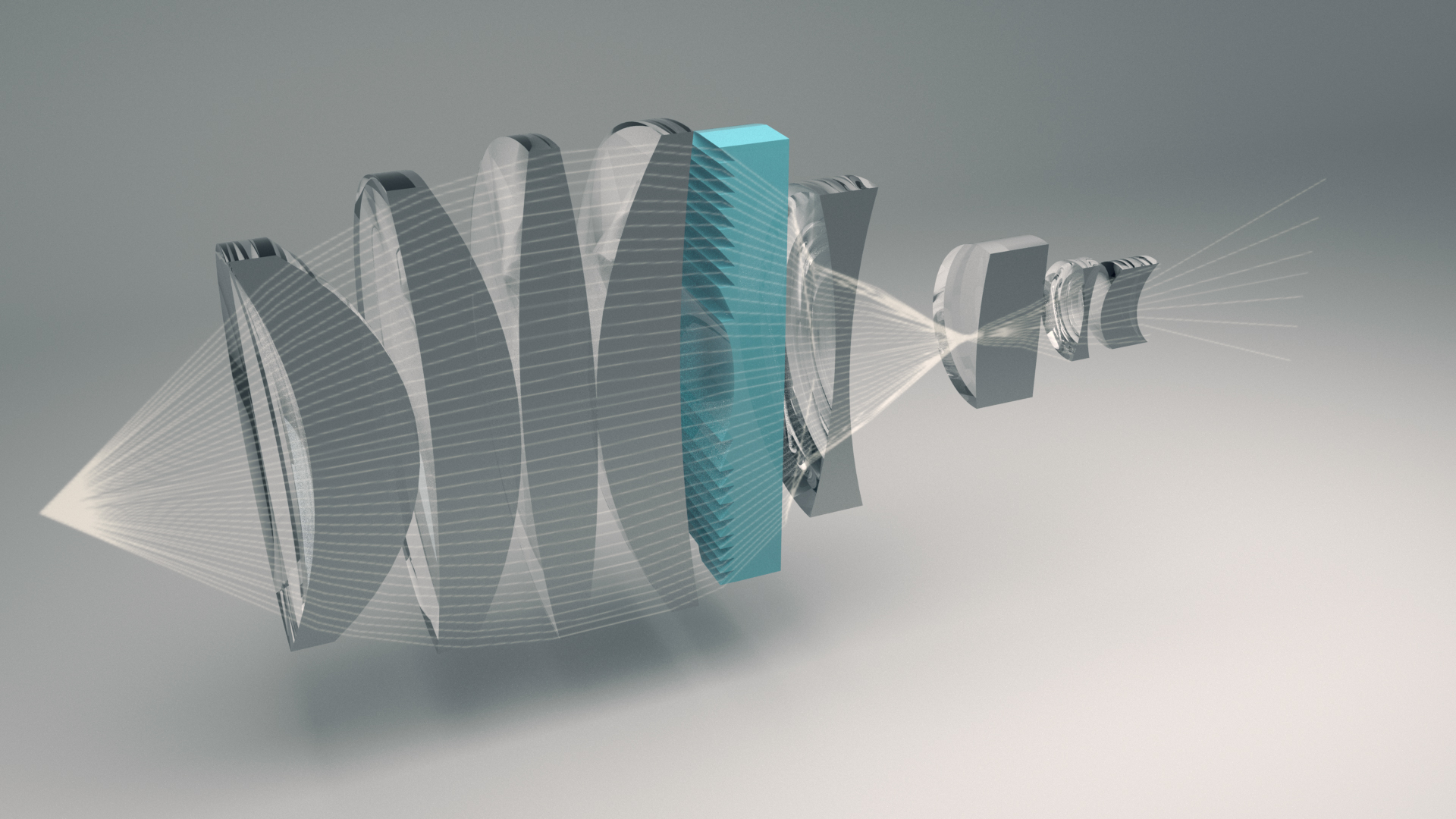

Hybride Optiken

Hybride Optiken

Technologiekombination

Die mögliche Umsetzung von optischen Multifunktionen auf Basis komplexer Systeme aus mehreren lichtbrechenden (refraktiven) und lichtbeugenden (diffraktiven) Elementen ist wegweisend. So können zum Beispiel Fokussierungs- und Strahlformungseffekte, welche durch schwere und sperrige Module generiert wurden, durch kleine und leichtgewichtige Systeme erreicht werden.

Replikation

Replikation

Eins-zu-Eins-Umsetzung

Für die profitable Herstellung zahlreicher mikrooptischer Elemente bietet ZEISS Mastering und Replikation entsprechender Strukturen an. Nach der Herstellung eines Masters wird dieses im Replikationsprozess vervielfältigt, wobei eine sehr exakte Strukturübertragung möglich ist. Nach der Stabilisierung von Master und Replikat, werden beide voneinander getrennt.

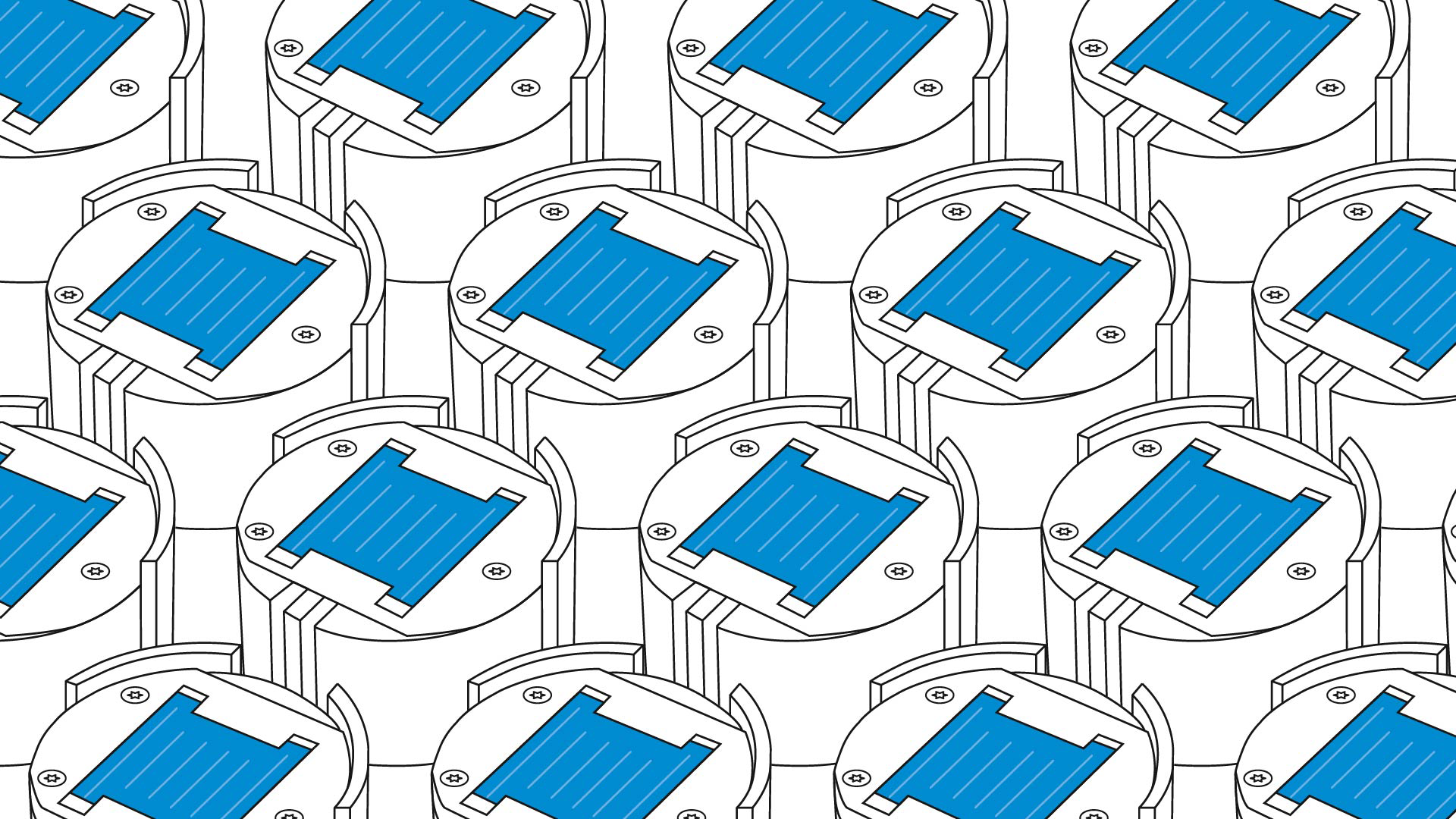

Montage

Integration in Ihr System

Montage

Applikations- und kundenspezifisch bietet ZEISS standardisierte, individualisierte und komplexe Fassungen für die Integration in Ihr jeweiliges System an, wie zum Beispiel auf Basis spezieller Werkstoffe oder integrierter Wasserkühlung. Die entsprechende Anforderung definiert dabei Ihre Applikation.

Downloads

    • ZEISS OEM Solutions Broschüre

      Seiten: 24
      Dateigröße: 1 MB
    • Microoptics for high-end optical systems

      Mikrostrukturierte Optik für optische Systeme der Spitzenklasse.

      Seiten: 1
      Dateigröße: 48 KB
