Optische Gitter

Lasergitter Pulskompression und Wellenlängenselektion

Wir bieten Ihnen homogene Pulskompressionsgitter mit hoher laserinduzierter Zerstörschwelle (LIDT) und variablen Furchendichten sowie Standard-Lasergitter zur Wellenlängenselektion in modernen Lasersystemen. Lasergitter werden auch in Lasersystemen zur Wellenlängenselektion eingesetzt – innerhalb und außerhalb des Resonators zur Auswahl der Schwingungsmoden bei Einzel- oder sogar Multimode-Lasern.

  • Hohe Beugungseffizienz
  • Transmissions- und Reflektionsgitter
  • Geringes Streulicht
  • Auswahl an Substratmaterialien

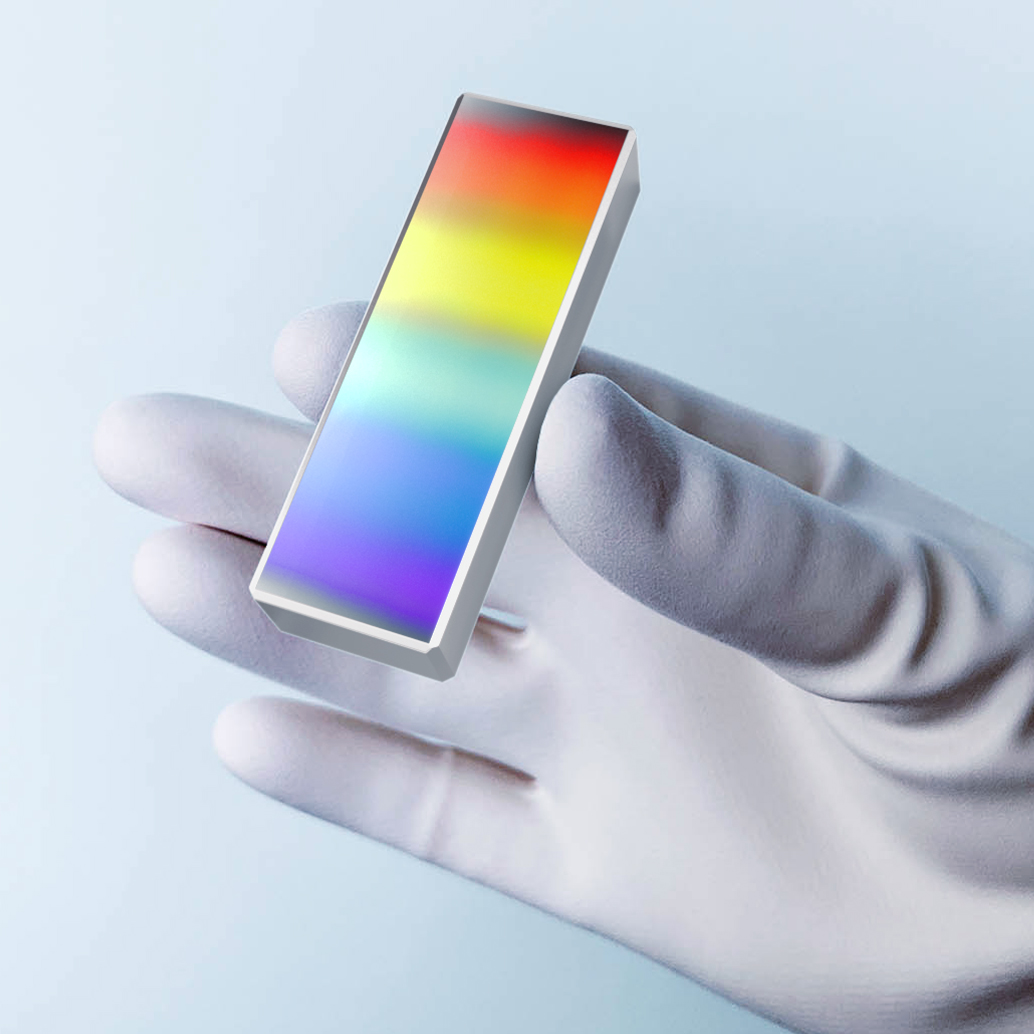

Mann, der ein Lasergitter in der Hand hält

Wellenlängenselektion, große Impulsbreiten, hohe Wiederholraten und effiziente Beugung

Pulskompressions- und Lasergitter von ZEISS verwenden monolithisches Quarzglas mit hoher LIDT und geringer Wellenfrontaberration. Sie erhalten die Gitter in standardisierter oder kundenspezifischer Ausführung. Sie sind einfach zu handhaben und bieten eine hohe Leistung und Effizienz. Wir bieten Ihnen auch replizierte und beschichtete Gitter (Al, Au) für die Wellenlängenselektion in Lasern mit niedriger/mittlerer Leistung an. Diese Gitter können Sie auch in der Telekommunikation für WDM- und DWDM-Anwendungen nutzen.

Die richtigen Gitter für Ihre Anforderungen

Hocheffiziente Pulskompressionsgitter können bis zu einer Größe von 240 x 240 mm mit homogenen Gittermustern gefertigt werden. Typische Strichzahlen für Pulskompressionsanwendungen liegen zwischen 1000 und 2500 Linien pro mm. Neben flachen Substraten können Sie auch konkave, konvexe und Freiformsubstrate wählen.

Sie erhalten Lasergitter von ZEISS für Spektralbereiche zwischen 400 nm und 2 μm. Die funktionsbestimmenden Parameter sind:

✔ Liniendichte
✔ Furchenprofil
✔ die daraus resultierende Beugungseffizienz
✔ Wellenfrontgenauigkeit
✔ Auflösungsvermögen
✔ Abbildungseigenschaften
✔ Substratmaterial
✔ die daraus resultierende Strahlenbeständigkeit
✔ diverse Beschichtungen wie Al, Au und zahlreiche AR-Beschichtungen
