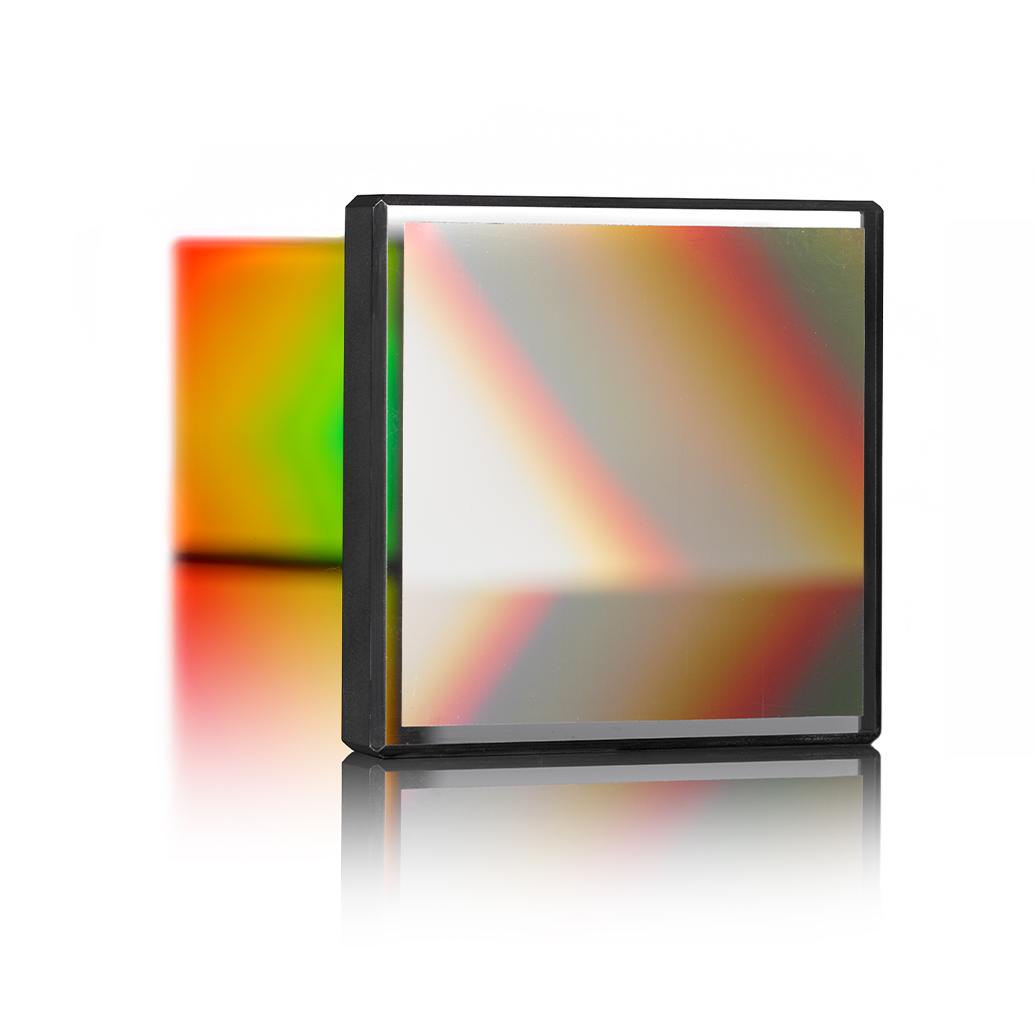

Plangitter Produktbild
Beugungsgitter

Plangitter Effizienz steigern

Flächengitter von ZEISS erfüllen die höchsten Anforderungen für Ihr Spektrometer in Bezug auf minimales Streulicht und maximale Effizienz, kombiniert mit geringen Wellenfrontabberationen für die bestmögliche optische Leistung. Dabei kann das Blaze-Profil bereits während des Holografierens aufgebracht werden ("True Blaze Technology").

  • Kurzfristig verfügbar
  • Geringes Streulicht und geringe Aberration
  • Optimiertes Furchenprofil
  • Zahlreiche Normkonfigurationen erhältlich
  • Kundenspezifisches Design

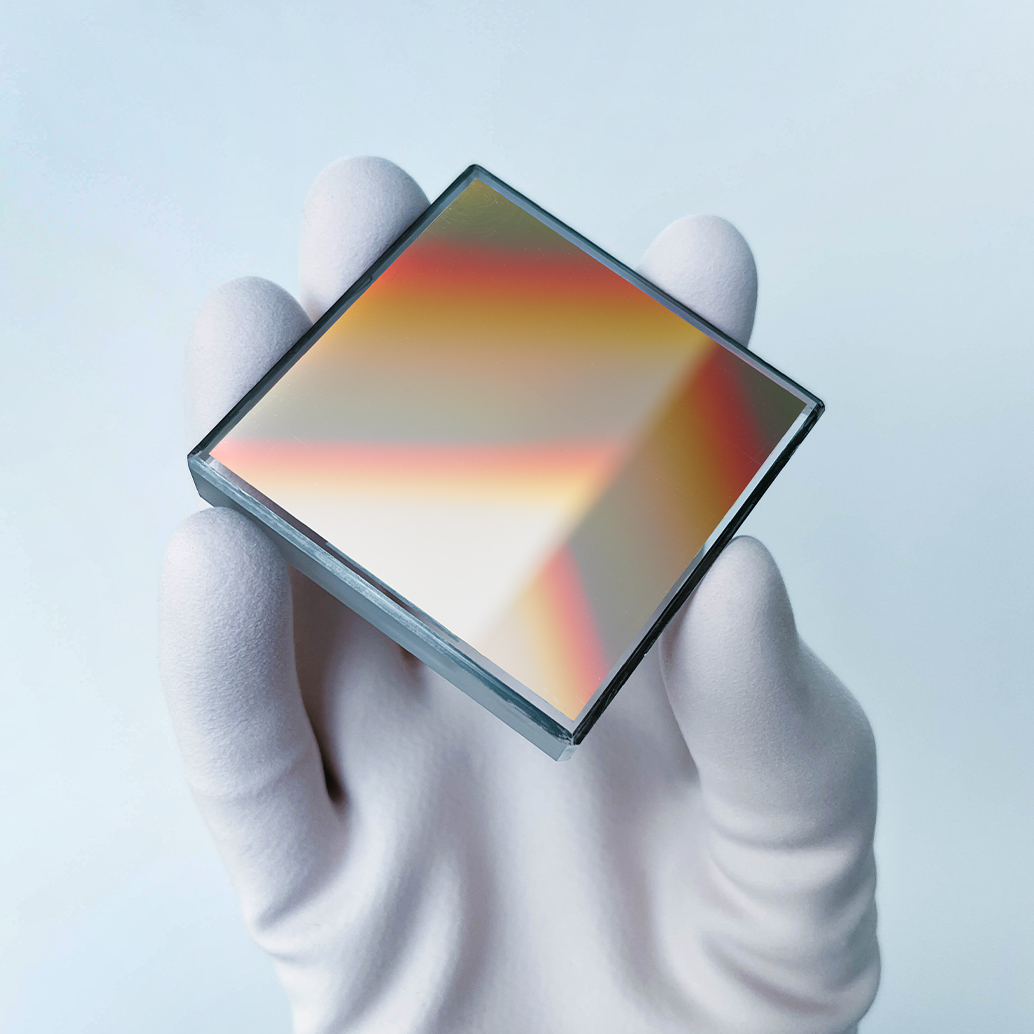

Mann hält ein Plangitter in der Hand

Plug-and-Play-Leistung Gitter, die die Leistungsfähigkeit Ihres Spektrometers verbessern

ZEISS Plangitter sind einfach zu installieren und sofort einsatzbereit. Mit geringem Streulicht und hoher Effizienz erhalten Sie ZEISS Plangitter in verschiedenen Substratgrößen für eine einfache Integration in Ihr Spektrometer. Die Gitter können mit blankem Al (Aluminium) oder Al+MgF2 (Aluminium +  Magnesiumfluorid) beschichtet sein und weisen nur geringe Wellenfrontaberrationen auf. Gerne entwickeln und produzieren wir für Sie auch kundenspezifische Gitter nach Maß.

Anwendbar in allen Bereichen

Plangitter sind optische Beugungsgitter auf ebenen Substraten. Sie haben das breiteste Anwendungsspektrum aller Beugungsgitter und können in folgenden Bereichen eingesetzt werden

✔  Monochromatoren
✔  Polychromatoren
✔  Lasertechnik
✔  Strahlenteilung und -zusammenführung
✔  Luft- und Raumfahrttechnik
✔  Wellenlängen De- und Multiplexing

Plangitter von ZEISS sind für Spektralbereiche von 100 nm bis 50 μm optimiert. Dazu werden die Gitter mechanisch geteilt oder holografisch belichtet, je nachdem welche Methode das bessere Ergebnis liefert. Die möglichen Gitterprofile sind:

✔  Echelette oder Blaze
✔  Sinus
✔  Laminar

Plangitter-Katalog

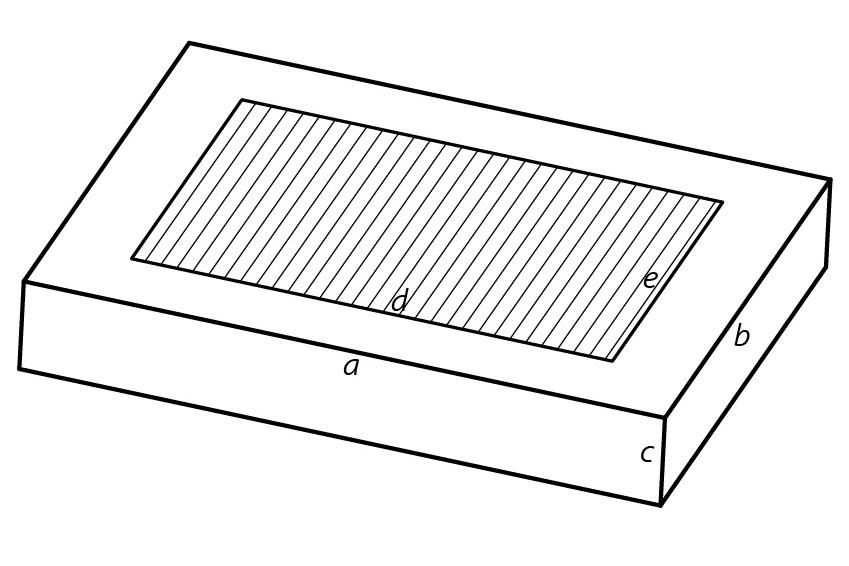

Zeichnungsmodell zur Erklärung der Zusammensetzung der Katalognummer

Definition von Katalognummern

Bitte beachten Sie:

Die Katalognummer jedes einzelnen Gitters wird aus verschiedenen Parametern gebildet. Bitte beachten Sie die nachstehende Erklärung und geben Sie im Anfrageformular Ihre bevorzugte Gittergröße an.

Schlüssel
Beispiel: 263232xx902yy

"xx" definiert das Substratformat (siehe Tabelle unten)

"yy" definiert die Art des Gitters / der Beschichtung:
"23"  – Transmissionsgitter (erhältlich auf Anfrage)
"24"  – Aluminiumbeschichtung
"25"  – Goldbeschichtung (erhältlich auf Anfrage)

Verfügbare Standard-Substratgrößen Andere Größen inkl. runder Substrate auf Anfrage

Größencode

a x b x c [mm3]

d x e [mm2]

90

15 x 10 x 6

13 x 8

58

19 x 19 x 6

17 x 17

62

40 x 40 x 10

35 x 35

83

60 x 60 x 10

52 x 52

70

70 x 70 x 12

65 x 60

76

75 x 65 x 6

65 x 63
