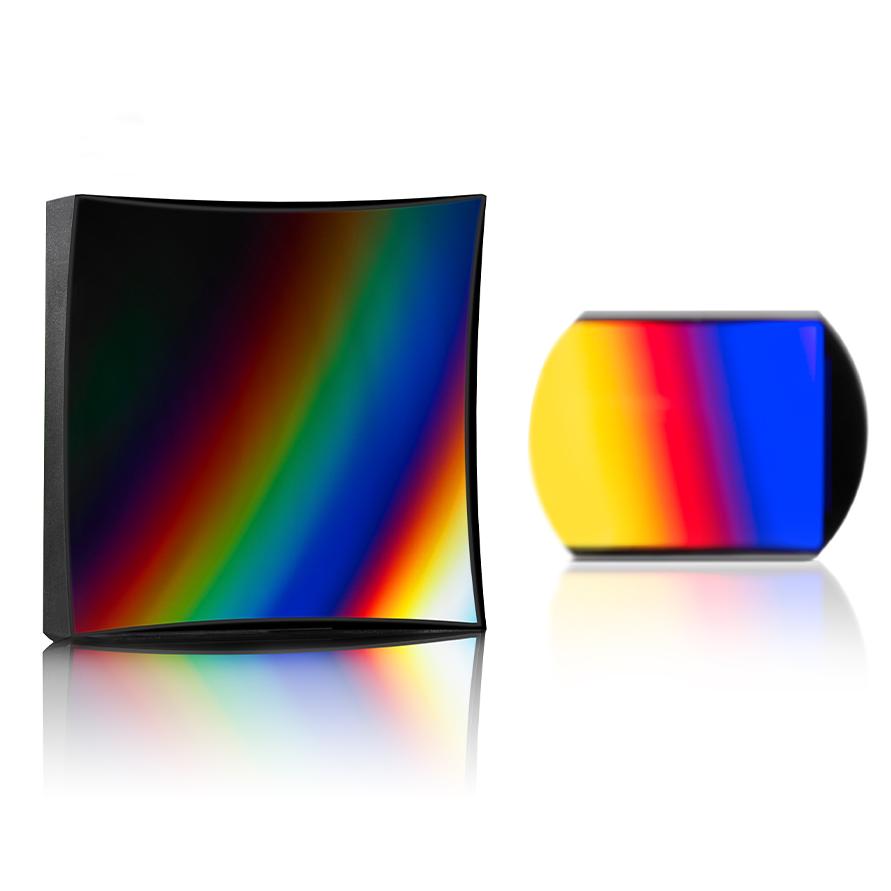

Mono- & Polychromatorgitter Produktbild
Konkave Gitter

Mono- & Polychromatorgitter Ein Element – zwei Vorteile

Mono- & Polychromatorgitter kombinieren dispersive und bildgebende Eigenschaften in einem einzigen Element. Eine Reduktion von Streulicht zusammen mit der Abbildungskorrektur optimiert die Spektrometerleistung und das Signal-Rausch-Verhältnis (SRV). Das Blaze-Profil wird während der Holografie ("True Blaze Technology") aufgebracht. Bei gekrümmten Substraten wird das Blaze-Profil an der Oberflächenform ausgerichtet.

  • Kurzfristig verfügbar
  • Holografisch hergestellt
  • Geringes Streulicht, zur Verbesserung des SRV Ihres Spektrometers
  • Optimiert Ihr Spektrometer
  • Individuelles Design

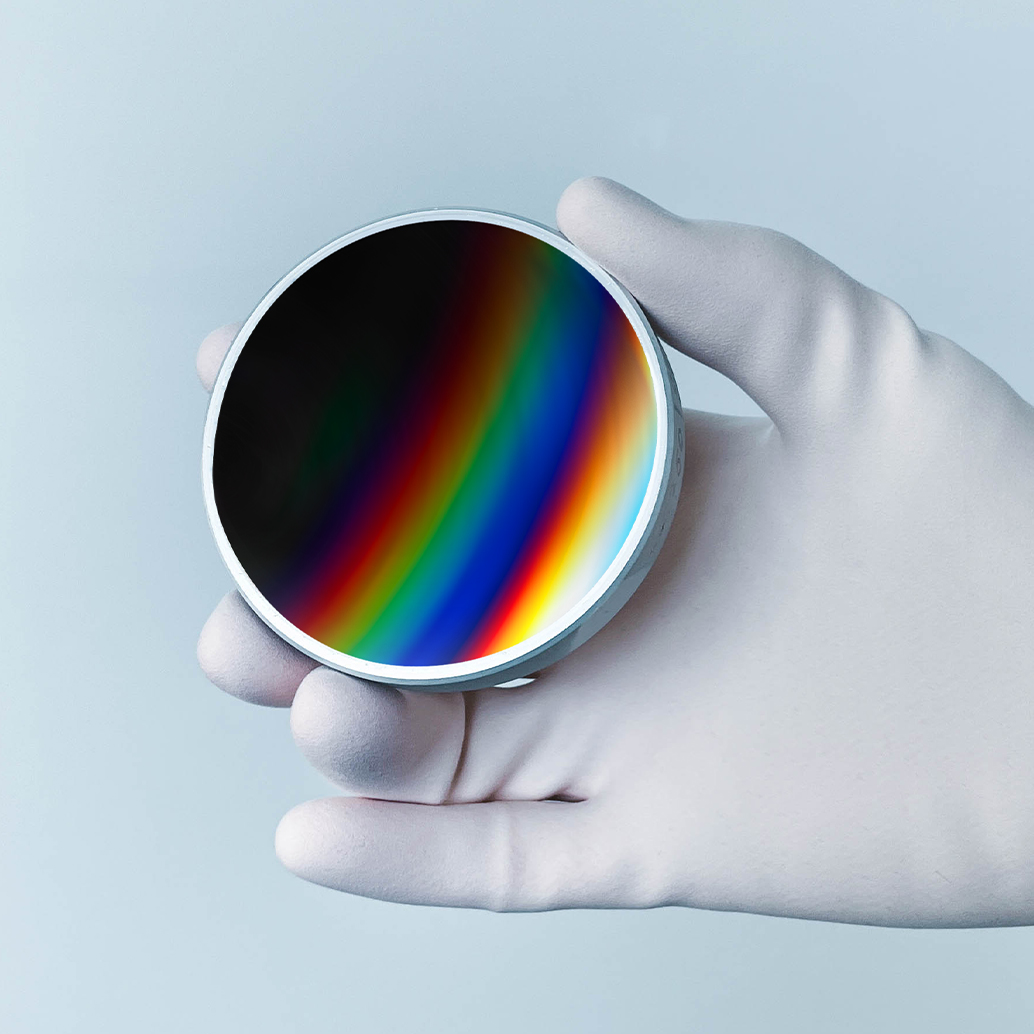

Mann, der ein Mono-/Polychromatorgitter in der Hand hält

Vorteile durch optische Eigenschaften

Mit ihrer hervorragenden Aberrationskorrektur bieten Mono- & Polychromatorgitter von ZEISS eine verbesserte optische Leistung. Fehler wie Astigmatismus, sphärische Aberration und Koma werden in einem weiten Spektralbereich minimiert und die Fokalebene gleichzeitig optimiert. Die holografisch gefertigten Gitter sind in einer Vielzahl von Standardkonfigurationen erhältlich und können auch nach Ihren genauen Spezifikationen angefertigt werden. Die ZEISS Blaze-Technologie ermöglicht es, bereits während des Holografierens das für die Substratform am besten geeignete Blaze-Profil zu erzeugen.

Verbesserte Abbildungseigenschaften

Abbildungskorrekturen während des Holografierens können die Bildgebung auf dem Detektor optimieren und Abbildungsfehler wie Astigmatismus, sphärische Aberration oder Koma über einen breiten Spektralbereich in Ihrem Spektrometer minimieren. Das mithilfe des Gitters aufgespaltene Spektrum kann dann auf einen flachen Empfänger, wie einen ein- oder zweidimensionalen CCD-Sensor, in hoher Auflösung projiziert werden.  So lassen sich kompakte Spektrometer mit einem Minimum an Komponenten bauen, die gleichzeitig eine hohe Auflösung und wenig Streulicht bieten.

Je nach Art der Optimierung wird zwischen Monochromator- und Polychromatorgittern unterschieden. Monochromatorgitter sind optimiert für einen Aufbau mit einem festen Ein- und Austrittsspalt sowie für ein um eine ortsfeste Achse drehbares Gitter. Der Fokus eines Monochromatorgitters verschiebt sich während der Drehung nicht aus der Ebene des Ausgangsspaltes, was zusammen mit der geringeren Aberration zu einer erheblich verbesserten Auflösung führt.

Polychromatorgitter sind für Aufbauten mit fester Position des Eintrittsspaltes, des Gitters und eines planen Detektors wie CCD, PDA und CMOS optimiert.

Katalog für Mono- & Polychromatorgitter

Furchendichte [l/mm]

Nominale Blaze-Wellenlänge [nm]

Korrigierter Wellenlängenbereich [nm]

Abmessungen [mm2]
Gitterfläche [mm2]

Krümmungsradius [mm]

Mono- (M) / Polychromator (P)

Katalognummer

Download



Angebot / Informationen anfordern


1900 (blaze)

400

250-650

Ø 64 x 12
Ø 56

207.1

M

264510-2258-824

Daten auf Anfrage

Anfrage senden

1864 (Sinus)

830

790-880

Ø 64 x 10
Ø 48

168.7

P

264510-2260-624

Daten auf Anfrage

Anfrage senden

1600 (blaze)

210

140-830

Ø 25 x 10
Ø 17

149.7

M / P

264510-1227-541

Datenblatt (PDF)

Anfrage senden

1600 (blaze)

230

200-400

Ø 25 x 10
Ø 17

149.7

P

264510-2951-924

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

1500 (Sinus)

450

330-850

Ø 64 x 12
Ø 56

206.4

M

264510-2257-824

Daten auf Anfrage

Anfrage senden

1400 (blaze)

230

200-750

Ø 50 x 10
Ø 46

149.7

M

000000-1390-410

Daten auf Anfrage

Anfrage senden

1400 (blaze)

230

220-530

Ø 25 x 10
Ø 18

149.7

P

000000-1312-649

Daten auf Anfrage

Anfrage senden

1400 (blaze)

230

190-315

Ø 50 x 10
Ø 46

136.4

M / P

000000-1305-962

Daten auf Anfrage

Anfrage senden

1300 (blaze)

230 / 250

200-890

Ø 52 x 10
Ø 25

175.3

M

792102-0001-010

Daten auf Anfrage

Anfrage senden

1300 (Sinus)

850

340-800

Ø 30 x 8
Ø 24

109.8

M / P

000000-1224-543

Daten auf Anfrage

Anfrage senden

1221 (blaze)

230 / 225

185-900

Ø 34 x 7
Ø 27

116.3

M

792012-0000-000

Daten auf Anfrage

Anfrage senden

1221 (blaze)

230 / 250

200-250

Ø 50 x 8
Ø 37

163.1

M / P

792005-0000-000

Daten auf Anfrage

Anfrage senden

1200 (blaze)

230

180-800

Ø 30 x 8
Ø 24

109.8

M / P

264510-2951-224

Daten auf Anfrage

Anfrage senden

1100 (blaze)

230 / 250

190-410

Ø 50 x 10
Ø 20

193.6

P

264510-2953-124

Daten auf Anfrage

Anfrage senden

1053 (blaze)

230 / 250

200-1100

Ø 56 x 10
Ø 36 x 30

260.4

M

000000-1321-172

Daten auf Anfrage

Anfrage senden

1000 (blaze)

230

200-900

Ø 52 x 10
Ø 36

94,4

M

792101-0001-010

Daten auf Anfrage

Anfrage senden

1000 (blaze)

230

190-1100

Ø 50 x 10
Ø 40

193.6

M

264510-2951-724

Daten auf Anfrage

Anfrage senden

1000 (blaze)

230

190-850

Ø 64 x 8
Ø 50

192.7

M

264510-2950-824

Daten auf Anfrage

Anfrage senden

1000 (blaze)

230

190-400

Ø 50 x 10
Ø 39

193.6

P

264510-2952-424

Daten auf Anfrage

Anfrage senden

950 (blaze)

230 / 250

200-415

Ø 32 x 7
Ø 26 / 25

150.7

M / P

792060-0000-000

Daten auf Anfrage

Anfrage senden

845 (blaze)

230 / 200

170-410

Ø 41 x 10
Ø 35

138.1

P

264510-2952-924

Daten auf Anfrage

Anfrage senden

844 (blaze)

220

200-800

Ø 41 x 9
Ø 34

138.1

M / P

000000-1329-190

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

844 (blaze)

220

200-800

Ø 41 x 9
Ø 34

138.1

M / P

000000-2336-884

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

651 (blaze)

230

200-800

Ø 64 x 10
Ø 56

214.8

M / P

264510-2951-124

Daten auf Anfrage

Anfrage senden

600 (blaze)

230

180-800

Ø 30 x 8
Ø 24

109.8

M / P

264510-2951-324

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

527 (blaze)

300

200-1100

Ø 56 x 10
Ø 30 x 34

141.3

M

792024-0000-000

Daten auf Anfrage

Anfrage senden

355 (Sinus)

1800

1400-2400

Ø 64 x 8,1
Ø 50

119.1

P

264510-2260-924

Daten auf Anfrage

Anfrage senden

324 (Sinus)

380 / 290

190-510

Ø 67 x 10
Ø 57

160.8

P

792017-0000-000

Daten auf Anfrage

Anfrage senden

320 (blaze)

230

200-900

Ø 64 x 12
Ø 39

109.8

P

264510-2952-624

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

320 (blaze)

230

200-800

Ø 30 x 8
Ø 26

109.8

P

264510-2952-724

Datenblatt (PDF)
Zeichnungsmodelle

Anfrage senden

258 (blaze)

230 / 250

190-600

Ø 34 x 7
Ø 27

116.3

P

792011-0000-000

Daten auf Anfrage

Anfrage senden

250 (blaze)

230 / 250

375-750

Ø 34 x 7
Ø 28

116.3

P

792004-0000-000

Daten auf Anfrage

Anfrage senden

200 (blaze)

230

200-415

Ø 64 x 10
Ø 50

180.3

P

264510-2950-324

Daten auf Anfrage

Anfrage senden

163 (Sinus)

560

470-1100

Ø 67 x 10
Ø 57

160.8

P

792015-0000-000

Daten auf Anfrage

Anfrage senden

157 (blaze)

230

200-900

Ø 50 x 10
Ø 35

163.1

P

000000-1077-583

Daten auf Anfrage

Anfrage senden

148.8 (Blaze)

230

200-1100

Ø 64 x 10
Ø 30

181.5

P

000000-1996-915

Daten auf Anfrage

Anfrage senden

100 (blaze)

230

190-820

Ø 64 x 10
Ø 50

181.5

P

264510-2952-224

Daten auf Anfrage

Anfrage senden
