MCS 700 Gerät
Spektrometer-Systeme

MCS 700 Robustes VIS-NIR-Prozess-Spektrometer

Unsere kompletten VIS-NIR-Spektrometer-Lösungen können für verschiedene Anwendungen konfiguriert werden, um Schichteigenschaften sowohl in Batch- als auch in Inline-Produktionsprozessen zu messen.

  • Einfache Integration
  • Schnell
  • Genau

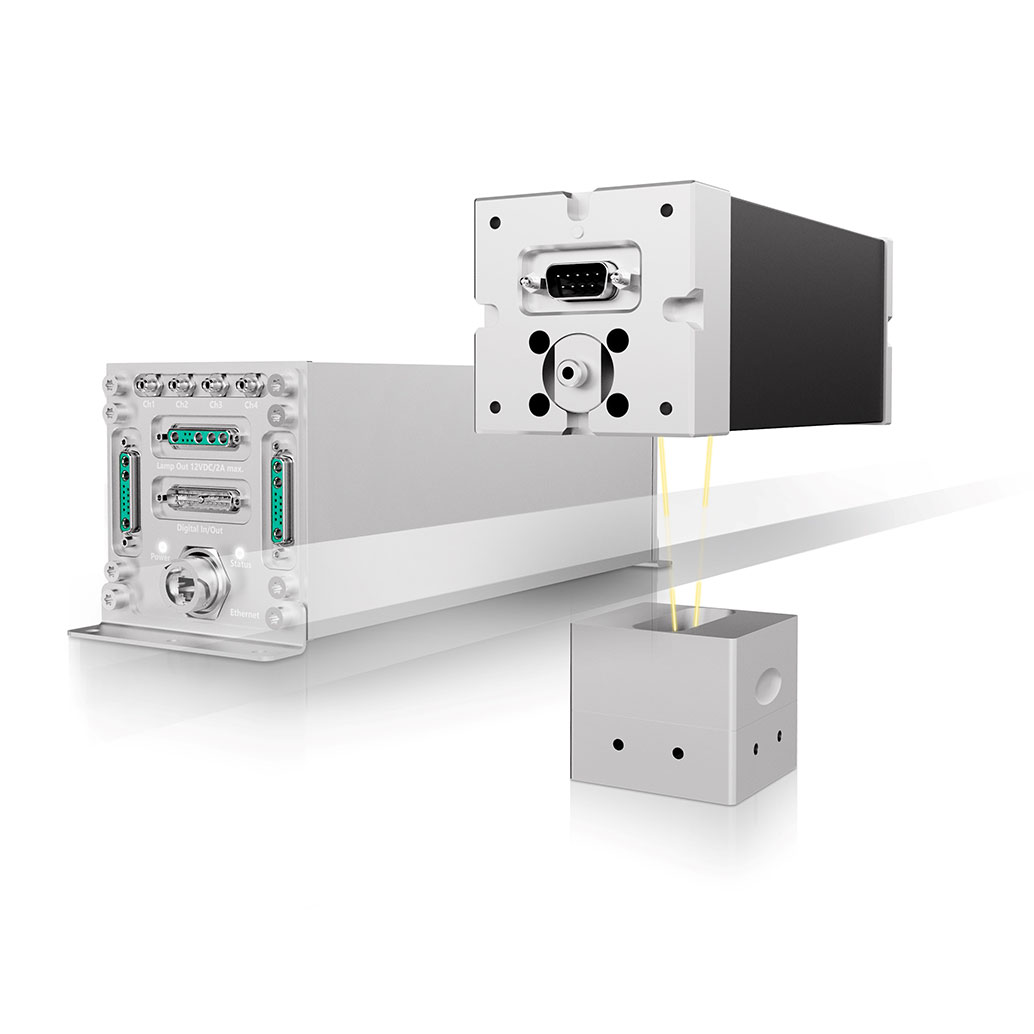

MCS 700 Spektrometer-System während des Messvorgangs

Zuverlässige Informationen in Echtzeit Behalten Sie Ihren Prozess ständig im Auge

Das Spektrometer-System MCS 700 von ZEISS ist ideal, um Ihren Beschichtungsprozess zuverlässig und in Echtzeit zu unterstützen. Mit einem durchgängigen Bus-System bis zum Messkopf führt es zu einem deutlich geringeren Aufwand bei der Integration. Außerdem bieten es eine Reihe von Schnittstellen an, die eine komplette Lösung für eine Vielzahl von Anwendungen ermöglichen.

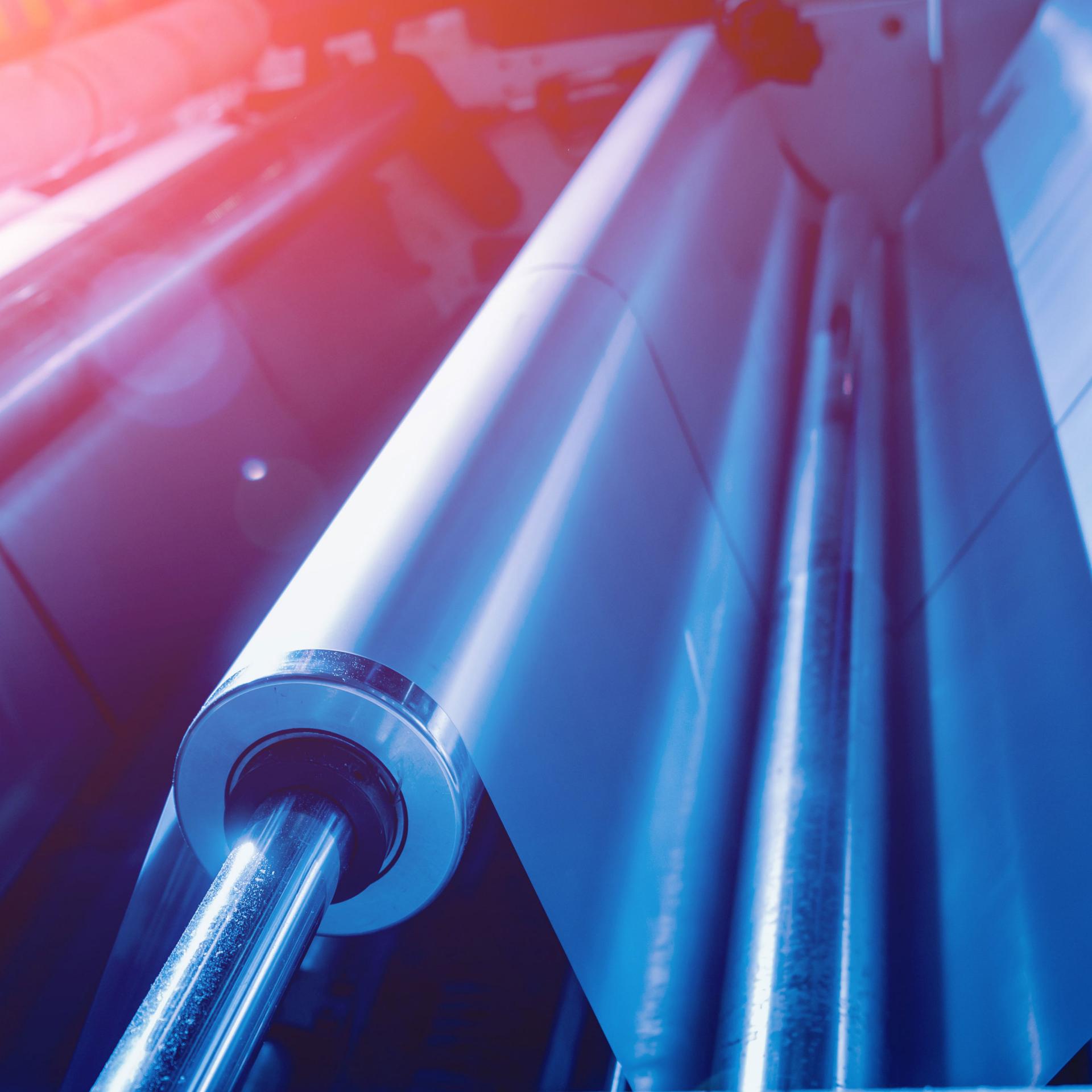

Folien auf Rollen

Vielseitige Leistung Out of the box oder nach Ihren Wünschen gebaut

Die Entscheidung liegt bei Ihnen: ZEISS MCS 700 Spektrometer können entweder mit ThinProcess® verwendet oder zusammen mit dem ZEISS OSIS SDK mit passenden Messköpfen für Ihr eigenes System angepasst werden. Mit dem MCS 700 als Kernelement zur Messung von Schichteigenschaften in Batch- und Inline-Prozessen lassen sich Komplettlösungen für unterschiedlichste Anwendungen konfigurieren.

Für weitere Informationen klicken Sie auf die Bildmarkierungen.

Entdecken Sie die Details

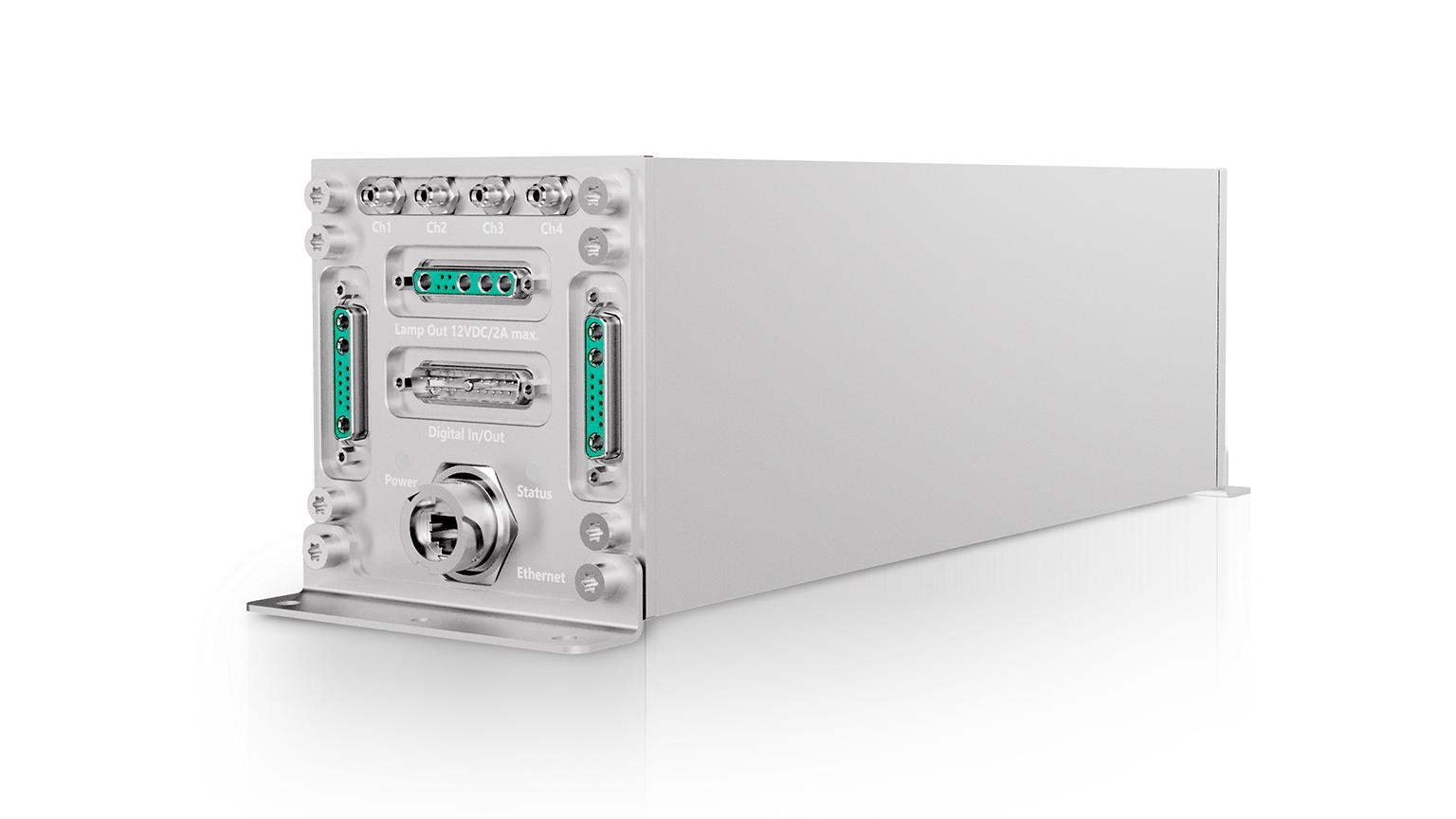

MCS 700 Beschreibung der Schnittstellen
SMA-Koppler

Optische "Eingangsverbindung" für einen Messkopf
RJ 45-Kommunikationsanschluss

Interne Kommunikation mit Steuerungscomputer
Digitaler Eingang/Ausgang (8 Bit)

Schnittstelle zur Automatisierungstechnik wie Auslöseeingang, Systemzustand und Toleranzwarnungen
CAN-Bus-Anschluss

Stromversorgung und CAN-Bus-Anschluss / Brücke zu den nächsten MCS 700-Systemen

Die MCS 700 Familie verfügt über ein durchgängiges Bussystem bis zum Messkopf, was zu einem geringeren Integrationsaufwand führt. Es ist auch möglich, zusätzliche MCS 700 Spektrometer oder CLH 711 Lampenmodule mit der „Stromversorgung und der CAN-Bus-Verbindung / Brücke“ anzuschließen und autonome Messköpfe wie den OFR A10c zu betreiben.
Stromversorgung

für Messköpfe mit interner Lichtquelle

Spezifikationen

  • MCS 721 / MCS 722 / MCS 723 (die letzte Ziffer gibt die Anzahl der Messkanäle an)
    MCS 731 / MCS 732 (die letzte Ziffer gibt die Anzahl der Messkanäle an)

    Spektralbereich(1)

    340  – 1050 nm

    340  – 1650 nm

    Polychromator

    MMS 1

    MMS 1 & PGS

    Anzahl der Dioden

    256

    512

    Mittlerer spektraler Pixelabstand

    3,3 nm / VIS

    3,3 nm / VIS, 3,0 NIR

    Faseranschluss

    SMA

    SMA

    Schutzstandard

    IP 54, Schutzklasse III

    IP 54, Schutzklasse III

    Abmessungen (BxHxT)

    120 x 120 x 370 mm3

    120 x 120 x 370 mm3

    Gewicht

    4,2 / 4,5 / 4,8 kg

    4,7 / 5,4 kg

    Stromversorgung

    24 V DC (12  – 36)

    24 V DC (12  – 36)

    Betriebstemperatur

    5  – 45 °C

    5  – 45 °C

    (1)  Der Messbereich der Systeme hängt von der Kombination aus Lichtquelle, Messkopf, Lichtleitern und dem Spektrometer ab. Gegeben ist der maximale Wellenlängenbereich des Spektrometers.

  • CLH 711

    Spektralbereich (1)

    380 - 2500 nm (340 - 2500 nm mit Filter)

    Verschluss

    Integrierter Verschluss

    Filter (schaltbar)

    Integrierter Filter ("Blauverstärkung")

    Faseranschluss

    1 x SMA

    Schutzstandard

    IP54, Schutzklasse III

    Abmessungen (BxHxT)

    120 x 120 x 370 mm3

    Gewicht

    3,8 kg

    Stromversorgung

    24 V DC (12 - 36)

    Betriebstemperatur

    5 - 45 °C

    (1)  Der Messbereich der Systeme hängt von der Kombination aus Lichtquelle, Messkopf, Lichtleitern und dem Spektrometer ab. Angegeben ist der maximale Wellenlängenbereich der Lampe.

    >

Erweitern Sie den Bereich des Möglichen

Mit der richtigen Software für Ihre Hardware

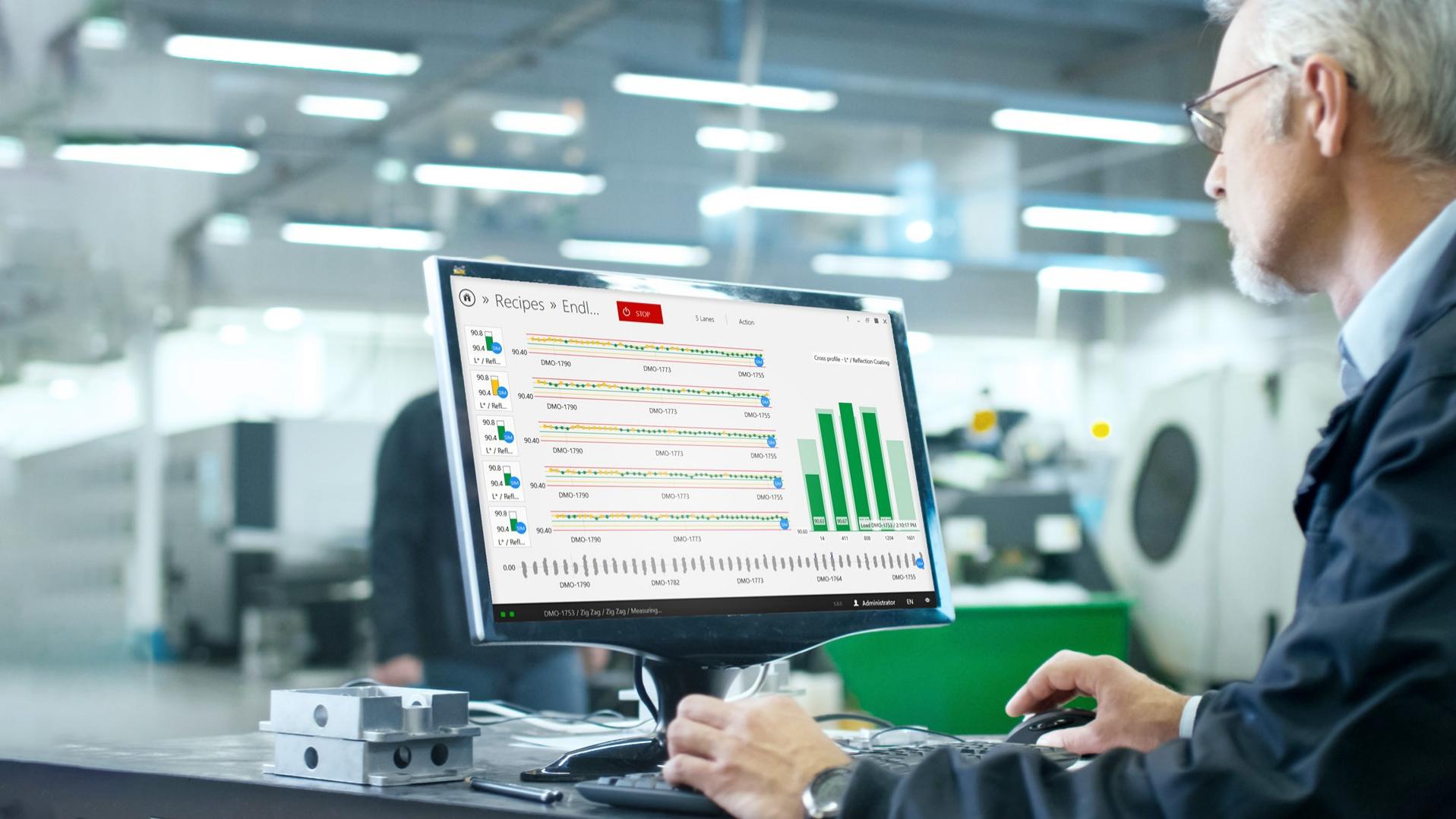

engineer sits in front of the computer in a production environment in his office, the screen show the interface of the thinprocess software

ThinProcess® Software

Die ThinProcess® Software wurde speziell für die ThinProcess® Spektrometer-Familie entwickelt.  Behalten Sie Prozessinformationen und Sollwerte mittels Datenvisualisierung und Kommunikation mit übergeordneten Leitsystemen über ProcessLinker stets im Blick. Von Farbe und Dicke bis hin zu Spektralauswertung und Absorption führt die ThinProcess® Software verschiedene Berechnungen und Messungen durch und kann exakt an Ihre Bedürfnisse angepasst werden.

Zubehör für MCS 700

  • OFR A10c Zubehör für MCS 700

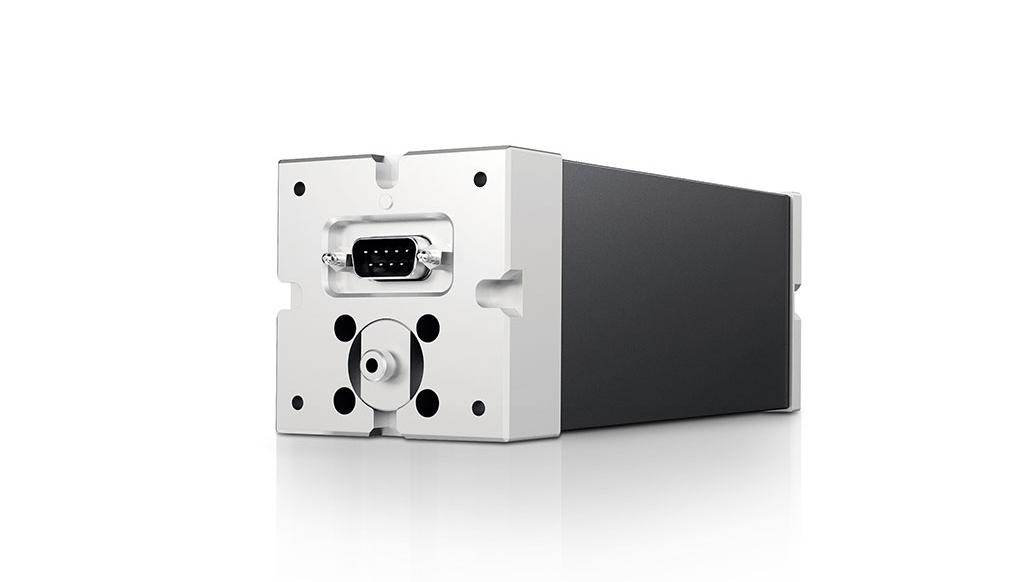

    OFR A10c

    Mit der Messsonde OFR A10c ist es möglich, absolute Transmissions- und Reflexionsmessungen durchzuführen. Es besteht kein Bedarf an Referenzmaterialien mit bekannten Eigenschaften.

  • OFR 155 Zubehör für MCS 700

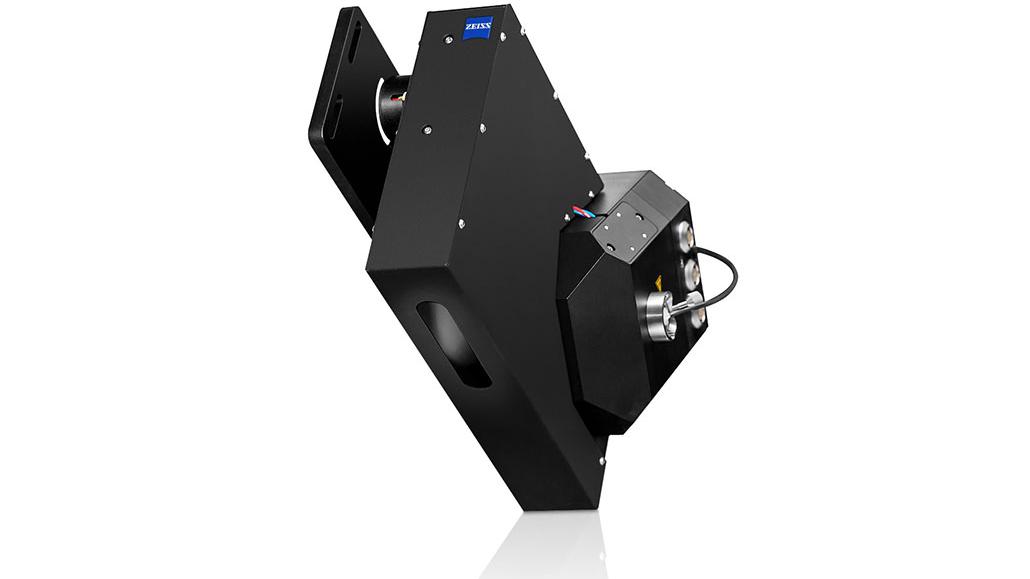

    OFR 155

    Der Winkel-Farbmesskopf OFR 155 kann Inline-Messungen durchführen und wird zur Farbbewertung und zur Messung der spektralen Reflexion mit einem Beobachtungswinkel von 55° verwendet. OFR 155 kann in Produktionslinien als feste Messstation eingesetzt oder auf ThinProcess® Traversiersystemen montiert werden.

  • OFR 104 Zubehör für MCS 700

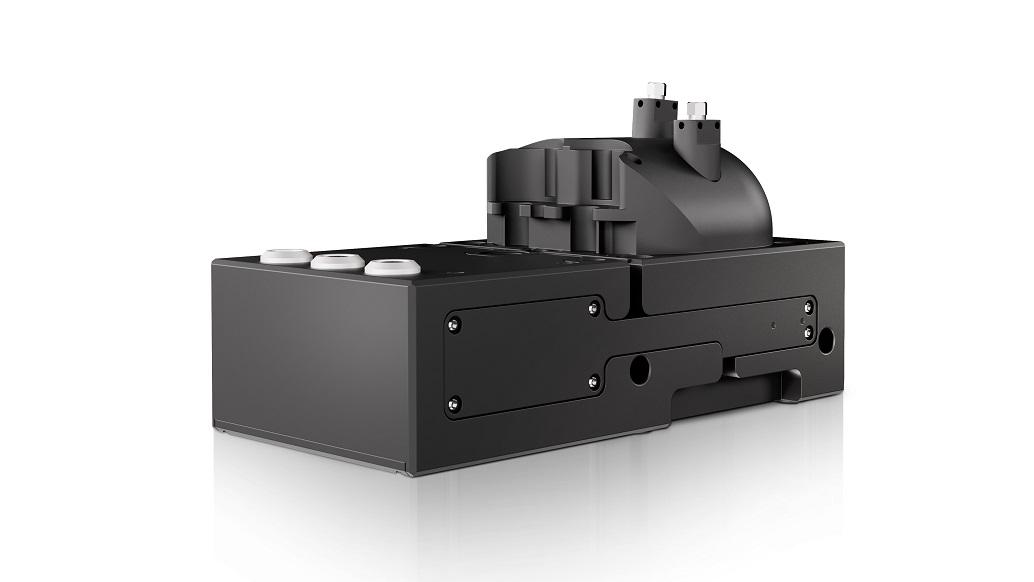

    OFR 104

    Der Standard-Farbmesskopf OFR 104 kann Inline-Messungen durchführen und wird zur Farbauswertung und spektralen Reflexionsmessung mit einem Beobachtungswinkel von 4° eingesetzt. Er kann in Produktionslinien als feste Messstation eingesetzt oder auf ThinProcess® Traversiersystemen montiert werden.

  • OFR H2c Zubehör für MCS 700

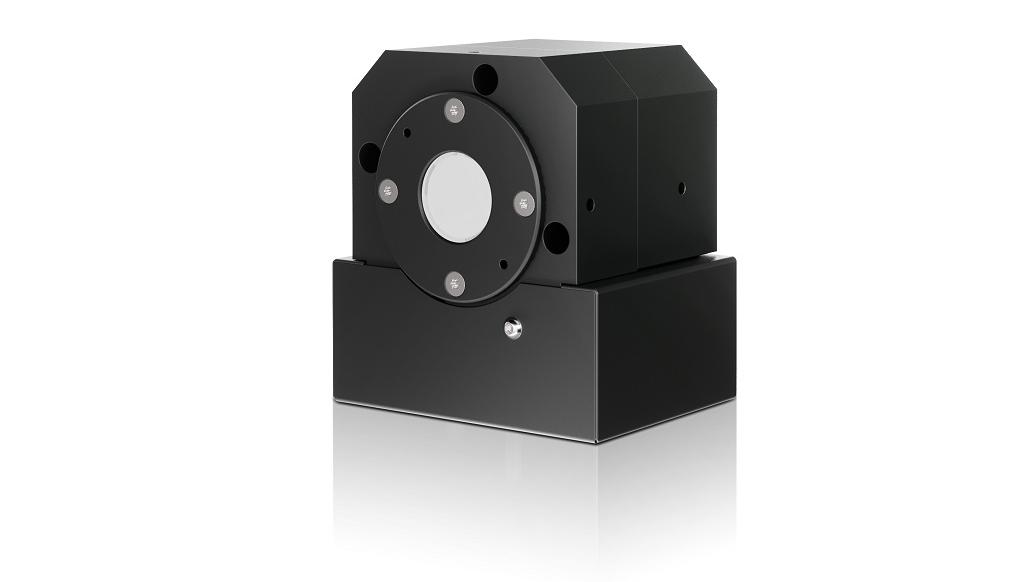

    OFR H2c

    OFR H2c ist eine Beleuchtungskugel mit interner redundanter Lichtquelle zur spektralen Transmissionsmessung von spiegelnden Proben.

  • OFR d/8° Zubehör für MCS 700

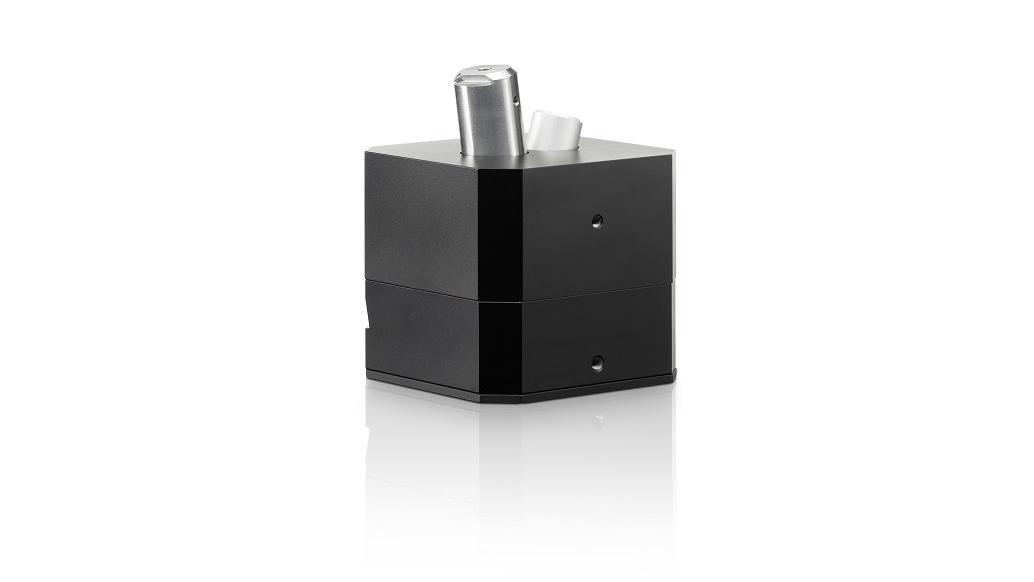

    OFR d/8°

    OFR d/8° ist ein Reflexionsmesskopf für die berührungslose Reflexionsmessung von glänzenden und streuenden Proben.

  • CLH 711 Zubehör für MCS 700

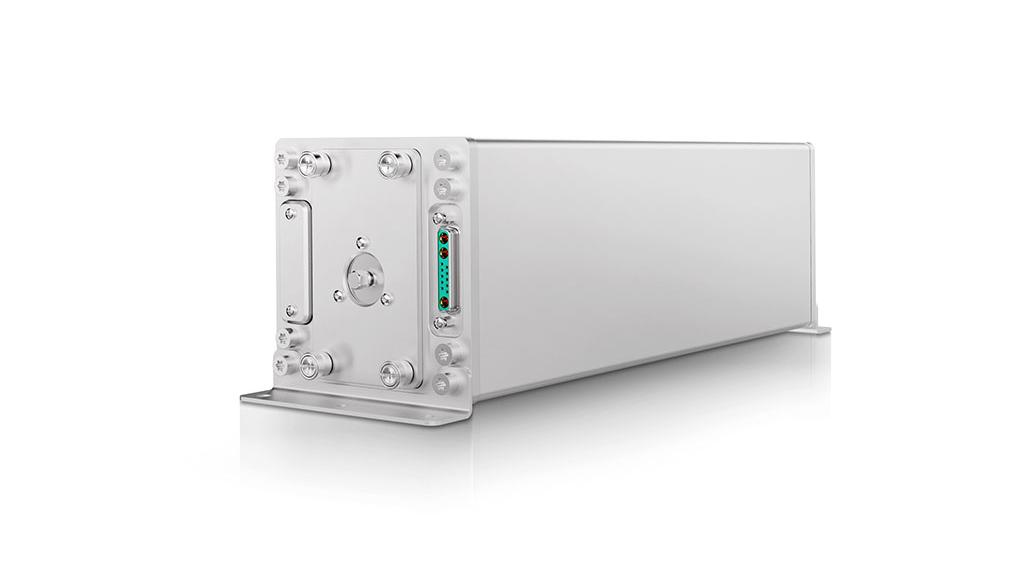

    CLH 711

    Zur Ansteuerung von fasergekoppelten Optiken mit einer Lichtquelle, ist das  CLH 711 mit dem MCS 700-System kompatibel und wird über ein Stromversorgungs- und Bus-Brückenkabel von der Spektrometereinheit gesteuert. Das CLH 711 ist mit einem schaltbaren Filter und Verschluss ausgestattet.
    Spektralbereich: 320 nm - 2200 nm
    Faseranschluss: SMA

  • Optik, Zubehör für MCS 700

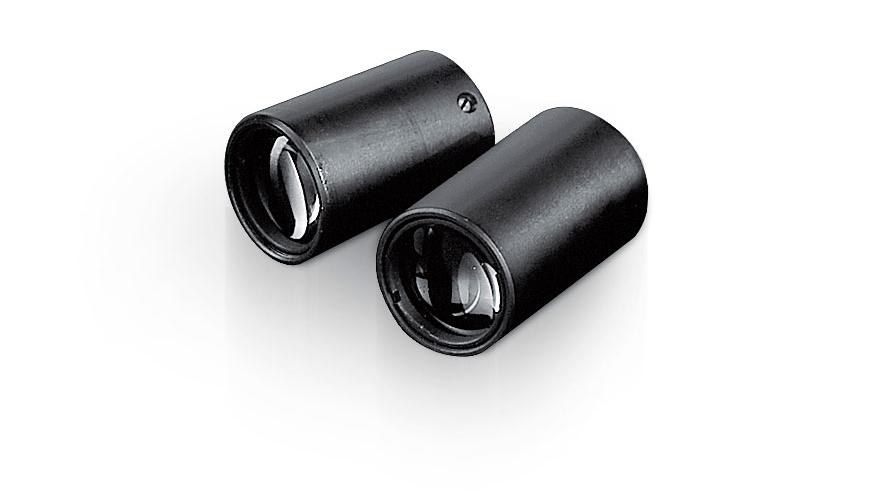

    Optik

    Für Transmissions- und Reflexionsmessungen mit unterschiedlichen Bildern und Messfleckgrößen.

OFR A10c

Absolute Transmissions- und Reflexionsmessung
OFR A10c Zubehör für MCS 700

Genaue Messungen erzielen

Erweitern Sie Ihre Möglichkeiten zur Dünnschichtdickenmessung mit dem OFR A10c, einem kalibrierungsfreien optischen Messkopf mit ausgezeichneter Systemintegrierbarkeit. Als selbstreferenzierender Messkopf ist der OFR A10c für den Einsatz in Vakuumanwendungen konzipiert und ermöglicht die In-situ-Messung von Dünnschichten in Vakuumbeschichtungsanlagen und in Luft. Als hochpräzises und genaues Werkzeug ermöglicht es die Echtzeitanalyse der optischen Eigenschaften von Materialien in Anwendungen wie Folienbeschichtung (Rolle-zu-Rolle), Architekturglas und der Automobilindustrie.
