Berührungslose Inspektion von Medizinprodukten

Vollautomatisierte und wiederholbare Inspektion

Orchid fertigt Knie-Implantatteile in der Regel nach Kundendesign. Es kommt daher entscheidend auf präzise und wiederholbare Inspektionen an. Bedingt durch die organischen Formen sind Einzelpunkt-Messmethoden jedoch zeitaufwändig und Merkmale können nur bedingt beurteilt werden. Das Unternehmen suchte nach Technologien, mit denen die Qualitätsprozesse automatisiert werden, um den Zeitaufwand für die Inspektion zu senken und den Informationsgehalt zu erhöhen. Nach Durchsicht der Ergebnisse einer Studie zur Messwiederholbarkeit und Reproduzierbarkeit (GR&R) mit dieser Technologie erwarb Orchid die optische 3D-Messmaschine ZEISS ScanBox zusammen mit der Software ZEISS INSPECT.

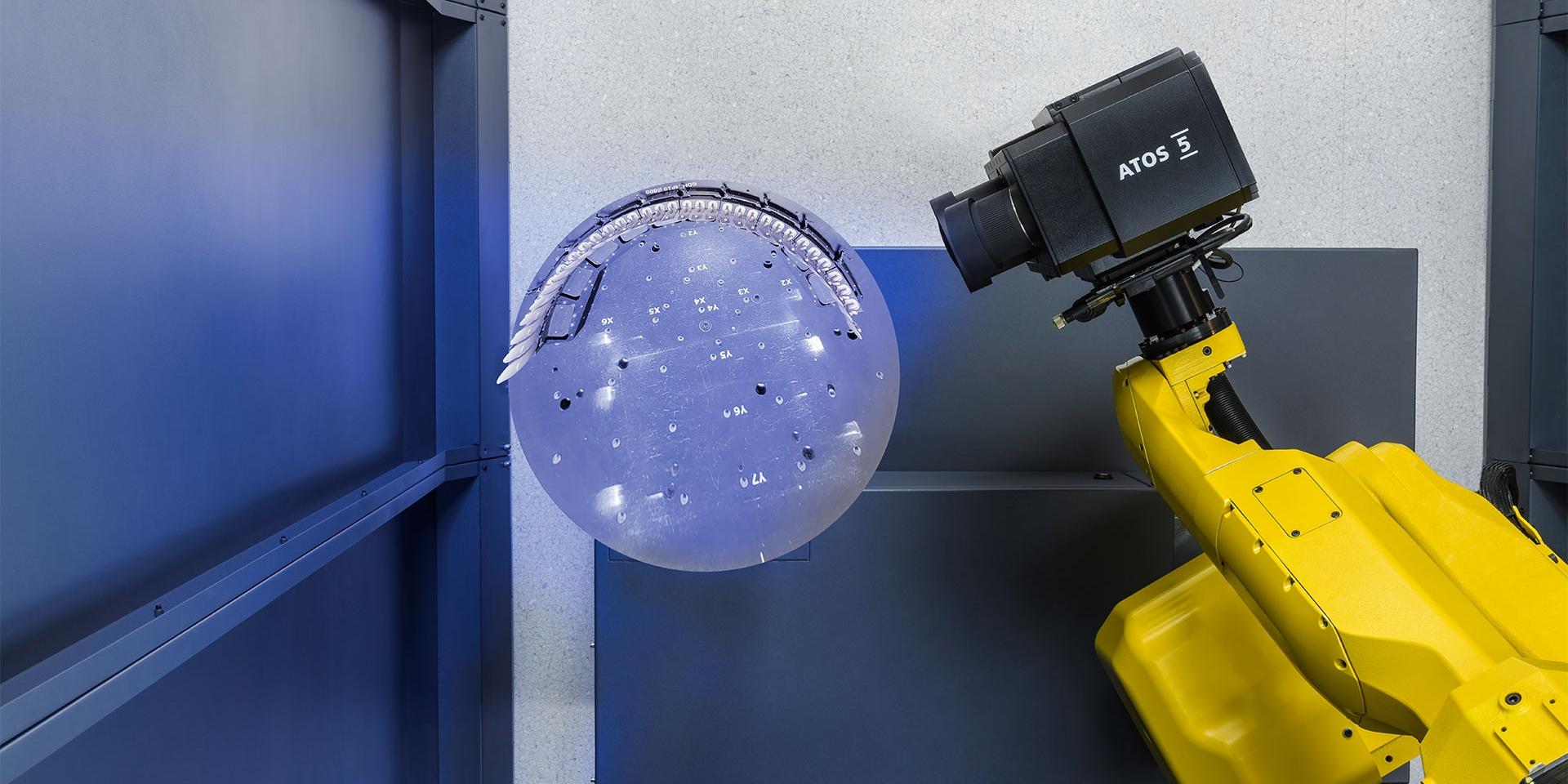

Frank Sears, leitender Qualitätsingenieur bei Orchid, und sein Team optimieren die Positionierung des Roboterarms für den Sensor anhand der programmierbaren Softwarefunktionen und verbessern damit die Datenerhebung. In Zusammenarbeit mit Automatisierungsexperten von ZEISS haben sie ein kundenspezifisches Skript für die automatisierte Inspektion entwickelt, mit dem bis zu 24 Knie-Implantatbauteile als Batch gescannt werden. Die Software trennt die 3D-Netzdatensätze intelligent und wendet die entsprechenden Inspektionsvorlagen an.

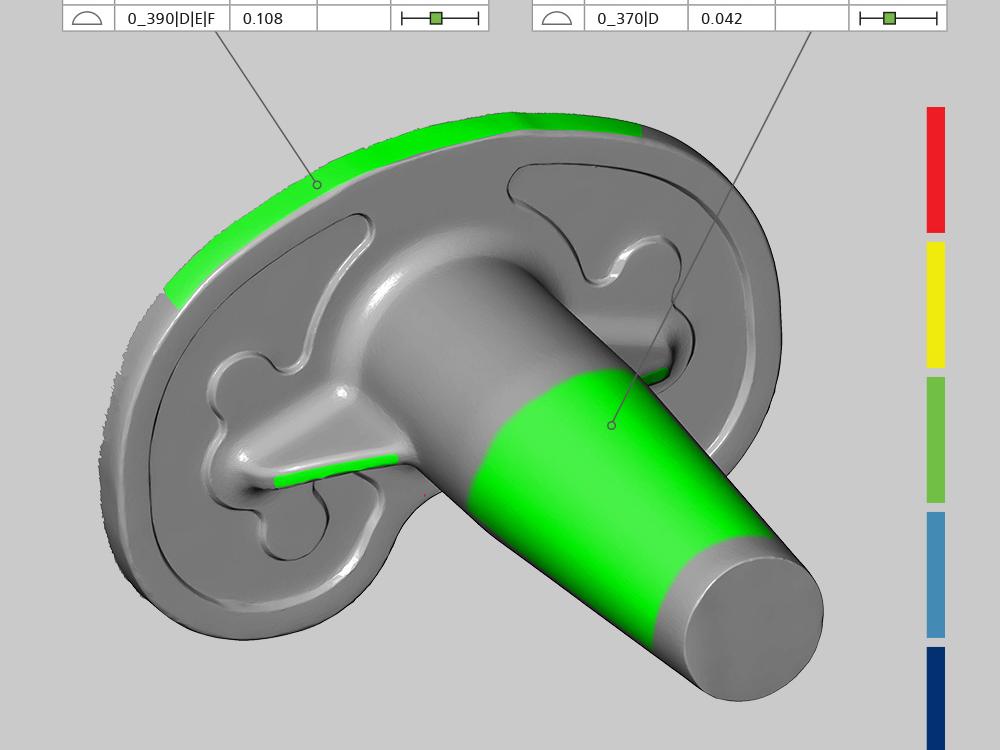

Diese bestimmen, welche Merkmale von Gussbauteilen mit komplexer Oberfläche inspiziert werden. Solche Vorlagen lassen sich schnell und einfach erzeugen. Anschließend werden die entsprechenden Inspektionselemente automatisch angewendet. Darüber hinaus ermöglicht die vollflächige 3D-Datenerfassung Reverse Engineering: durch das Scannen der eigenen Werkzeuge zur Erzeugung digitaler Zwillinge können Volumenmodelle für die Werkzeugreproduktion erstellt werden. Diese Fähigkeit ist insbesondere bei älteren Wachswerkzeugen ohne zugehörige Modelle von größter Bedeutung.
