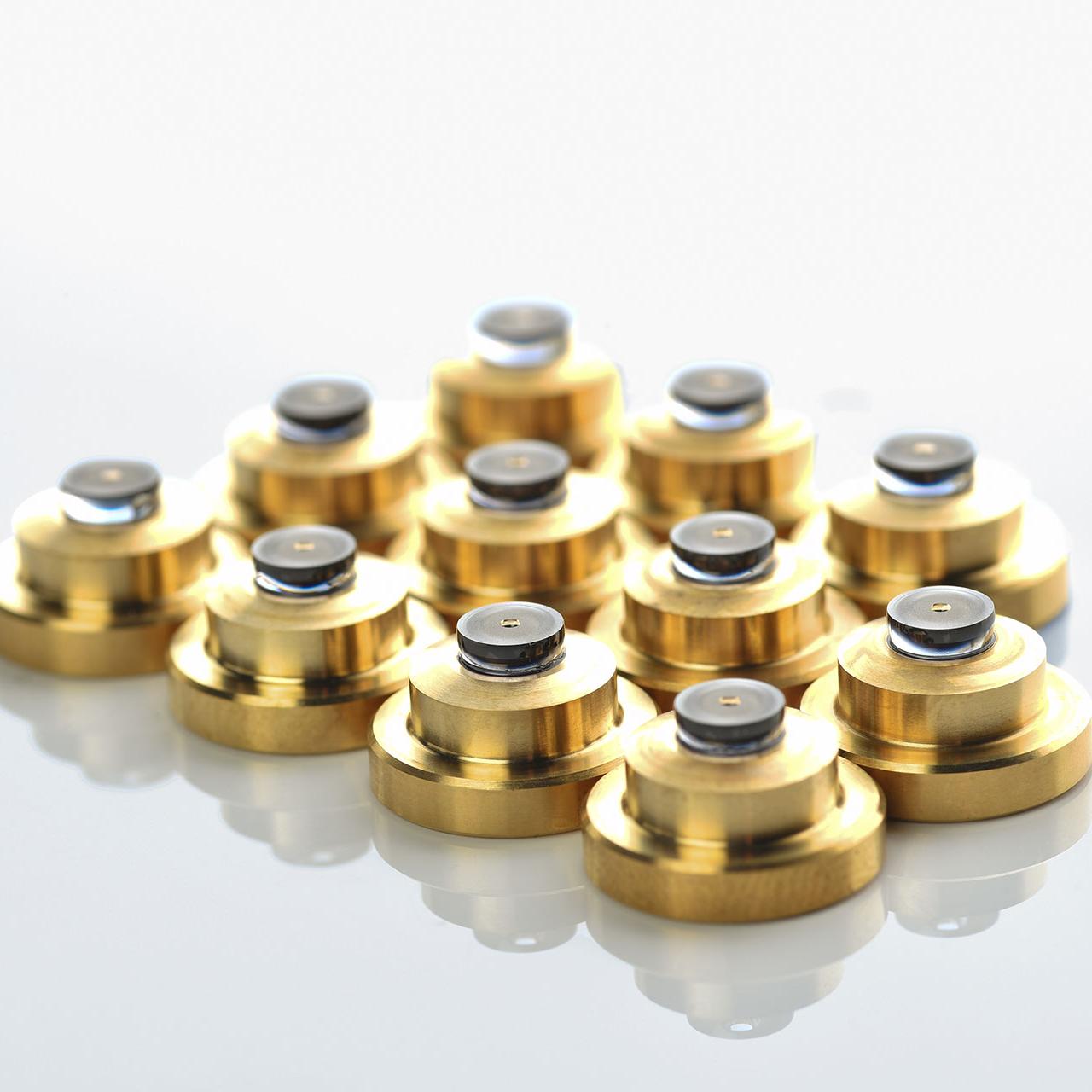

Frontlinsen mit hoher Apertur

Stark gekrümmte Linsen für große Öffnungswinkel bis 178°

Um maximale Bildinformationen zu erhalten, sind hochwertige und präzise Objektive gefragt – speziell in der Mikroskopie. Nicht nur in diesem Bereich setzen Produkte von ZEISS seit über 170 Jahren immer neue Maßstäbe. Ein wesentliches Detail dabei: die wenige Millimeter große Frontlinse. Durch ein über Jahrzehnte spezialisiertes Herstellungsverfahren können wir diese besonderen Linsen mit einem Öffnungswinkel von bis zu 178° randscharf herstellen. Dabei passen wir unsere Fertigungstechniken stets den neuen Möglichkeiten an, um das Ergebnis immer weiter zu verfeinern.

Linsenradien bis zu -0,5 mm

Mittendicke- toleranz +/- 0,002 mm

Eigener Werkzeug- und Sonder- maschinenbau

Linsenradien bis zu -0,5 mm

Mittendicketoleranz +/- 0,002 mm

Eigener Werkzeug- und Sondermaschinenbau

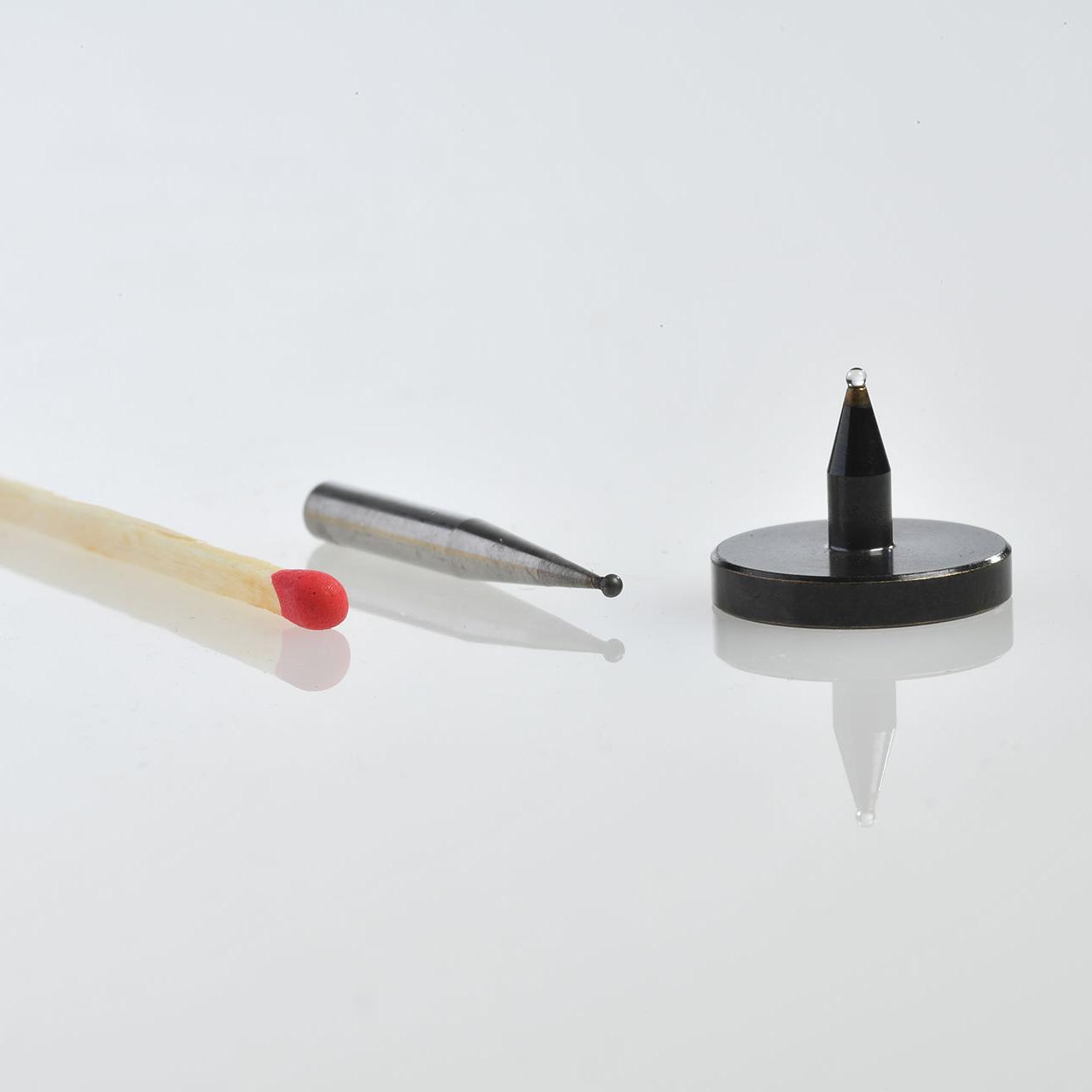

Radien-Herstellung bis zu -0,5 mm

Insbesondere bei Frontlinsen für Immersionsobjektive wird das Prinzip von Mutter- und Tochterkugel verwendet. Dazu werden Radien bis zu einer minimalen Größe von -0,5 mm hergestellt und mit entsprechenden Füllkugeln verkittet. Das Polieren, Verkitten und Handhaben dieser filigranen Optiken erfordert hochqualifizierte Mitarbeiter und viel Know-how.

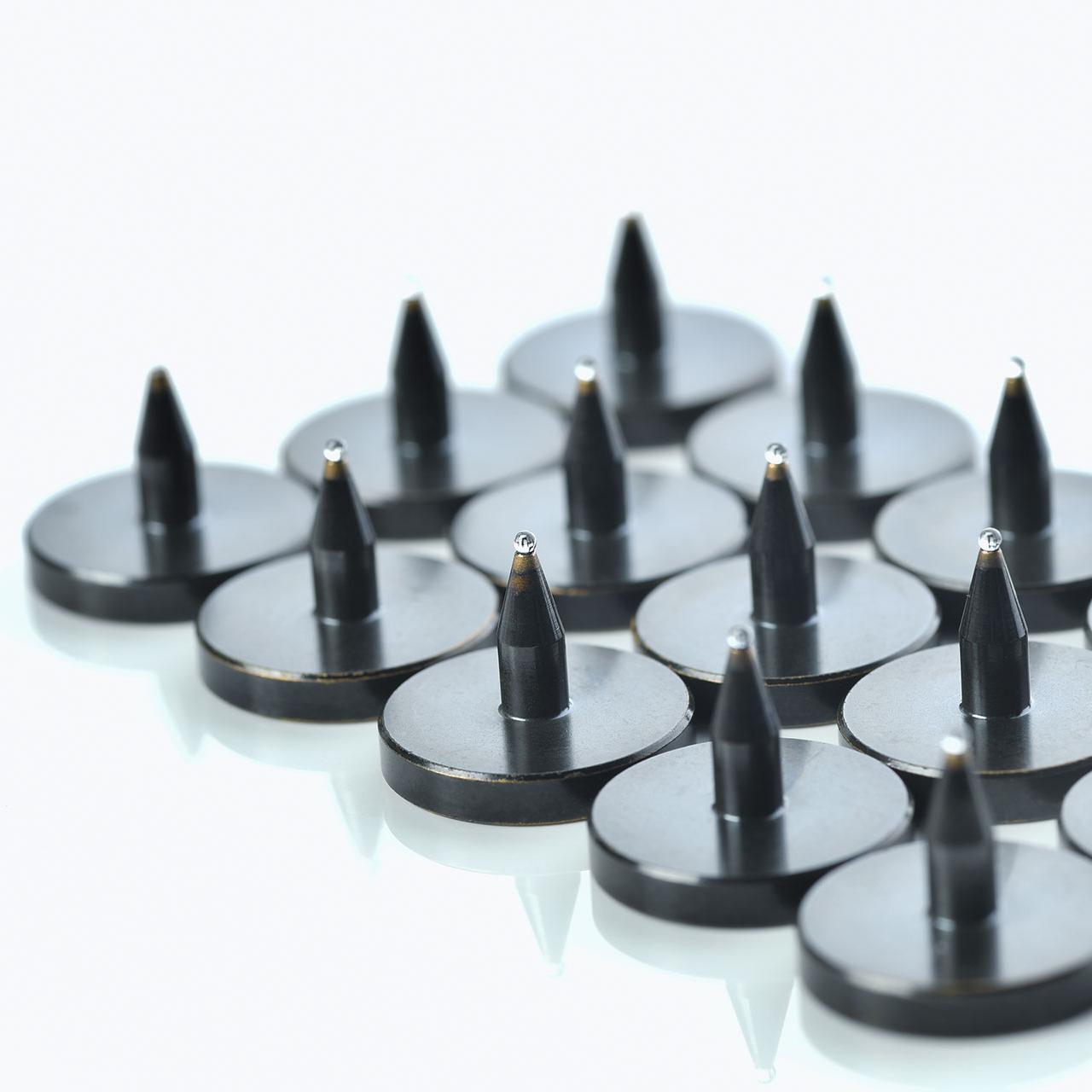

Radien-Herstellung ab 0,5 mm
Mittendicketoleranz +/- 0,002 mm

Mittendicketoleranz +/- 0,002 mm

Die Kunst, diese Genauigkeiten zu erreichen, liegt in der Abstufung der einzelnen Arbeitsschritte vom Vorschleifen über das Feinschleifen bis zum Polieren. Dazu muss eine präzise Abstimmung zwischen den Korngrößen der verwendeten Diamantwerkzeuge und der jeweiligen Glassorte erfolgen. Auch hier profitieren wir von unserer Erfahrung im Mikroskopiebereich.

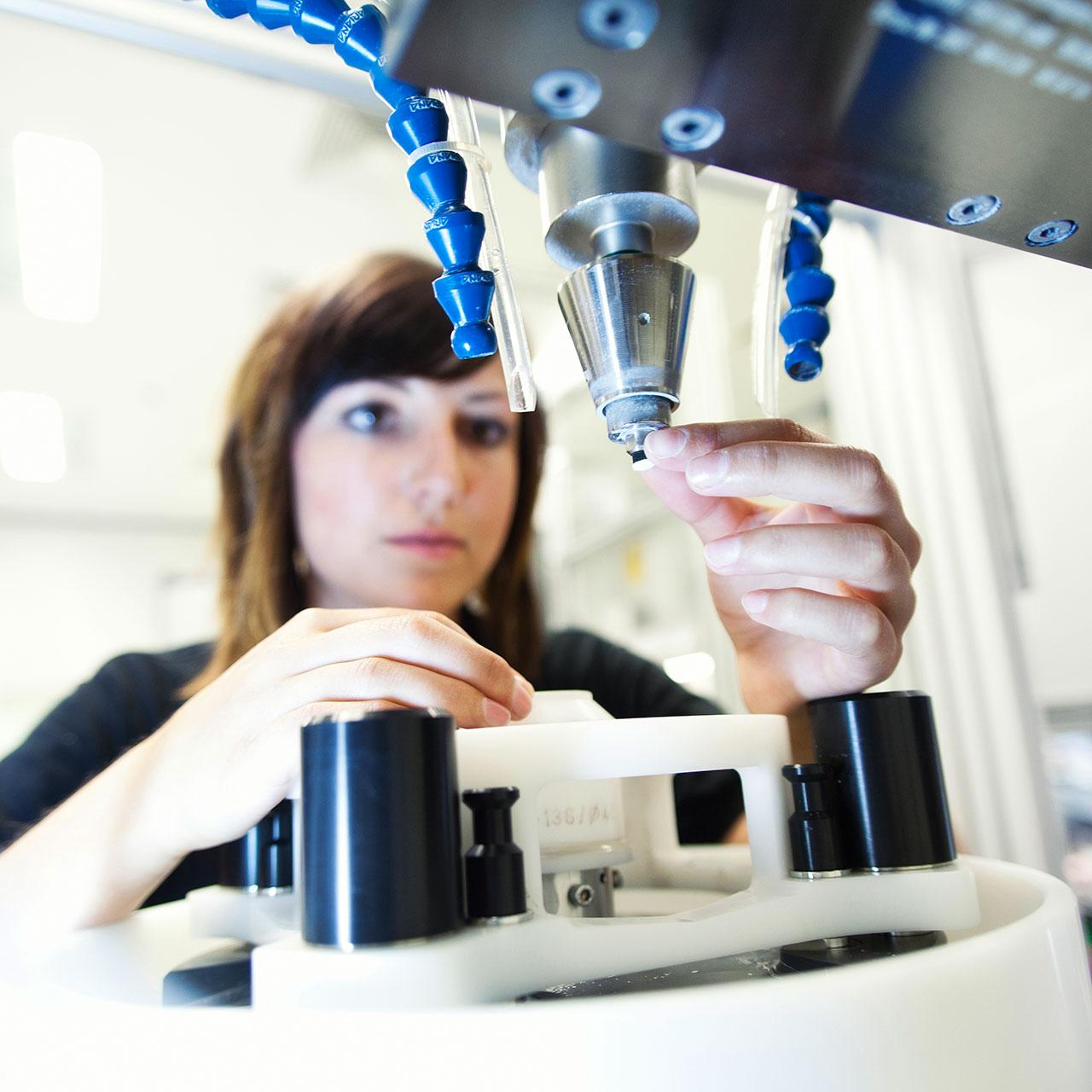

Eigener Werkzeug- und Sondermaschinenbau

Eigener Werkzeug- und Sondermaschinenbau

Für die Fertigung der Frontlinsen werden kleinste Schleif- und Polierwerkzeuge benötigt. Sowohl diese Werkzeuge als auch die Poliermaschinen stellen wir selbst her – inklusive der entsprechenden Justier- und Messvorrichtungen.
