ZEISS PRISMO ultra​

Höchste Präzision​

ZEISS PRISMO ultra verbessert die Präzision innerhalb der ZEISS PRISMO Familie noch weiter und erreicht eine Längenmessabweichung von nur 0,5 + L/500 µm. Das Koordinatenmessgerät eignet sich daher besonders für Aufgaben, bei denen höchste Präzision gefragt ist, wie beispielsweise in der Forschung, Entwicklung, Qualitätssicherung und bei der Kalibrierung von Lehren oder Testkörpern in Referenzmessräumen oder Messlaboren.​

  • Maximale Genauigkeit und Reproduzierbarkeit durch zahlreiche moderne Funktionen und Korrekturen​
  • Optionales Formmessungspaket mit RT-AB select​
  • Angepasster und optimierter Fertigungsprozess
Maximale Genauigkeit und Reproduzierbarkeit​

Maximale Genauigkeit und Reproduzierbarkeit​

Hochpräzise Ergebnisse durch verbesserte Funktionen​

Die hohe Grundgenauigkeit von ZEISS PRISMO ultra wird durch zahlreiche moderne Funktionen und Korrekturen erreicht. Dazu gehören die thermische Biegekompensation, ein aktives pneumatisches Dämpfungssystem, verbesserte Luftlager und ZERODUR®-Maßstäbe mit einer Auflösung von 20 nm – für eine bemerkenswerte Präzision und Stabilität. Weitere CAA-Verbesserungen wie eine optimierte Tensorkalibrierung, die Kompensation der Biegung der Kalibrierkugel und Korrekturen für RT-Messungen gewährleisten dabei maximale Präzision auch bei hohen Geschwindigkeiten und unterstützen eine ausgezeichnete Stabilität des KMG durch den Schutz vor störenden Einflussfaktoren.​

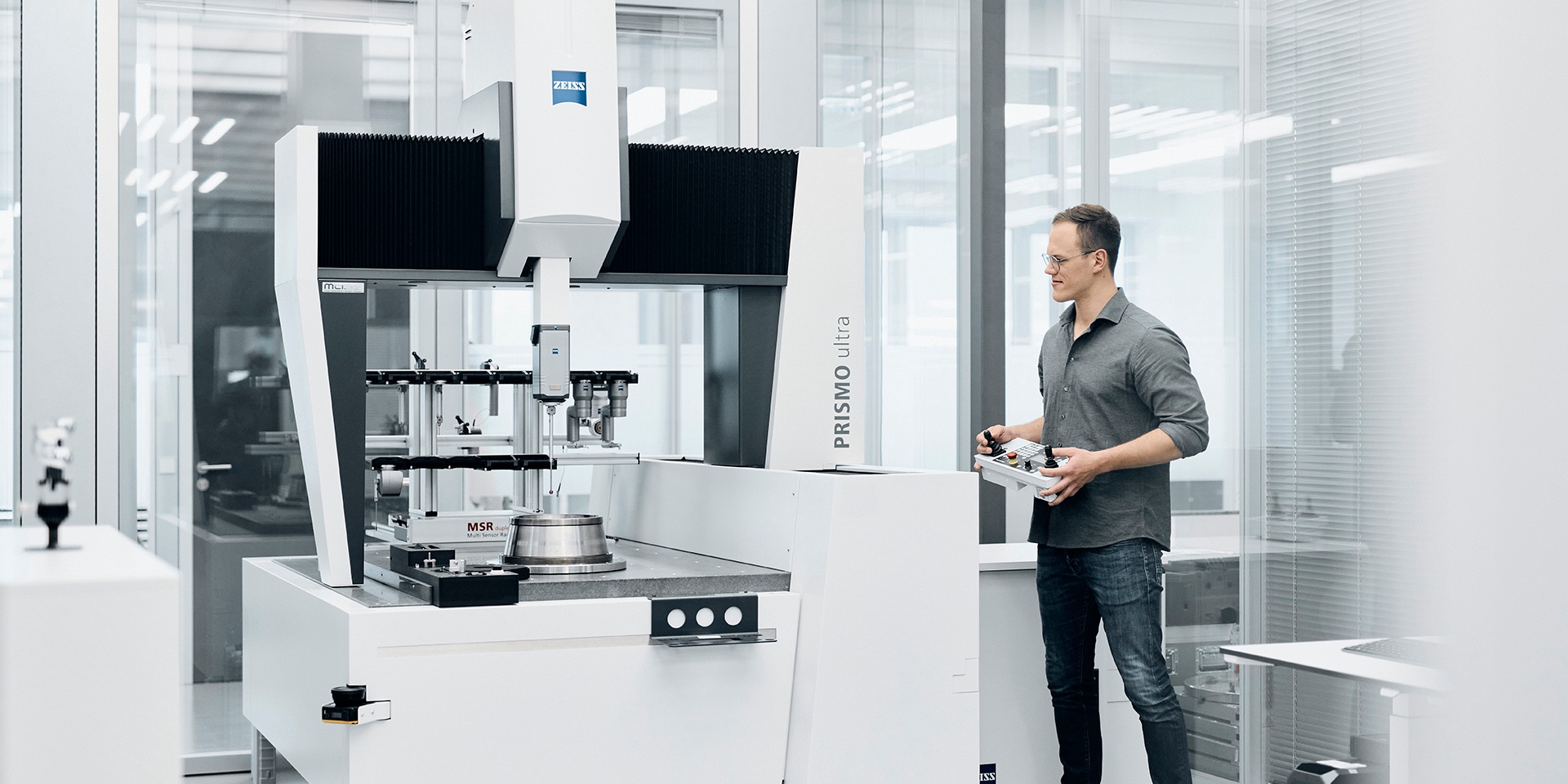

Optionales Formmessungspaket mit RT-AB select​

Optionales Formmessungspaket mit RT-AB select​

Formmessung mit Qualitätsgarantie​

Für optimierte Werte bei der Formmessung kann ZEISS PRISMO ultra optional mit einem Formmessungspaket ausgestattet werden. Dieses enthält neben dem RT-AB select auch ein spezielles Tasterset, sowie ein Set zur Definition der RT-Achse und garantiert den Kalibrierwert eines Lehrrings mit einer Genauigkeit von 0,2 μm oder besser – bestätigt von einem führenden deutschen Institut. Messtoleranzen ab 2-3 μm für Rundheit und Zylinderform sind mit ZEISS PRISMO ultra nach der goldenen Regel der Messtechnik messbar. ​

Angepasster und optimierter Fertigungsprozess​

Kundenspezifische Installation und Abnahme​

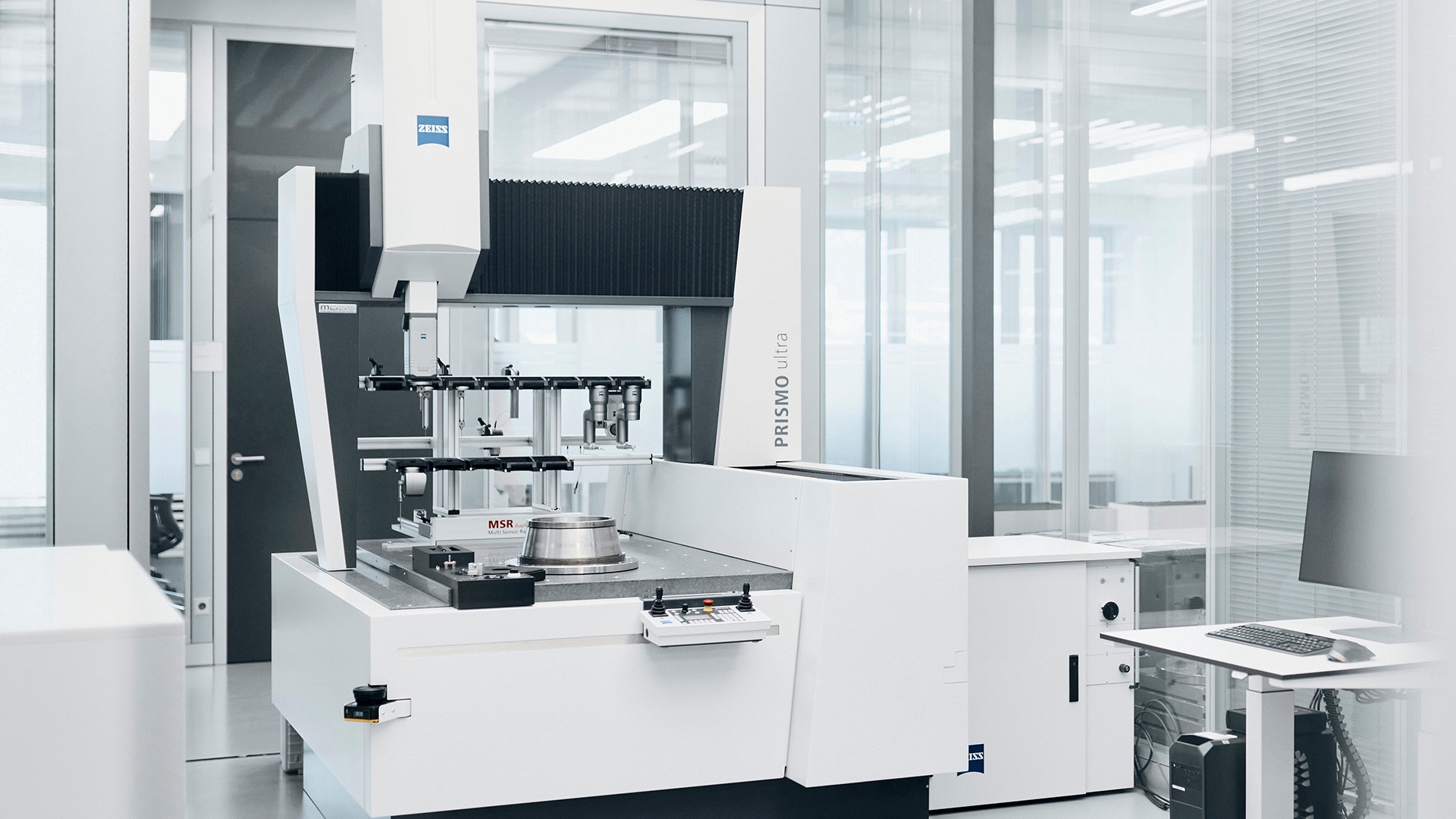

Vor Auslieferung durchläuft jede ZEISS PRISMO ultra Granitplatte eine dreimonatige Akklimatisierung. Die Endabnahme erfolgt in einer speziellen klimatisierten Kammer. Nach der Installation wird ein Präzisionstest durchgeführt und 4 bis 6 Wochen später folgt eine Annahmeprüfung durch einen Experten. Durch diesen Prozess können höchste Genauigkeit und Qualität garantiert werden. ​

Mit ZEISS PRISMO ultra beginnt eine neue Ära​

Mehr als nur ein Facelift: Die Produkte der ZEISS PRISMO Familie wurden von Grund auf überarbeitet. Mit zahlreichen Upgrades erreichen Sicherheit, wirtschaftliche und ökologische Effizienz, Flexibilität, Ergonomie und nicht zuletzt die Produktivität ein ganz neues Niveau. Durch die Anpassung der Scanning Parameter und die Verdoppelung der Scanning-Geschwindigkeit (von 150 mm/s auf 300 mm/s) konnte die Produktivität erhöht werden. Gleichzeitig konnte der Geräuschpegel um 34% gesenkt werden. Von einer energiesparenden Steuerung und einem Bedienpult im neuen Design bis hin zu automatisierten Sicherheitsmechanismen und einer verbesserten Sensorkompatibilität – die Produkte der ZEISS PRISMO Familie sind leistungsfähiger als je zuvor.​

Mit ZEISS PRISMO ultra beginnt eine neue Ära​
  • Durch die Anpassung der Scanning Parameter mit der allgemeinen Verdoppelung der Scanning-Geschwindigkeit (von 150 mm/s auf 300 mm/s) wird die Produktivität gesteigert. Mit neuen Sicherheits-Laserscannern wird zusätzlich eine deutlich schnellere Messung als zuvor ermöglicht – unter zuverlässiger Einhaltung hoher Sicherheitsstandards, denn die Scanner reduzieren die Geschwindkeit automatisch, wenn sie Personen oder Gegenstände im Sicherheitsbereich erkennen. Zudem sorgt die Option ZEISS VAST Rotary Table Axis (ZVRA) für höhere Produktivität. Die Achsendefinition auf einem Drehtisch dauert mit diesem Feature nur noch 16 Sekunden – das entspricht einer Zeitersparnis von 75% im Vergleich zu Standard Methoden.​

  • Alle Geräte der ZEISS PRISMO Familie sind von der international anerkannten Deutschen Gesetzlichen Unfallversicherung (DGUV) zertifiziert. Um die Sicherheit weiter zu erhöhen wurden zusätzliche Neuerungen eingeführt, wie die verstellbaren Seitenverkleidungen. Durch die Reduzierung des Abstands zwischen den beweglichen Teilen auf unter 4 mm wird die Quetschgefahr verringert. Die Sicherheits-Laserscanner erfassen zudem das Umfeld der Maschine und reduzieren die Geschwindkeit automatisch, sobald Personen oder Gegenstände im definierten Bereich erkannt werden.​

  • Mit dem eingebauten ZEISS PowerSaver wird das KMG bei Nichtbetrieb automatisch von der Stromversorgung getrennt. Die Benutzer können die Aktivierung des Features individuell einstellen und bestimmte Ausfallzeiten definieren, wodurch der Stromverbrauch reduziert wird. Für weitere Einsparungen sorgt die neue Steuerung ZEISS C99m. Sie hat ein schlankeres Design und senkt den Stromverbrauch im Vergleich zum Vorgängermodell (bei einem internen Testvergleich zwischen alter und neuer Steuerung) um 64%. Zusätzlich sorgt ZEISS AirSaver dafür, dass die Druckluft nach einer voreingestellten Zeit ausgeschaltet wird.​

  • Die Steuerung per Bedienpult sorgt für eine einfache Überwachung und Bedienbarkeit. Bei Nichtgebrauch kann dieses komfortabel im neuen Bedienpulthalter aufbewahrt werden. Auch die meisten Schalter wurden von der Steuerung direkt auf das Bedienpult übertragen. Zudem sorgt eine neue Verkleidung der Vorderseite für einen verringerten Abstand zwischen Bediener und Messvolumen, was schonender bei der Beladung von schweren Bauteilen ist.​

  • Die ZEISS-mass-Technologie ermöglicht eine hohe Sensorvielfalt bei ZEISS PRISMO. Durch die neue Steuerung ZEISS C99m ist das KMG nun außerdem mit zwei weiteren Sensoren kompatibel: ZEISS ROTOS (Rauheitssensor) und ZEISS LineScan (optischer Sensor), für noch mehr operative Flexibilität.​

Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

Im Mittelpunkt jeder Maschinennutzung steht der Energieverbrauch, der in der aktiven Nutzungsphase eine wesentliche Rolle spielt und die Umweltbilanz maßgeblich beeinflusst. Dank der energiesparenden Funktionen und einer neu entwickelten, energieeffizienten Steuerung ist ZEISS PRISMO ein Paradebeispiel für effizienten Ressourcenverbrauch im Bereich der industriellen Messtechnik. Die ZEISS PRISMO Familie steht für Langlebigkeit und setzt neue Maßstäbe in Bezug auf Präzision, Geschwindigkeit und Nachhaltigkeit. ​

Die neue ZEISS PRISMO Familie ist mit der neuen C99m Steuerung ausgestattet, welche den Stromverbrauch im Vergleich zu den Vorgängermodellen um 64% senkt.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
Mit dem Feature ZEISS PowerSaver wird die Maschine bei Nichtbetrieb von der Stromversorgung getrennt und der Stromverbrauch reduziert sich während der Ausfallzeiten auf null. Die Benutzer können die Aktivierung des ZEISS PowerSaver zu bestimmten Zeiten festlegen.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
ZEISS AirSaver sorgt für weitere Einsparungen und schaltet die Druckluft nach einer voreingestellten Zeit automatisch ab. ​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

Technische Daten

Genauigkeit ab

0,5 + L/500 µm​

Temperaturbereich

20-22°C

ZEISS mass Technologie

Ja

DGUV-konform

Ja

Retrofit von älteren Modellen möglich

Ja

ZEISS PowerSaver

Ja

ZVRA- und ZVR-Kompatibilität

ZVRA (optional erhältlich)

Maßstab aus Glaskeramik

ZERODUR®: Auflösung 20 nm

Größen

7/10/5 – 16/30/10

Verschiedene Größen für vielfältige Anwendungen​
Verschiedene Größen für vielfältige Anwendungen​

ZEISS PRISMO ultra​

Verschiedene Größen für vielfältige Anwendungen​

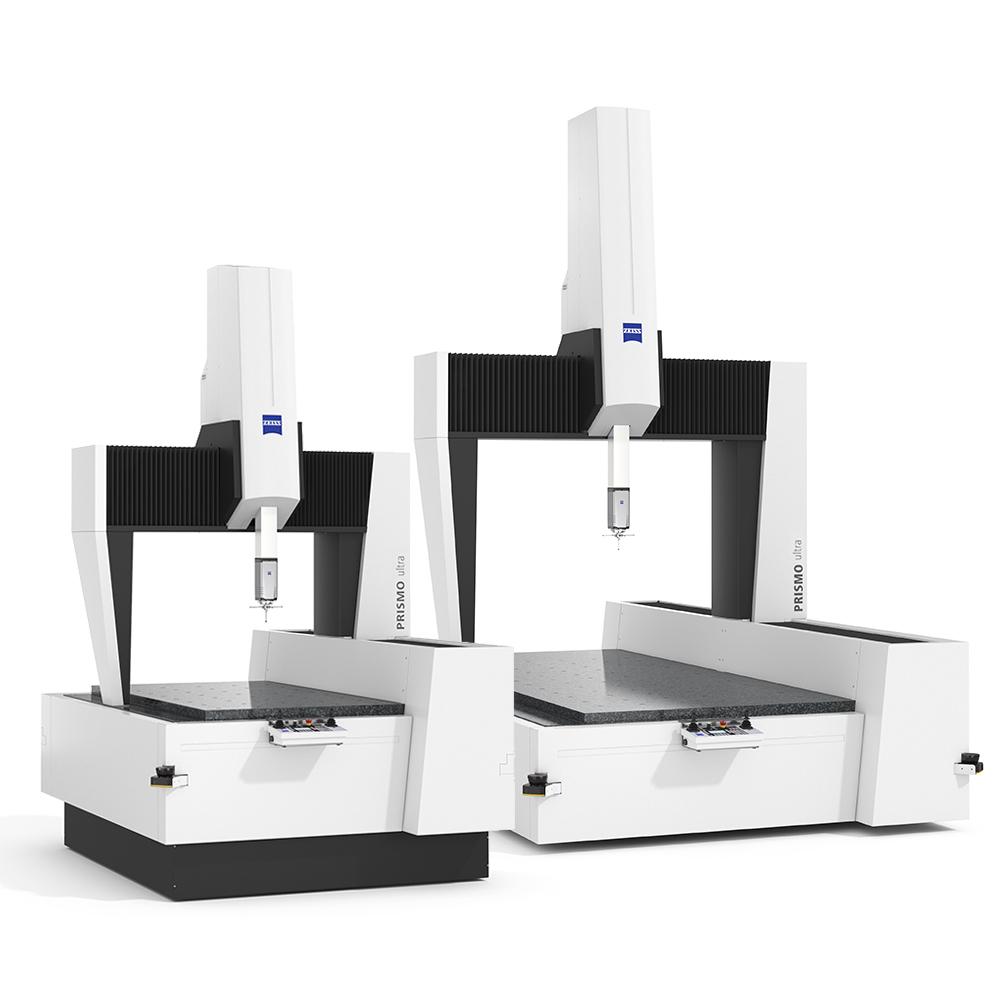

ZEISS PRISMO ultra ist in verschiedenen Größen erhältlich. Von der kleinsten Version mit einem Messbereich von 700 x 1000 x 500 mm bis zur größten Bauweise dieses Koordinatenmessgeräts mit einem Messbereich von 1600 x 3000 x 1000 mm. ​
