Portalmessgeräte

Portalmessgeräte​

Effizient und präzise messen ​

Abgestimmt auf die Herausforderungen der industriellen Messtechnik​ ​

Hohe Präzisionsansprüche erfordern eine strenge Kontrolle der Fertigungsqualität. Um diese Standards erfüllen zu können, sind präzise Messergebnisse notwendig. ZEISS Portalmessgeräte sind auf diese Anforderungen ausgelegt und zeichnen sich durch hohe Genauigkeit und geringe Messabweichungen aus und sind für eine Vielzahl an Anwendungen geeignet.​

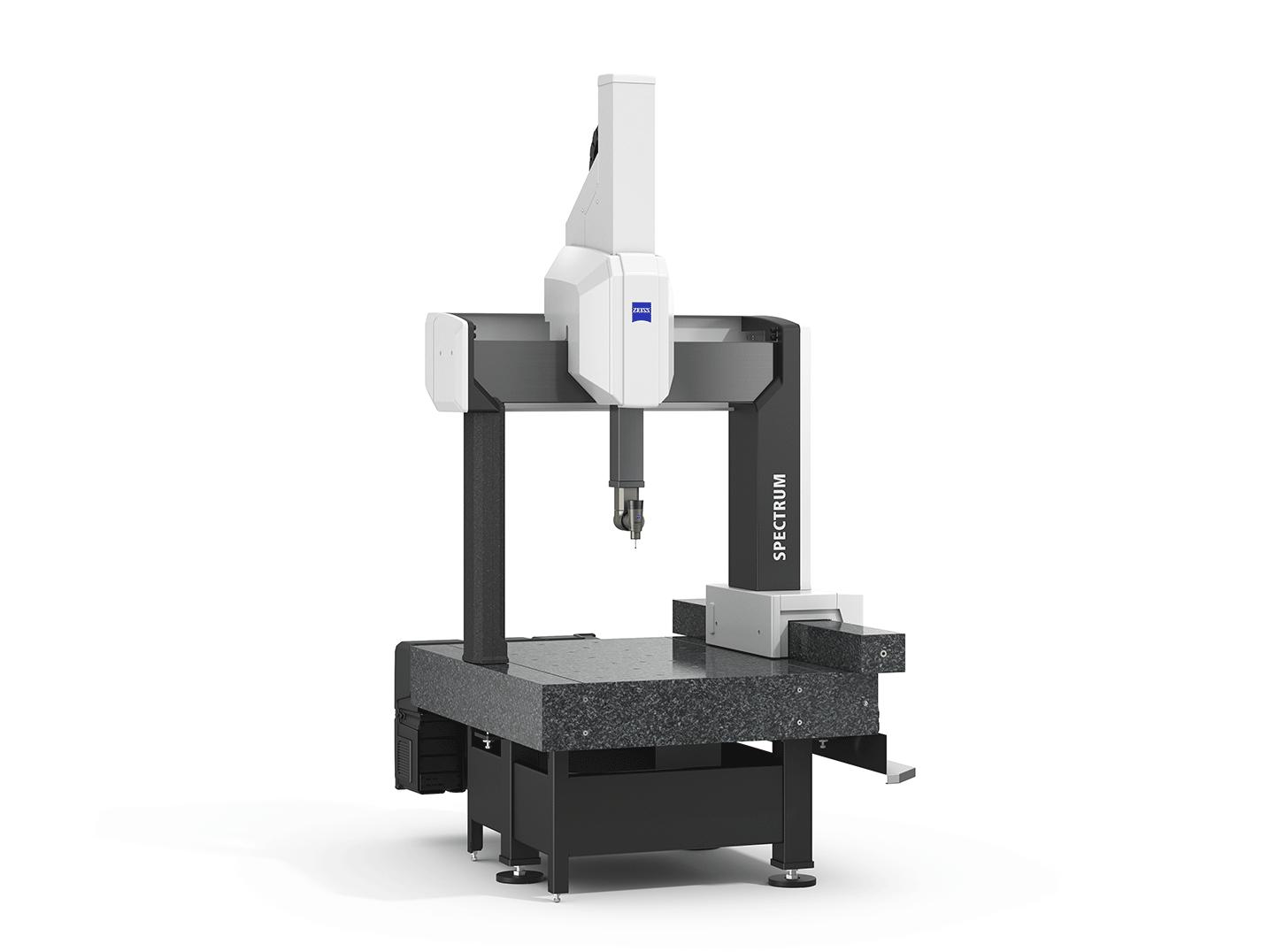

ZEISS SPECTRUM

ZEISS SPECTRUM Familie

Der Einstieg in die ZEISS KMG-Welt​

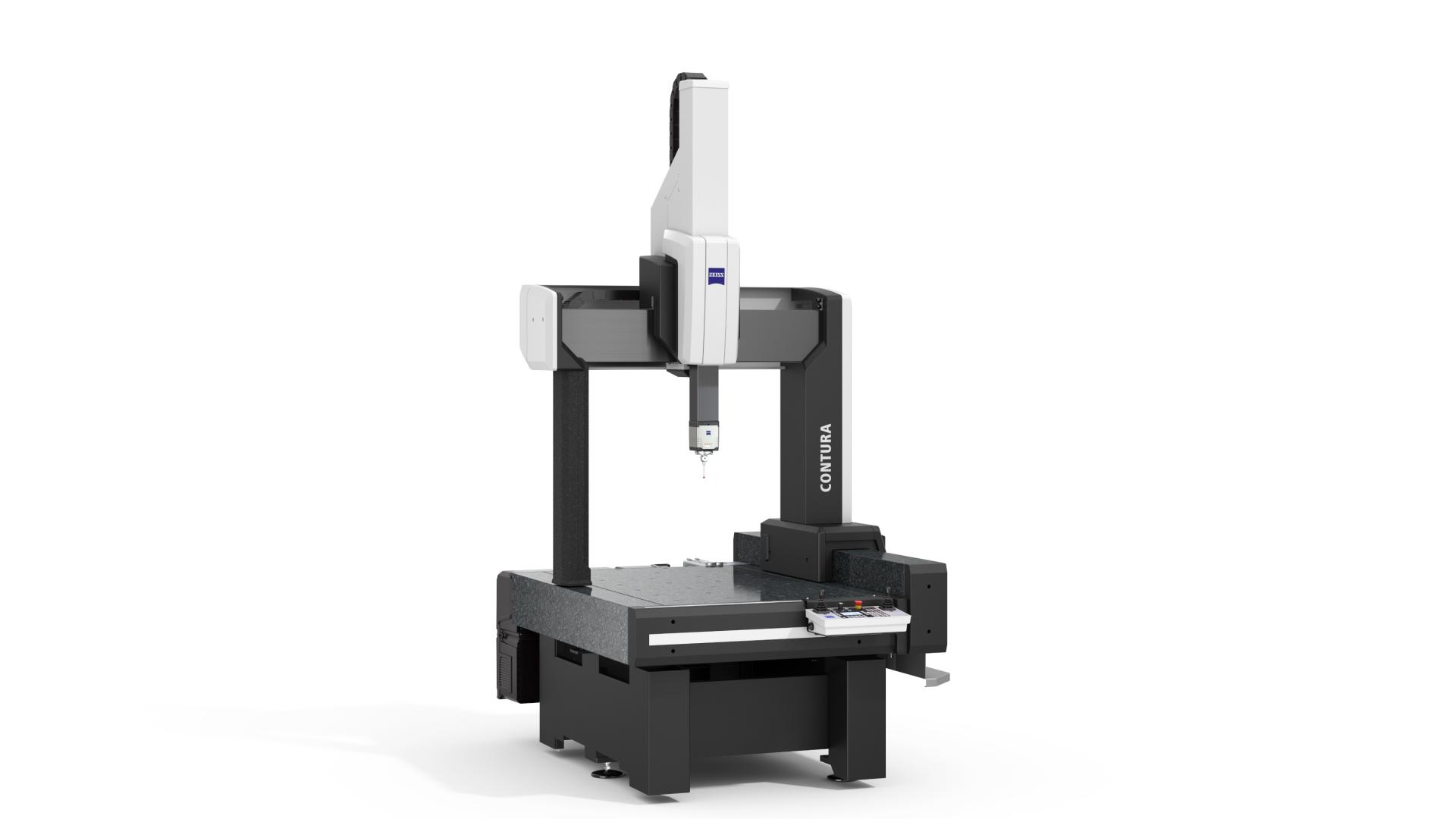

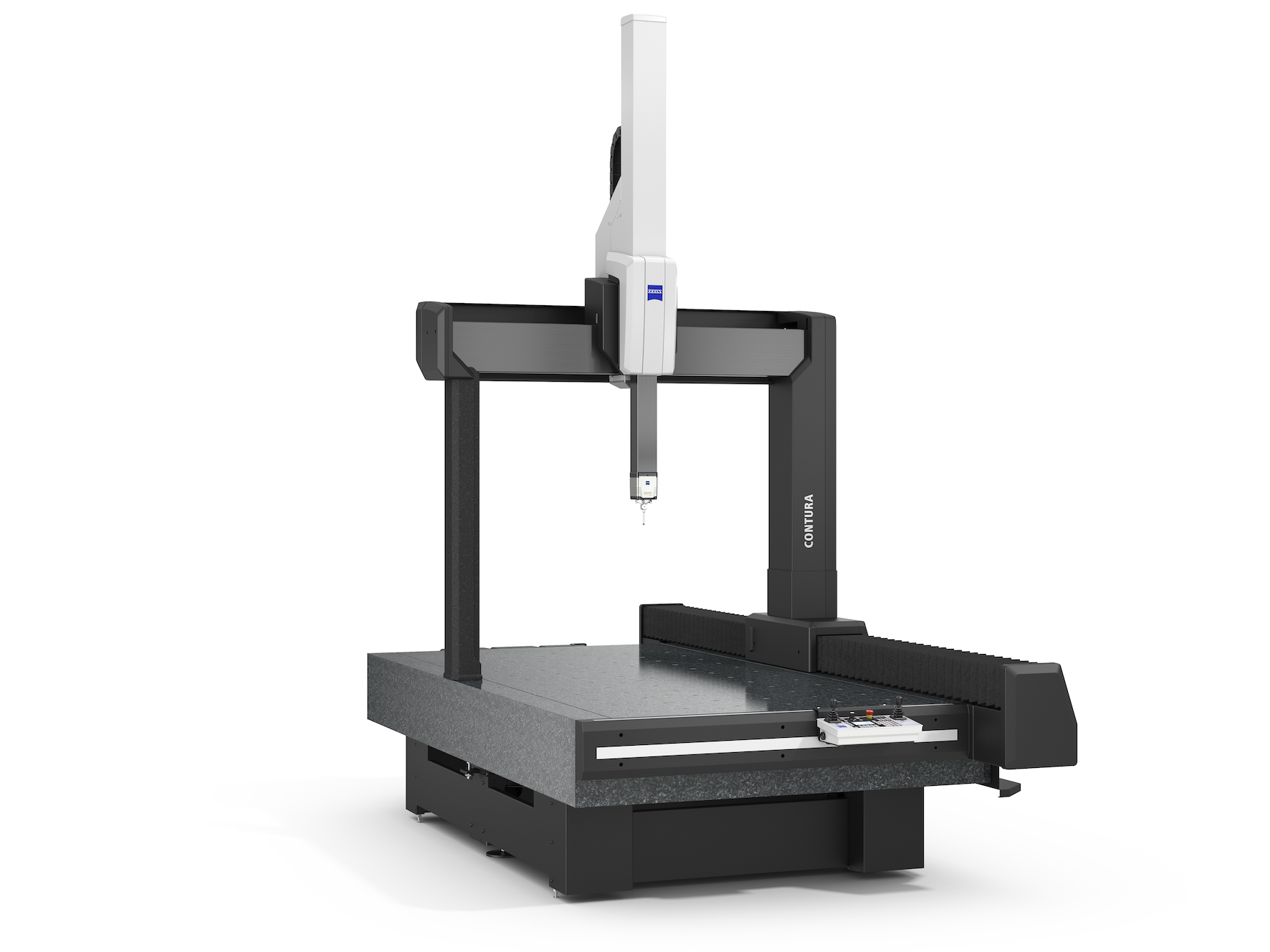

ZEISS CONTURA

ZEISS CONTURA

Für flexible Messaufgaben in der Performance-Klasse

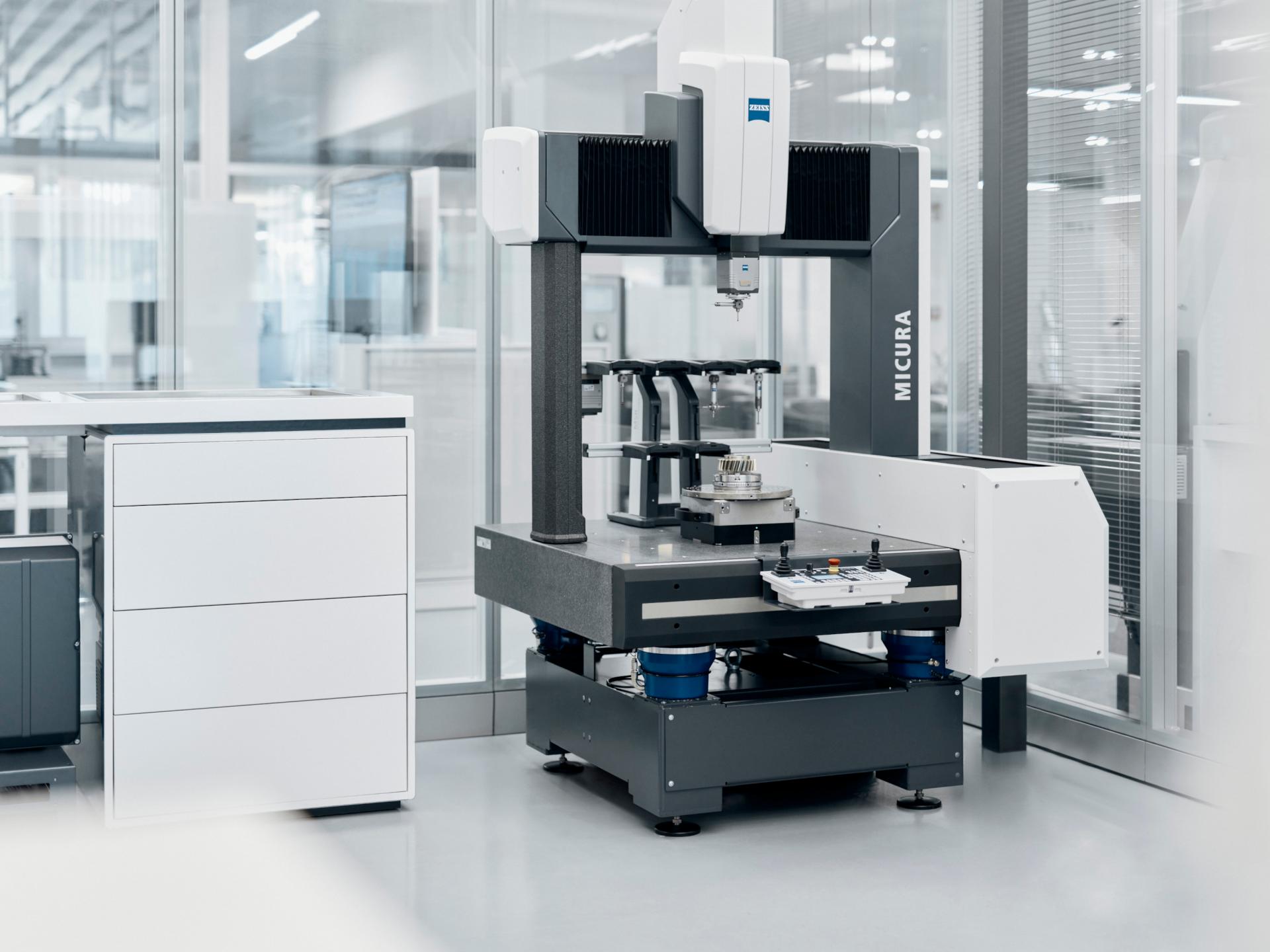

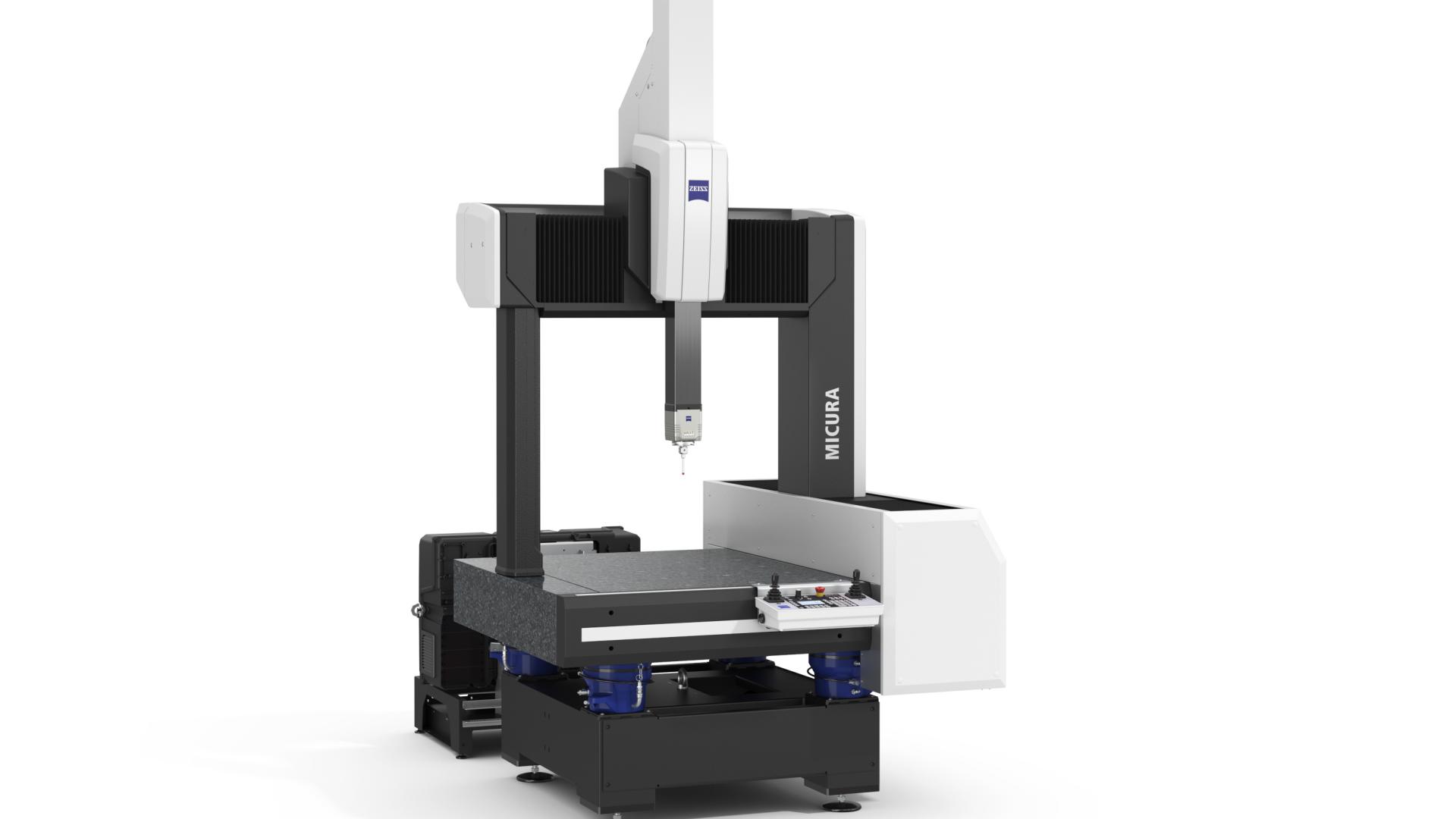

ZEISS MICURA

ZEISS MICURA

Für kleine Bauteile mit engen Toleranzen ​

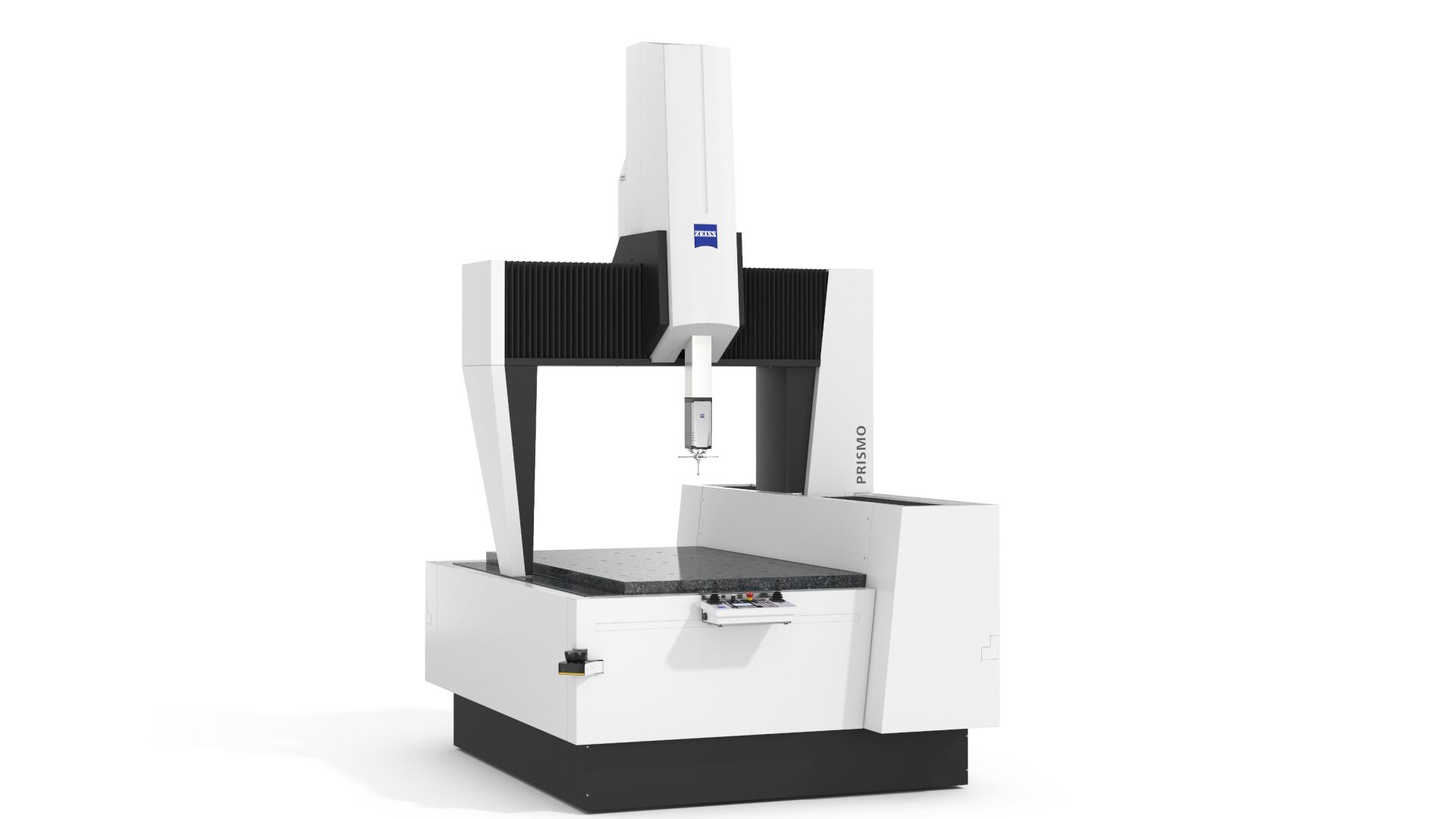

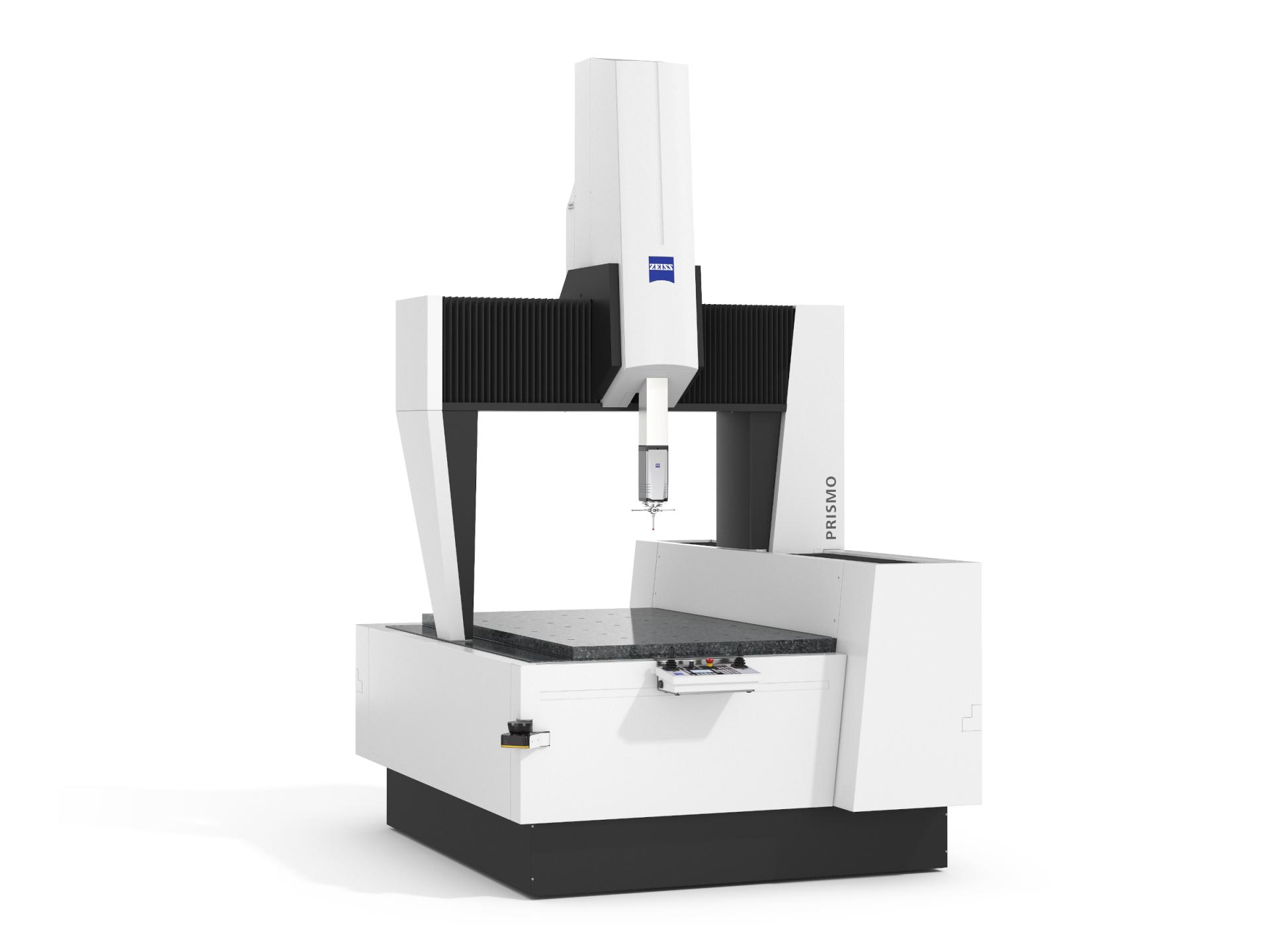

ZEISS PRISMO Familie

ZEISS PRISMO Familie

Für flexible Messaufgaben in der Präzisions-Klasse

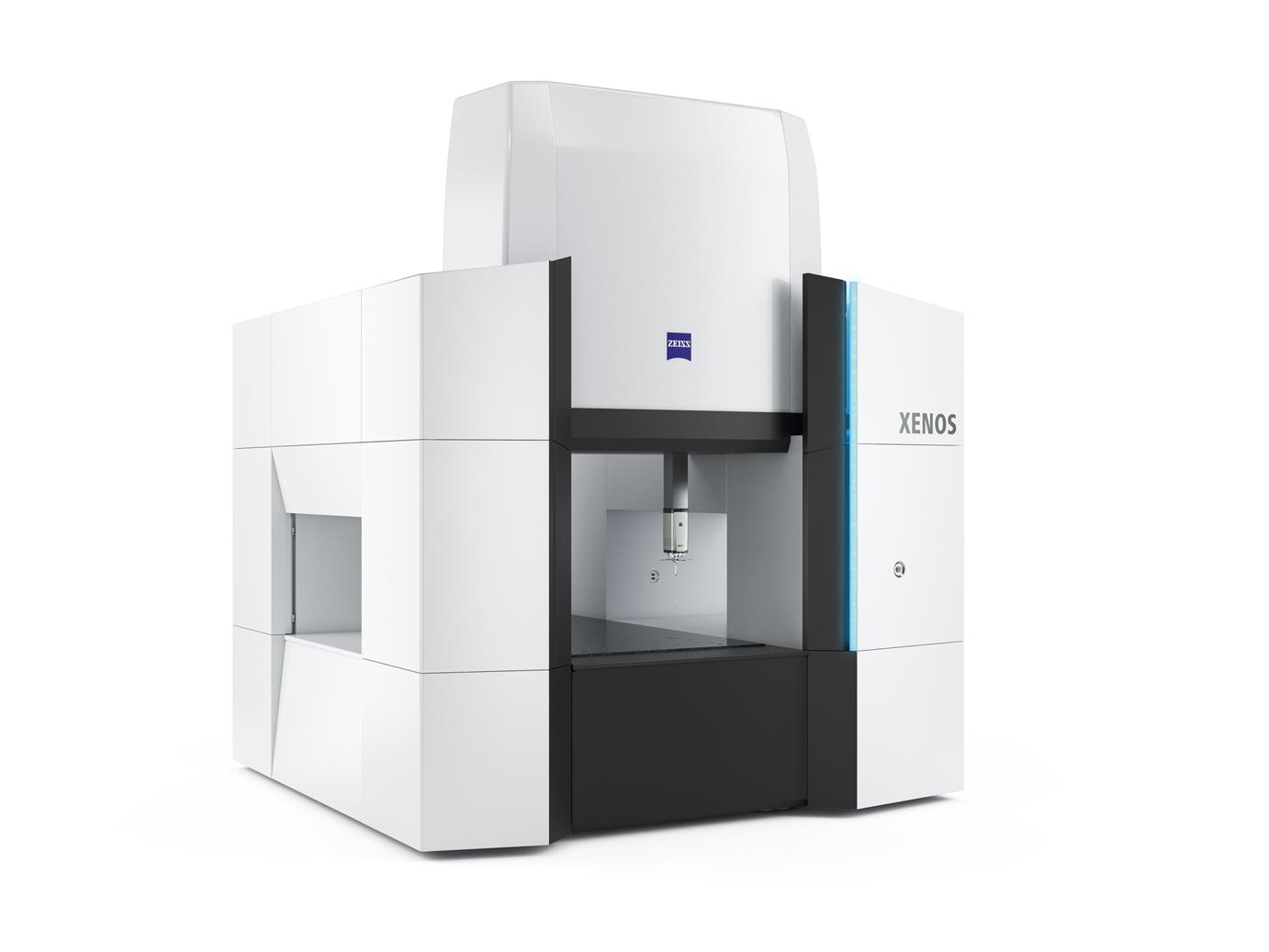

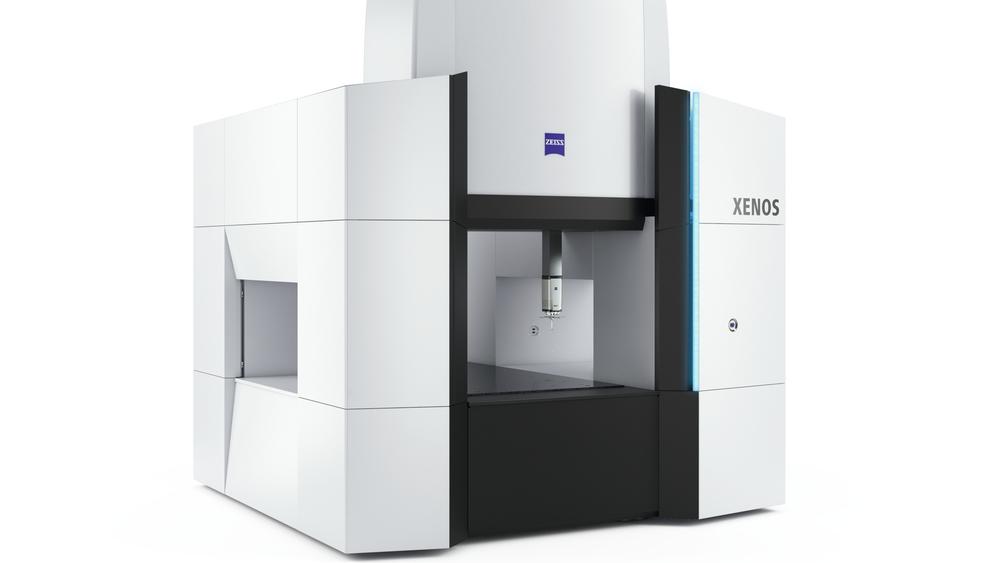

ZEISS XENOS

ZEISS XENOS​

Das Referenzgerät

Technischer Vergleich

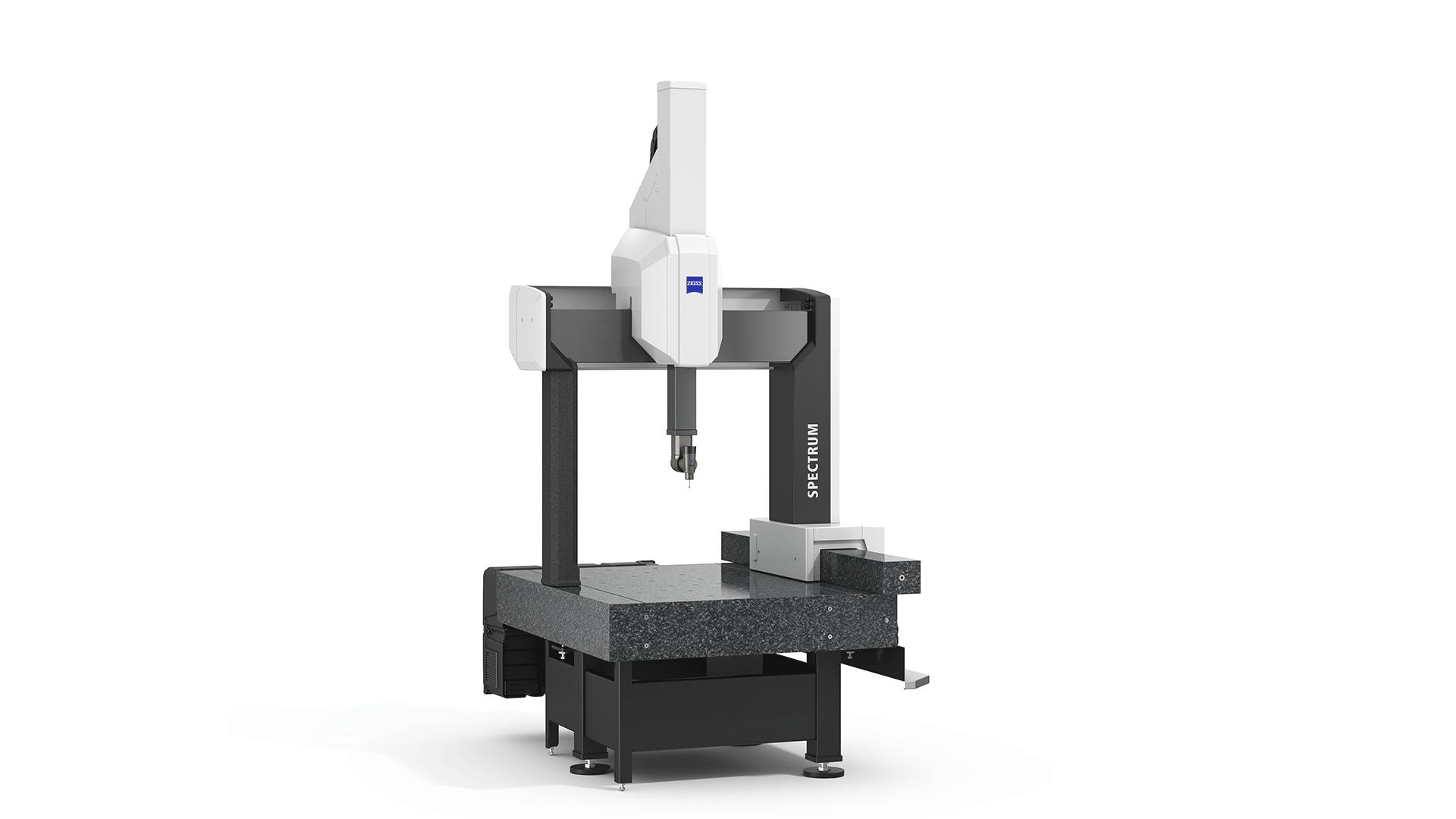

ZEISS SPECTRUM
ZEISS SPECTRUM Familie
ZEISS CO
ZEISS CONTURA

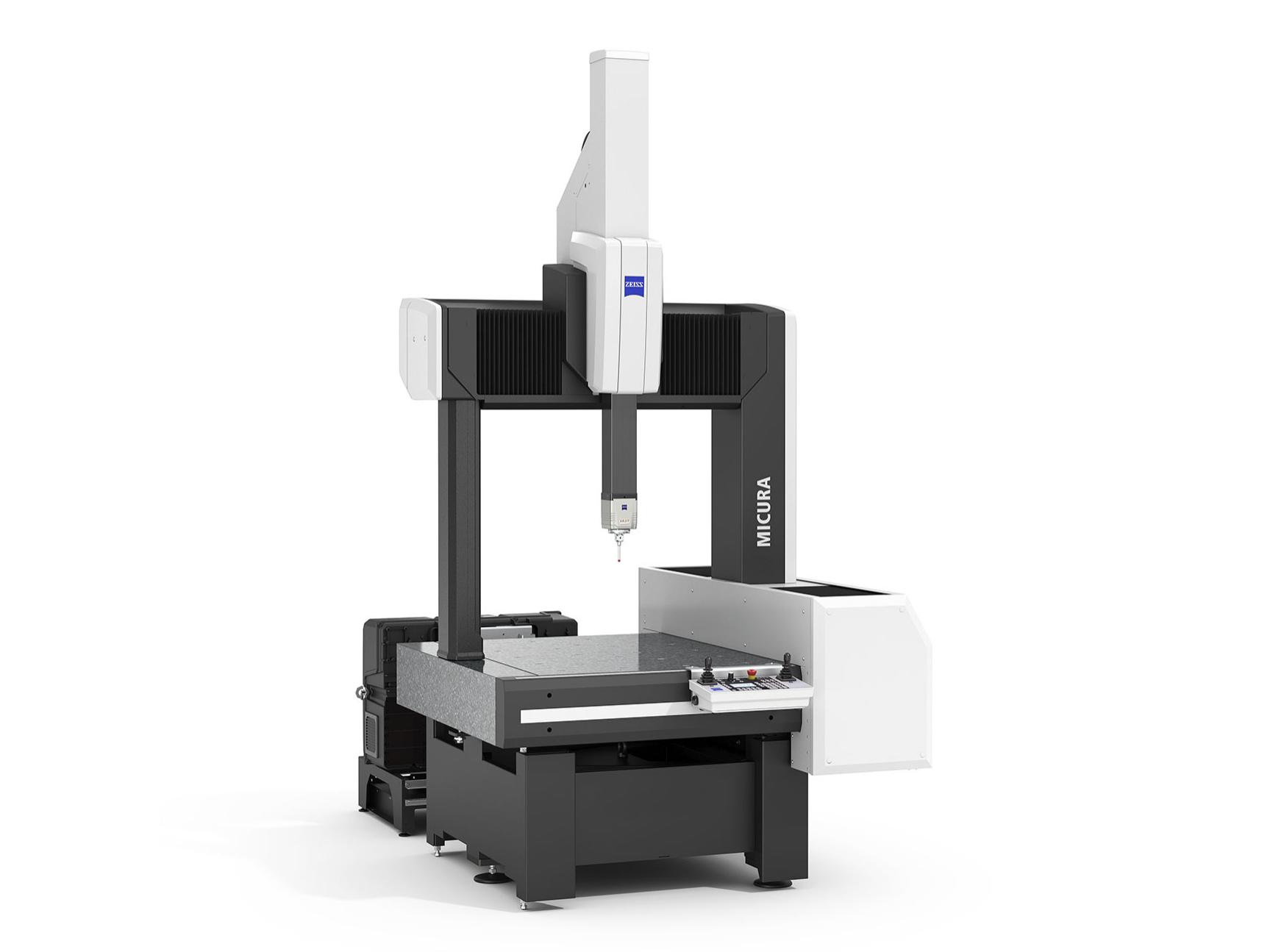

ZEISS MICURA
ZEISS MICURA
ZEISS PRISMO
ZEISS PRISMO Familie
ZEISS XENOS
ZEISS XENOS

Größe in dm​

Verschiedene Größen​

In X: 5 - 10​
In Y: 5 -16​
In Z: 6

Verschiedene Größen​

In X: 7 -12​
In Y: 7 - 24​
In Z: 6 - 10

5/7/6

Verschiedene Größen​

​In X: 7 - 16​
In Y: 9 - 42 ​
In Z: 5 -14

9/13/7

Genauigkeit ab

1,8 + L/300 µm

1,4 + L/350 μm

0,7 + L/400 µm

0,5 + L /500 μm

0,2 + L/1000 μm

Sensoren

Je nach Modell:
ZEISS direct XDT
ZEISS direct VAST XXT
ZEISS RDS C5 CAA VAST XXT
ZEISS VAST XT gold

Vielzahl an Sensoren durch mass Technologie ​

ZEISS VAST XT gold, ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS XDT, ZEISS DotScan, ZEISS ViScan, ZEISS LineScan, ZEISS direct VAST XXT

ZEISS VAST XT gold​
ZEISS VAST XTR gold

Vielzahl an Sensoren durch mass Technologie​

ZEISS VAST gold, ZEISS VAST XT gold (je nach Modell), ZEISS VAST XTR gold, ZEISS RDS, ZEISS VAST XXT, ZEISS DotScan, ZEISS LineScan, ZEISS ViScan, ZEISS ZAS, ZEISS ROTOS (je nach Modell)

ZEISS VAST gold

Maximales Werkstückgewicht

400 – 1500 kg (größenabhängig)

730 – 1200 kg (größenabhängig)

730 kg

1000 – 5000 kg (größen- und modellabhängig)

1000 kg

Software

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

ZEISS CALYPSO

Ihre Vorteile mit Portalmessgeräten von ZEISS​

Hohe Messgeschwindigkeit durch hohe Steifigkeit der Messmaschine​

Hohe Messgeschwindigkeit durch hohe Steifigkeit der Messmaschine​

Um hohe Qualitätsstandards zu garantieren, setzt ZEISS auf drei wesentliche Merkmale: dynamische Steifigkeit, ein geringes Gewicht der bewegten Teile sowie eine zuverlässige Isolierung von Umgebungseinflüssen​.

Entscheidend für die Genauigkeit ist die dynamische Steifigkeit der Messmaschine. Nur so lassen sich auch beim Scanning mit hohen Geschwindigkeiten Messabweichungen vermeiden. Um bei jedem Einsatz eine hohe Performance zu gewährleisten, zeichnen sich ZEISS Portalmessgeräte durch Temperatur- und Schwingungsisolierungen sowie abschirmende Verkleidungen aus, um das Messgerät vor Umgebungseinflüssen zu schützen. Der Messtisch der Portal-KMGs besteht aus Granit. Um die bewegten Teile dagegen möglichst leicht und dennoch steif zu produzieren, setzt ZEISS auf Keramik und DLC-Aluminium. Zudem werden Portalmessgeräte von ZEISS mit Luftlagern ausgestattet. Die optimale Verteilung dieser Luftlager garantiert reibungs- und verschleißfreies Gleiten bei vielen Anwendungen.​

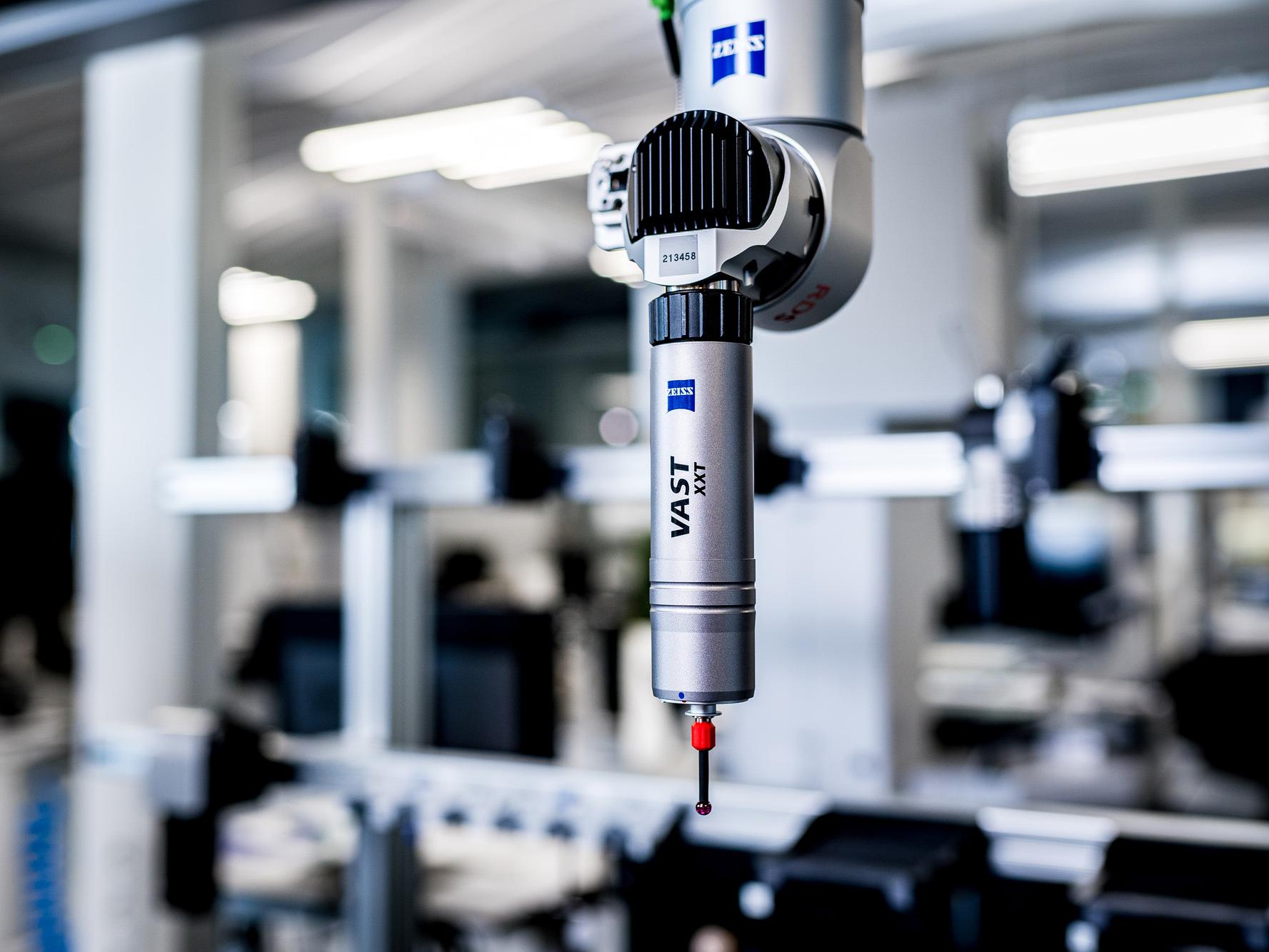

ZEISS VAST XXT Messkopf in der Anwendung

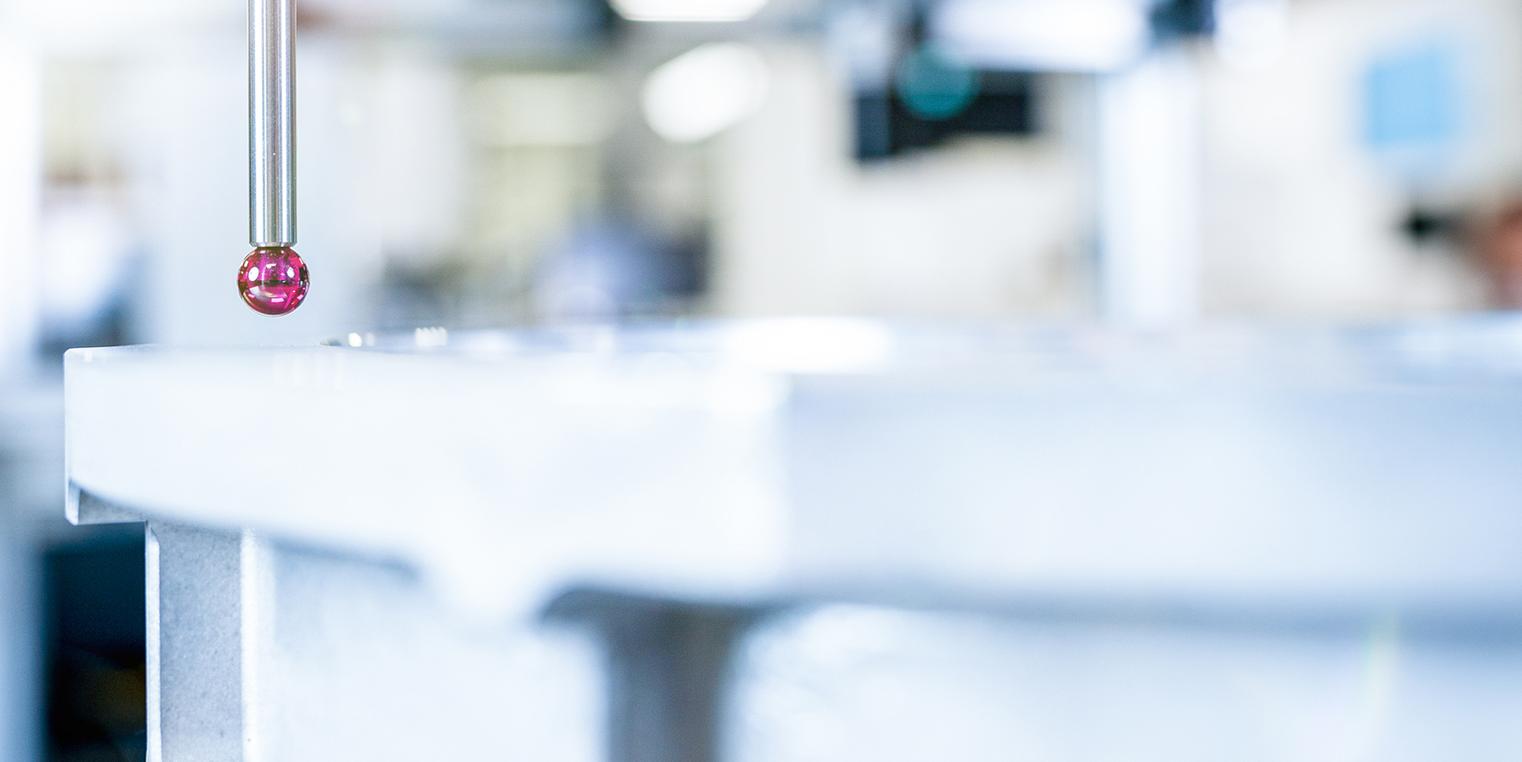

Verkürzte Messzeiten dank individueller Tastersysteme von ZEISS​

Die ZEISS VAST-Scanningmessköpfe ermöglichen auch den Einsatz von langen und schweren Tastersysteme, womit das zeitsparende Scannen von tiefliegenden Merkmalen an Werkstücken ermöglicht wird. Für ein Maximum an Flexibilität und Messgeschwindigkeit lassen sich zudem komplexe Tastersysteme mit unterschiedlich gerichteten Messtastern nutzen. So können Tastersystemwechsel optimiert und die Messzeiten komplexer Teile verkürzt werden.​

Um bei jeder Messung bestmögliche Messergebnisse erzielen zu können, unterstützt Sie das Original-Zubehör von ZEISS. Denn die erprobte Kombination aus Materialien, Konstruktion und Technik entfaltet erst dann ihr volles Potential, wenn die einzelnen Komponenten des Messgeräts perfekt aufeinander abgestimmt sind.​

Das passende Zubehör für Ihre Portalmessgeräte finden Sie im ZEISS Webshop.

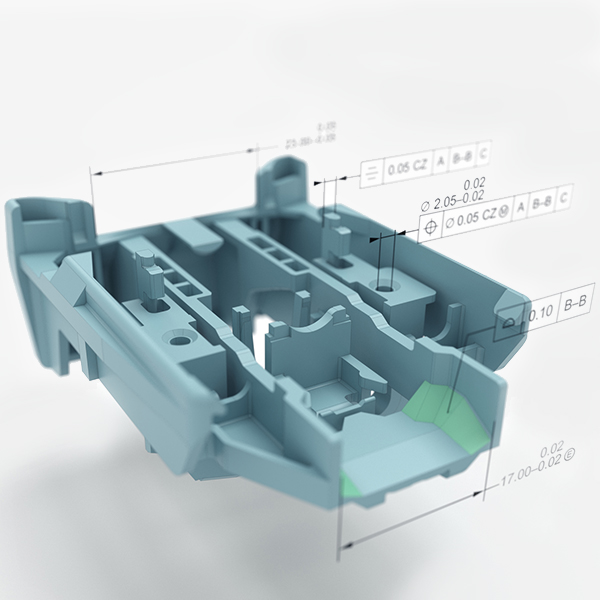

Universale Messsoftware​

Universale Messsoftware​

Jedes ZEISS Portalmessgerät ist mit der Universalmesssoftware ZEISS CALYPSO kompatibel. Die skalierbare Reporting- und Statistiksoftware ZEISS PiWeb, die Anwender dabei unterstützt, aufschlussreiche Messprotokolle zu erstellen, ist bereits in der Messsoftware-Lösung ZEISS CALYPSO integriert.​

Portalmessgeräte mit Scanning-Technologie​

Um Kunden bei jeder messtechnischen Herausforderung bestmögliche Messergebnisse zu garantieren, setzt ZEISS auf Portalmessgeräte mit Scanning-Technologie. ZEISS stützt die Präzision seiner Messgeräte dabei auf drei Säulen:​ Aktives Scanning sorgt für maximale Präzision und erhöhte Messgeschwindigkeit und ermöglicht gleichzeitig das Abtasten unbekannter Konturen​. Die ZEISS VAST navigator Technologie erlaubt schnelles Scannen von kreisförmigen Elementen bei höchster gleichbleibender Genauigkeit. Mit FlyScan, ein Element aus VAST performance, Werkstücke mit unterbrochenen Konturen scannen und so von geringen Programmier- und Messzeiten profitieren.

Vorteile auf einen Blick

Vorteile auf einen Blick​

  • Hohe Messgeschwindigkeit ​
  • Verkürzte Messzeiten durch Tastersystemwechsel-Optimierung
  • Vollständige Messergebnisse durch Scanning-Technologie​
  • Passgenaue Lösungen durch breites Portfolio​
  • Auswertungen in ZEISS CALYPSO und ZEISS PiWeb​
  • Umfangreiches ZEISS Serviceangebot​


Weitere Angebote von ZEISS

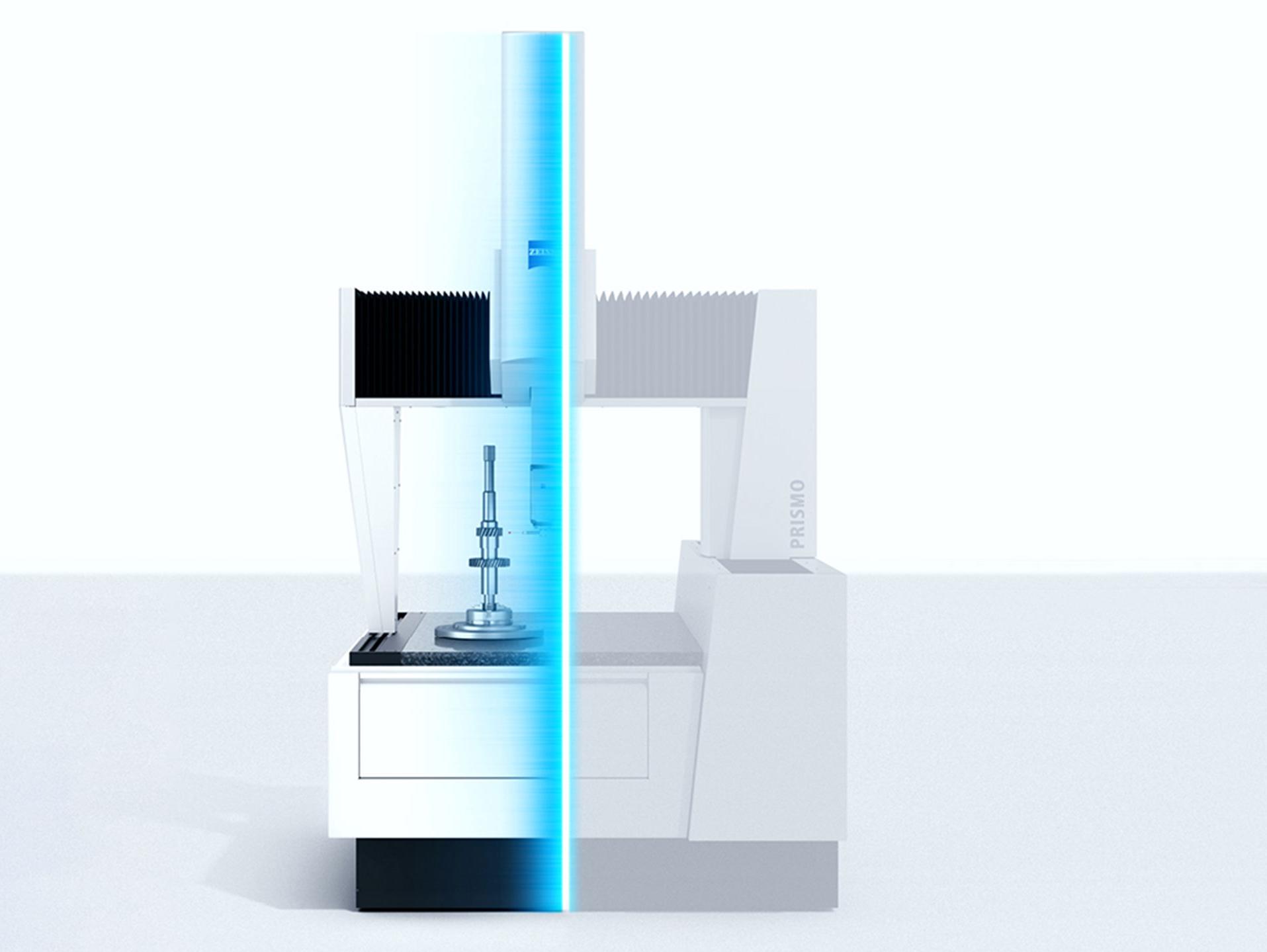

ZEISS Retrofit

ZEISS Retrofit: Performance-Upgrade für Ihr KMG​

Machen Sie Ihre Portalmessmaschine fit für die Zukunft und profitieren Sie von 60% Zeitersparnis dank neuer Funktionalitäten. Verfügbar für Maschinen die nicht älter als 30 Jahre sind.​

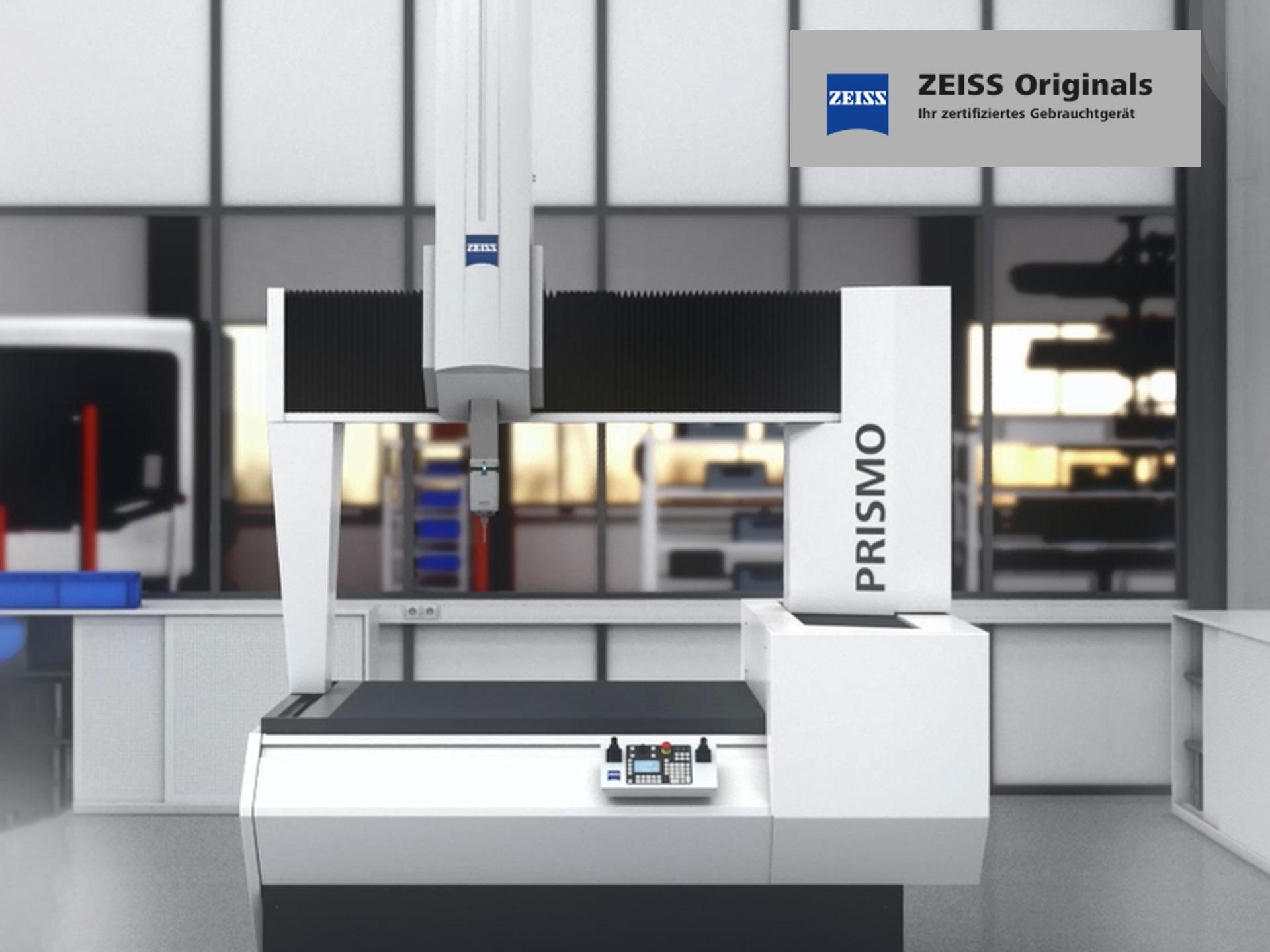

ZEISS Originals
