Wenn Präzision entscheidet​

Entdecken Sie die ZEISS PRISMO Familie​

​ Starten Sie in eine neue Ära der Präzision. ZEISS PRISMO ist seit über 30 Jahren eines der präzisesten KMG auf dem Markt und erzielt zuverlässige und reproduzierbare Ergebnisse mit maximaler Genauigkeit. Die Geräte der ZEISS PRISMO Familie bieten die höchsten Messgeschwindigkeiten aller ZEISS KMG und sind für den Einsatz in den unterschiedlichsten Umgebungen geeignet. Die ZEISS PRISMO Familie besteht aus vier Modellen. Ihre hohe Qualität und Messgenauigkeit steigern die Effizienz Ihres Prozesses. Wer bei der Qualitätssicherung in puncto Präzision keine Kompromisse eingehen will, ist mit der ZEISS PRISMO Familie auf der sicheren Seite. Denn hier gilt: Genauigkeit plus Sicherheit sorgt für Produktivität.​

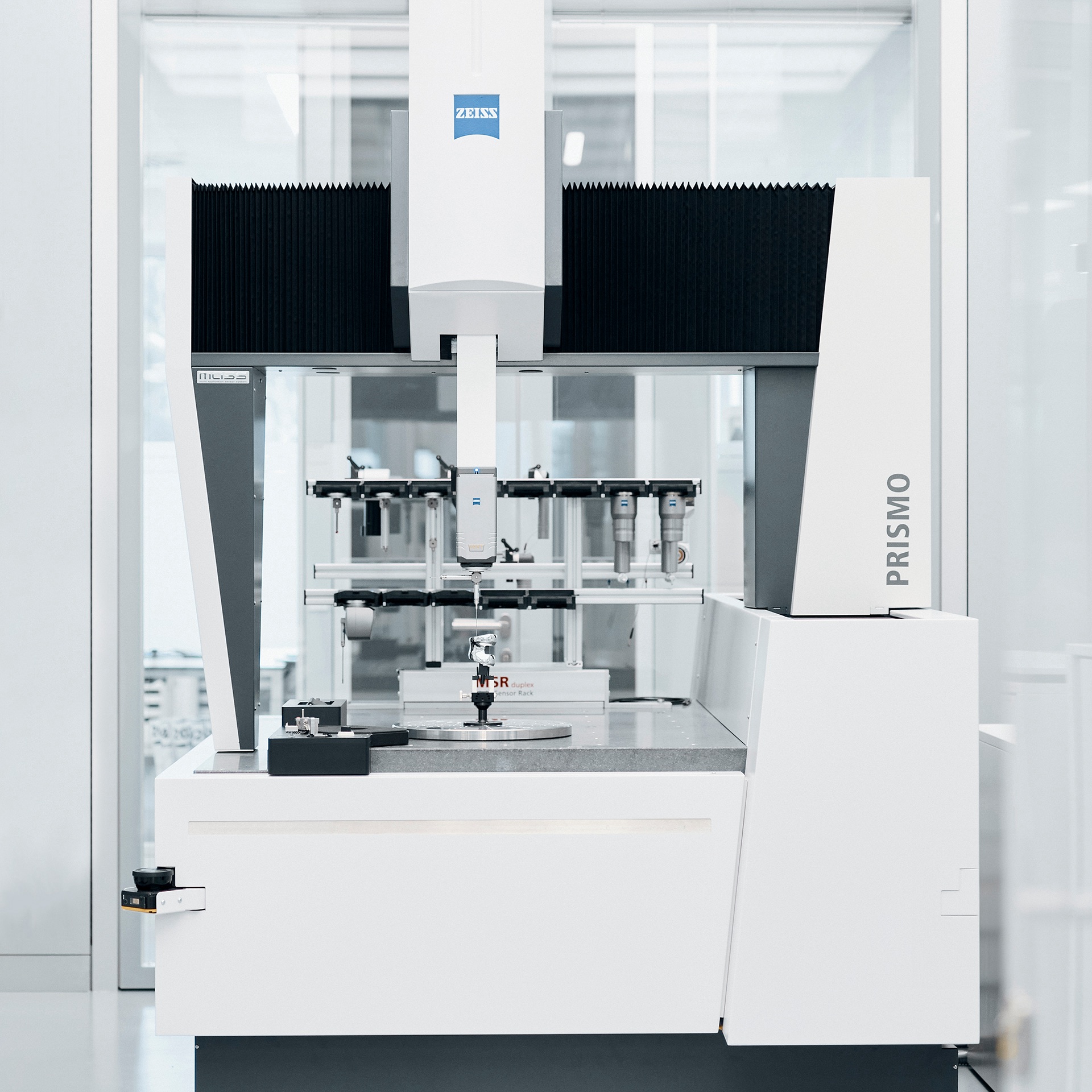

ZEISS PRISMO​

ZEISS PRISMO​

Das Multitalent​

Mit einer Längenmessabweichung ab 0,9 + L/350 µm ist ZEISS PRISMO das Flaggschiff unter den ZEISS KMG und bietet maximale Produktivität und hervorragende Leistungen.​

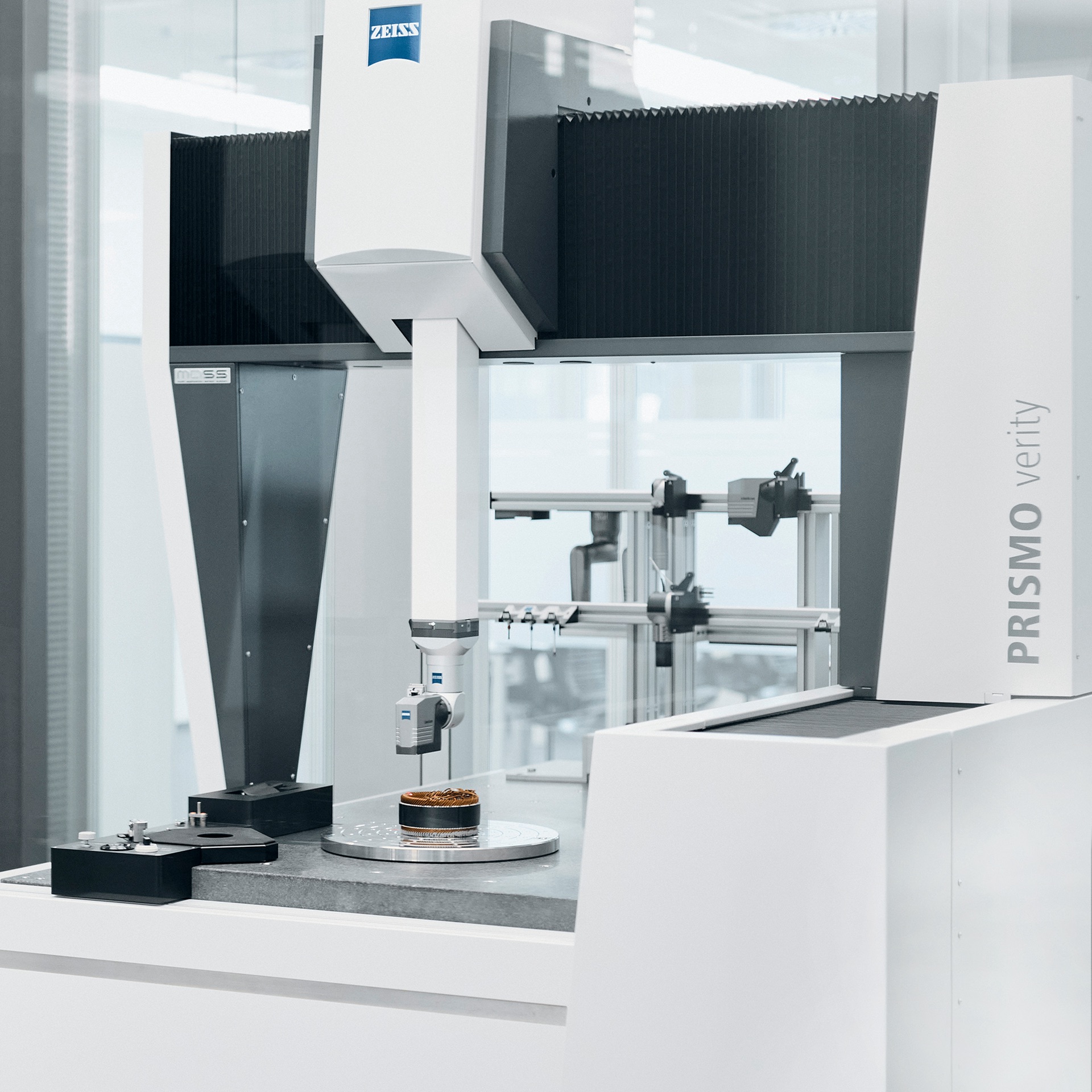

ZEISS PRISMO verity​

ZEISS PRISMO verity​

Der neue Standard​

ZEISS PRISMO verity liefert Ergebnisse mit einer Längenmessabweichung ab nur 0,7 + L/400 µm und überzeugt mit verbesserten Werten bei der Formmessung.​

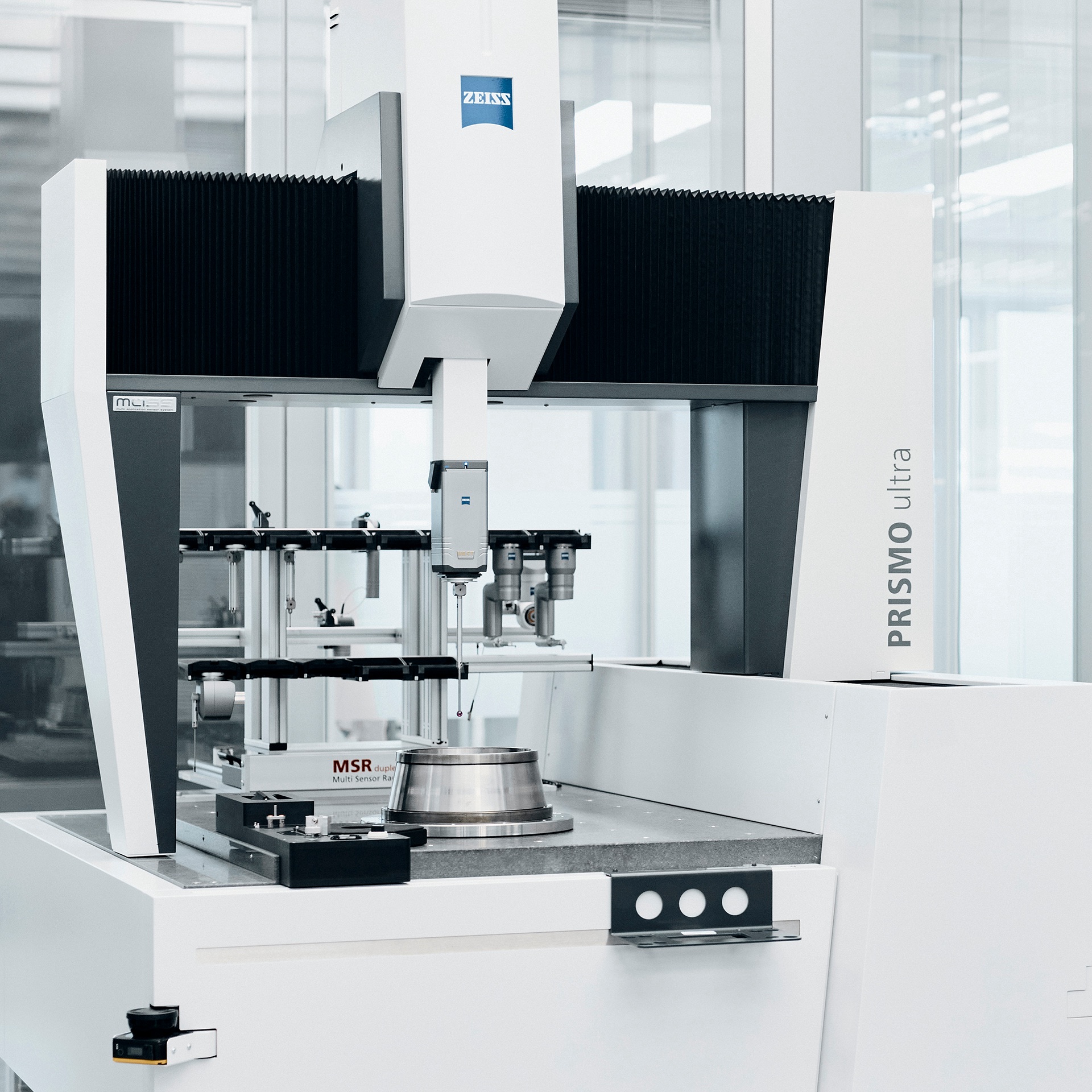

ZEISS PRISMO ultra​

ZEISS PRISMO ultra​

Höchste Präzision in der PRISMO Familie​

Mit einer Längenmessabweichung von 0,5 + L/500 µm verbessert ZEISS PRISMO ultra die Präzision noch weiter und eignet sich daher besonders für Forschungs- und Kalibrierungsaufgaben, sowie Referenzlabore.​

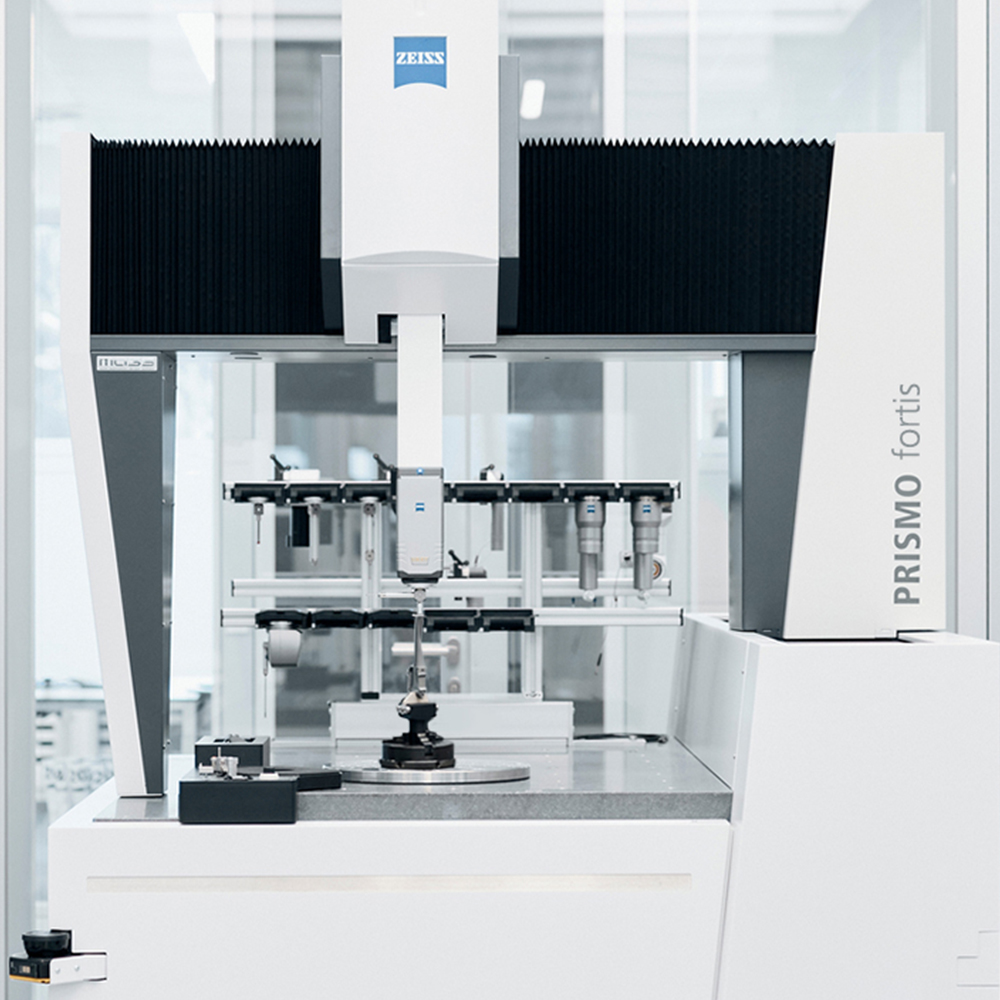

ZEISS PRISMO fortis

ZEISS PRISMO fortis​

Präzision in Produktionsumgebungen​

ZEISS PRISMO fortis ist auf den Einsatz in Produktionsumgebungen ausgelegt und bietet selbst bei Temperaturen von bis zu 40°C höchste Präzision.​

ZEISS PRISMO setzt neue Maßstäbe

Mehr als nur ein Facelift: Die Flaggschiff-Familie unter den Koordinatenmessgeräten von ZEISS wurde von Grund auf überarbeitet. Mit zahlreichen Upgrades erreichen Sicherheit, wirtschaftliche und ökologische Effizienz, Flexibilität, Ergonomie und nicht zuletzt die Produktivität ein ganz neues Niveau.

Sicherheits-Laserscanner und DGUV-Zertifizierung​

Erhöhte Sicherheit​

Sicherheits-Laserscanner und DGUV-Zertifizierung​

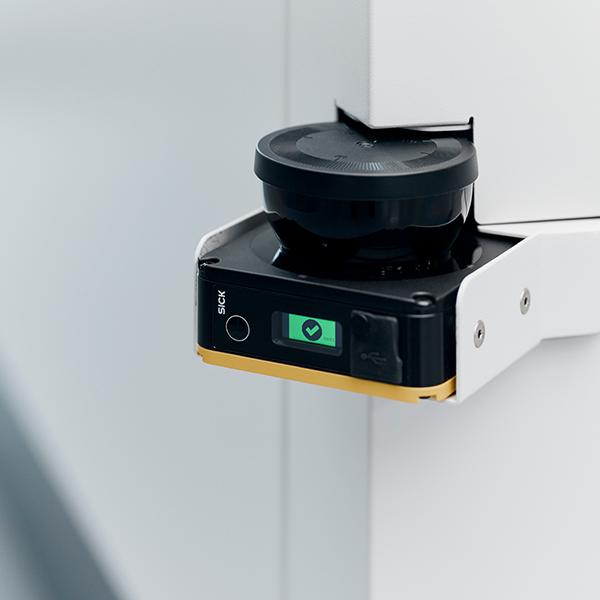

ZEISS PRISMO verfügt über Sicherheits-Laserscanner, welche nicht nur vollständig jede Ecke erfassen, sondern auch eine automatische Geschwindigkeitsreduzierung auslösen, sobald sie Bewegungen oder Gefahren im Sicherheitsbereich erkennen.​

Zudem ist jedes ZEISS PRISMO Gerät offiziell von der international anerkannten Deutschen Gesetzlichen Unfallversicherung (DGUV) zertifiziert. Diese freiwillige Zertifizierung ist einzigartig unter den Anbietern von KMG. Zur Einhaltung der DGUV-Richtlinien wurden zusätzliche Neuerungen eingeführt, wie die verstellbaren Seitenverkleidungen. Durch die Reduzierung des Abstands zwischen den beweglichen Teilen auf unter 4 mm wird die Quetschgefahr verringert.

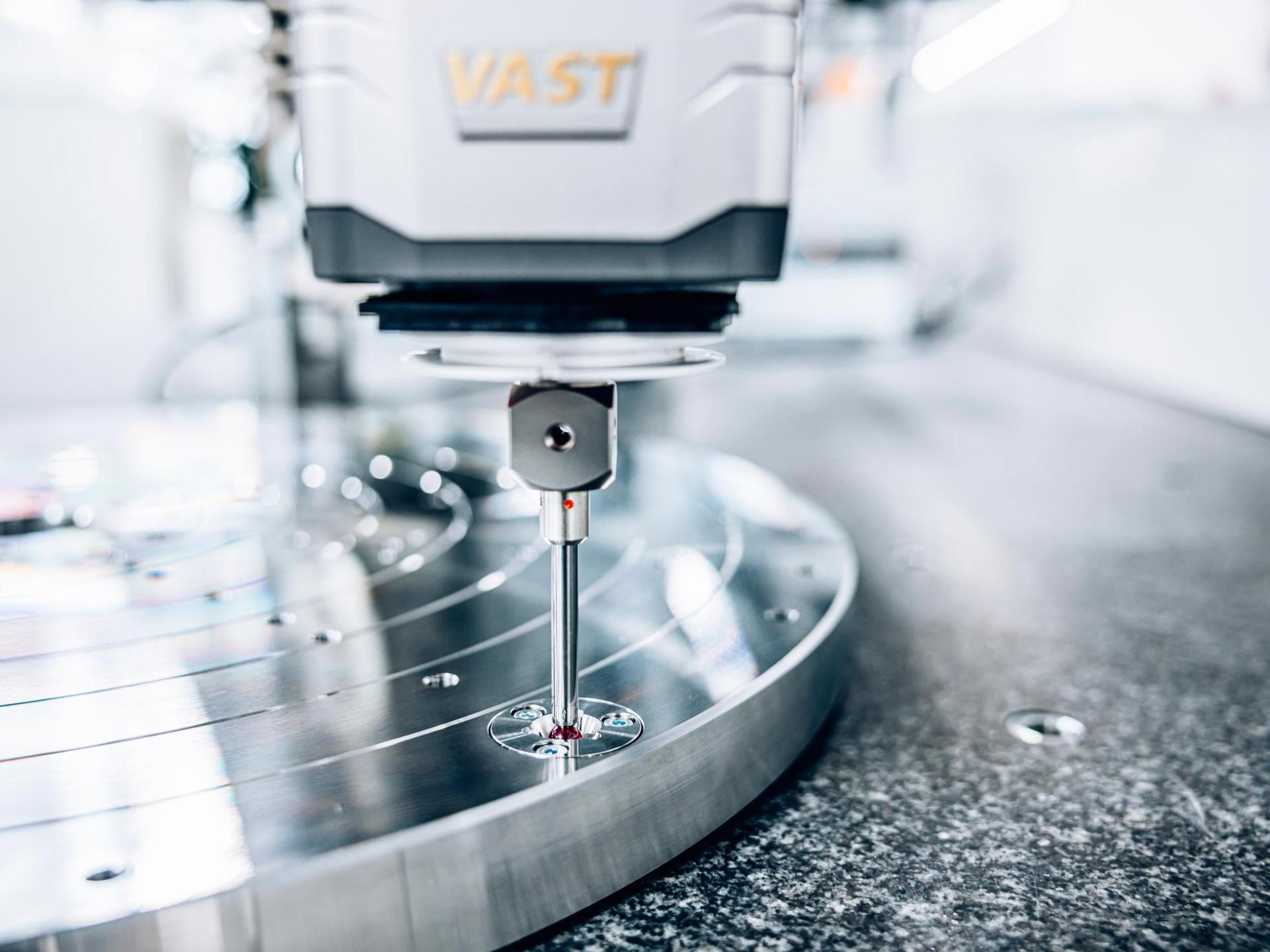

Geschwindigkeit und optionaler ZEISS Vast Rotary Table Axis​

Maximale Produktivität​

Geschwindigkeit und optionaler ZEISS Vast Rotary Table Axis​

Die neuen Sicherheits-Laserscanner sind mit einer Funktion zur automatischen Geschwindigkeitsreduzierung ausgestattet und ermöglichen so eine deutlich schnellere Messung als bisher – unter zuverlässiger Einhaltung hoher Sicherheitsstandards.​

Die Geschwindigkeit wird auch durch die Option ZVRA für die Definition der Drehtischachse erhöht. Die Achsendefinition auf einem Drehtisch dauert im Gegensatz zu früher nicht mehr 60 Sekunden, sondern nur noch 15 Sekunden – dank der kontinuierlichen Messung unter Einsatz der speziellen Option ZEISS VAST Rotary Table Axis (ZVRA).​

Bedienpulthalter, Anordnung der Schalter und schlankes Design ​

Verbesserte Ergonomie ​

Bedienpulthalter, Anordnung der Schalter und schlankes Design ​

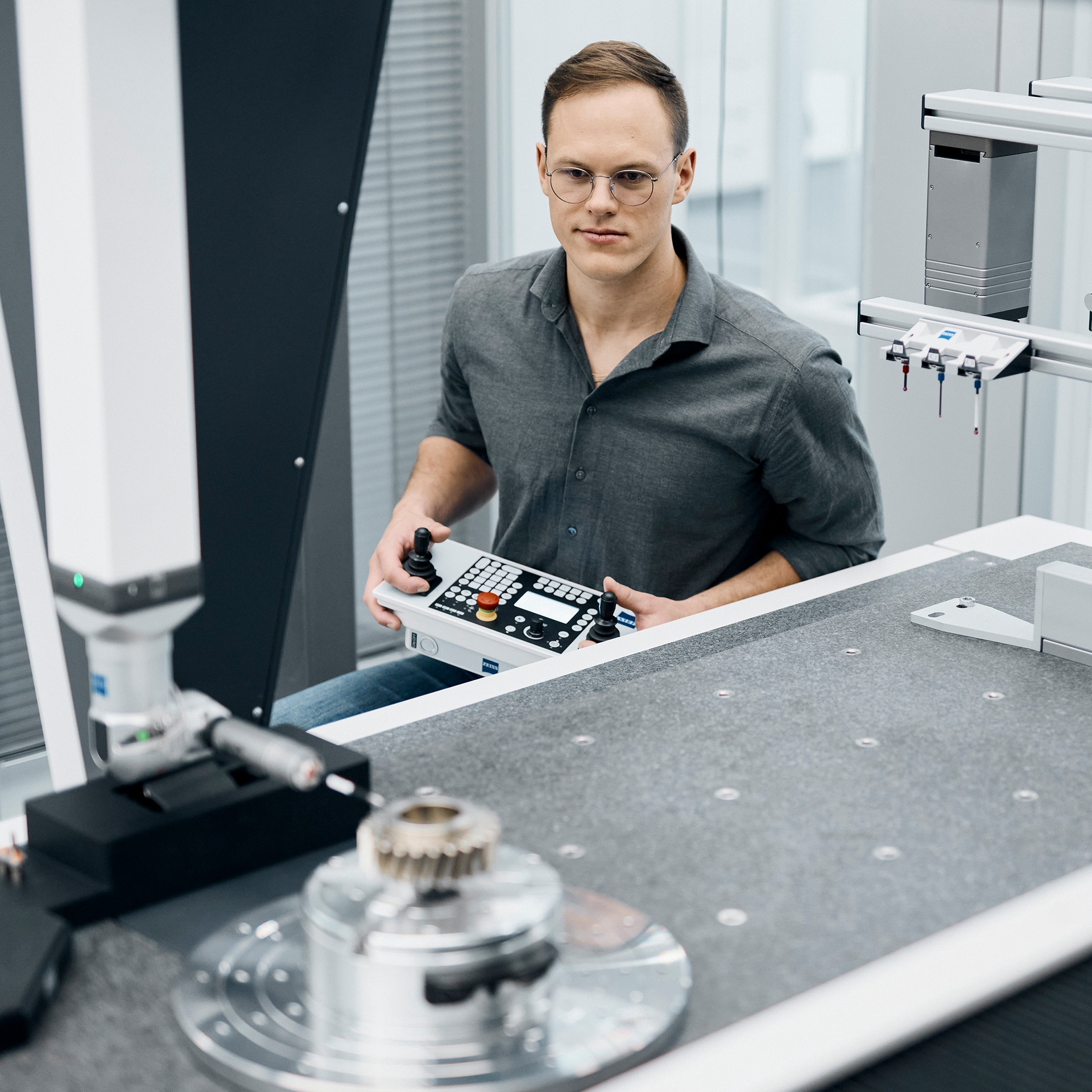

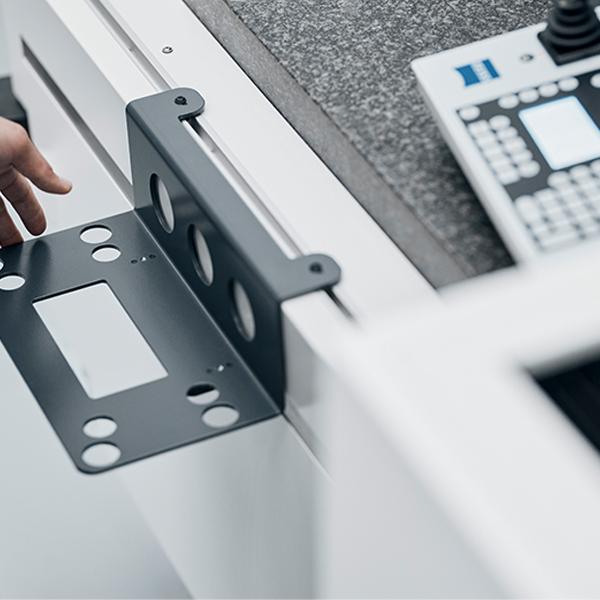

Auch das Thema Ergonomie wurde im Rahmen der neuen ZEISS PRISMO Familie optimiert. Durch den neuen Bedienpulthalter lässt sich das Bedienpult bei Nichtgebrauch praktisch aufbewahren.​

Für eine noch einfachere Bedienung und Überwachung wurden zudem die meisten Schalter nicht mehr auf der Steuerung, sondern direkt auf dem Bedienpult angeordnet.​

Durch die neue Verkleidung an der Vorderseite wird der Abstand zwischen Bediener und Messvolumen im Vergleich zum Vorgängermodell deutlich verringert – was vor allem bei der Beladung mit schweren Werkstücken die Mitarbeiter schonen kann. ​

Freie Sensorwahl und erweiterte Größenauswahl​

Erhöhte Flexibilität​

Freie Sensorwahl und erweiterte Größenauswahl​

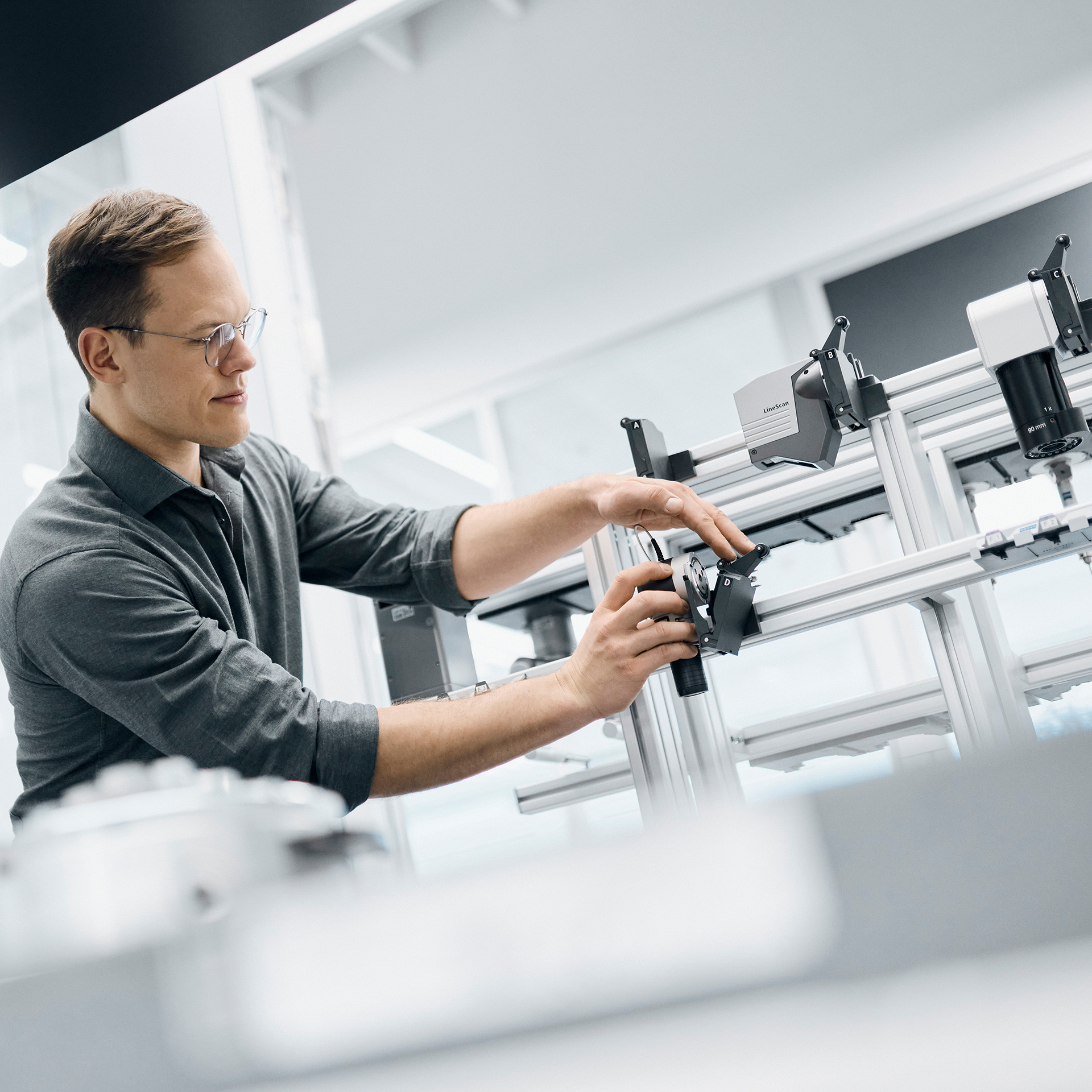

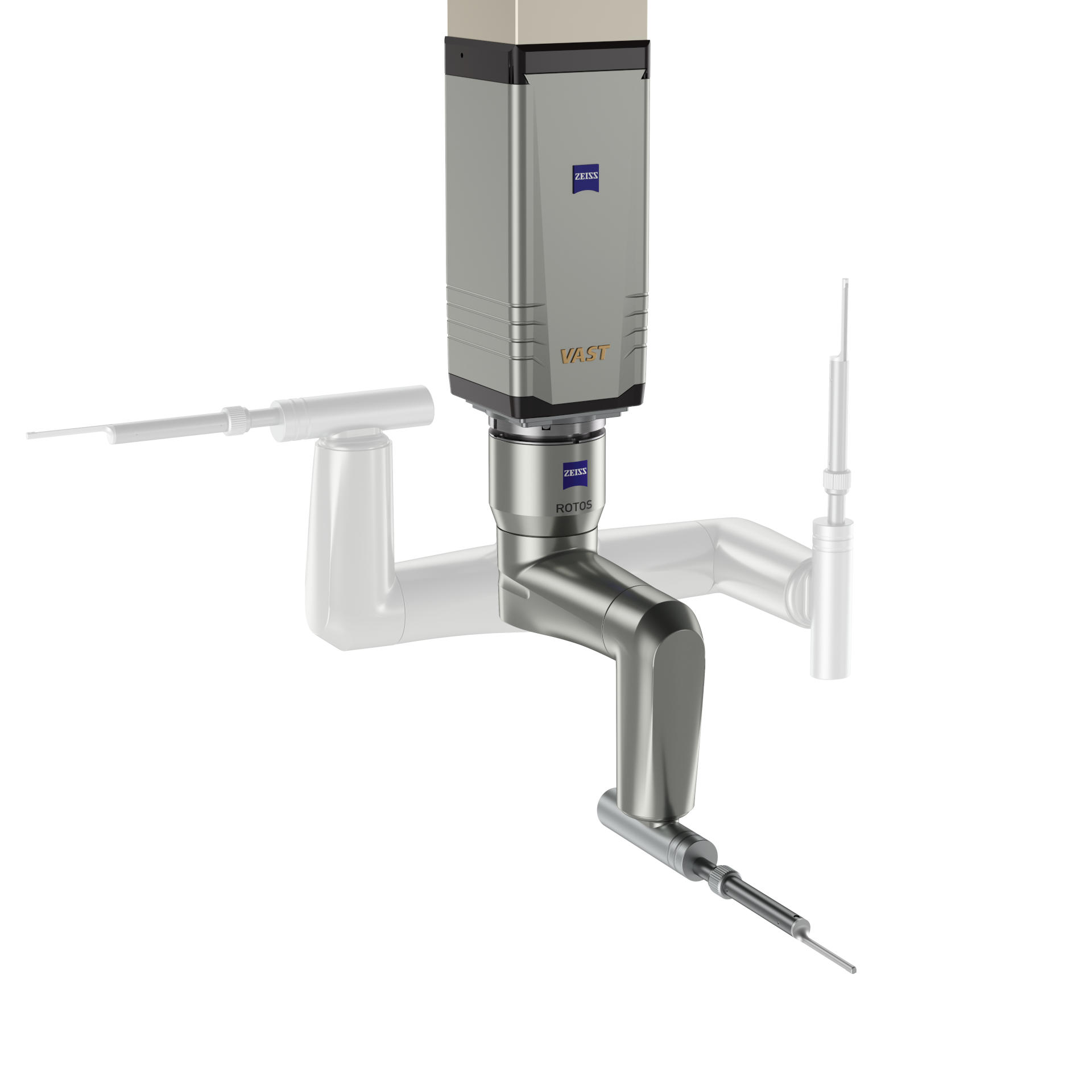

Mit der neuen Steuerung ZEISS C99m unterstützt ZEISS PRISMO jetzt sowohl ZEISS ROTOS (Rauheitssensor) als auch ZEISS LineScan (optischer Sensor) und steigert damit die operative Flexibilität.​

Zudem wurde die Größenauswahl erweitert. Die gewohnten ZEISS PRISMO Größen von 7/9/5 bis 16/42/10 sind weiterhin erhältlich. In der Standardversion gibt es jetzt zusätzlich drei neue Größen: 16/24/14, 16/30/14 und 16/42/14.​

Technischer Vergleich​

ZEISS PRISMO
ZEISS PRISMO verity
ZEISS PRISMO ultra
ZEISS PRISMO fortis

Verwendungsort

Qualitätslabor (offline)

Produktion (offline)

Qualitätslabor (offline)

Qualitätslabor (inline)

Genauigkeit ab

0.9 + L/350 μm

0.7 + L/400 μm

0,5 + L/500

0.7 + L/400 μm (bei 22°C), bis zu 2.7 + L/80 μm (bei 40°C)

Temperatur

19-22°C

19-22°C

20-22°C

5-40°C mit TVA (Temperature Variable Accuracy)

ZEISS mass Technologie

Standardmäßig

Standardmäßig

Standardmäßig

Standardmäßig

DGUV-konform

Retrofit von älteren Modellen

ZEISS PowerSaver

ZVRA- und ZVR-kompatibel

ZVRA (optional)

ZVRA (optional)

ZVRA (optional)

ZVRA (optional)
ZVR (nur 7/12/7 fortis)

Maßstäbe aus Glaßkeramik

Robax ®: Auflösung 200 nm

ZERODUR ®: Auflösung 80 nm

ZERODUR ®: Auflösung 20 nm

ZERODUR ®: Auflösung 80 nm

Größen

7/9/5 – 16/42/14

7/9/5 – 12/18/10

7/10/5 – 16/30/10

7/12/7 – 12/18/10

Performance auf den Punkt gebracht​

Leistungstreiber für maximale Geschwindigkeit und Agilität​

ZEISS CMM Acceleration Mode for Aerospace Applications​

ZEISS CMM Acceleration Mode for Aerospace Applications​

Spezielle Option für ZEISS PRISMO 7/12/7 fortis​

Die unverzichtbare Qualitätsprüfung von Triebwerkskomponenten wie Turbinenschaufeln und Blisks unterliegt den strengen Anforderungen an die Qualitätssicherung. Auf sie entfallen 20 % der gesamten Produktionskosten und 25 % der gesamten Produktionszeit – damit ist sie äußerst kostspielig und zeitintensiv. Eine Beschleunigung des Messprozesses ohne Kompromisse bei der Messgenauigkeit bedeutet für die gesamte Branche ein deutliches Einsparungspotenzial. Die Lösung heißt ZEISS CMM Acceleration Mode for Aerospace Applications.​

Der für ZEISS PRISMO 7/12/7 fortis erhältliche ZEISS CMM Acceleration Mode for Aerospace Applications bietet neben den beiden Optionen ZEISS VAST Rotary Table Axis (ZVRA) und ZEISS VAST Rotary Table (ZVR) auch bei Bedarf ein spezielles Paket zur Anwendungsunterstützung. ZVRA gewährleistet durch die schnelle Definition der Drehtischachse noch mehr Genauigkeit. ZVR beschleunigt die Bewegung des Drehtisches und damit den Messvorgang, sowie zuverlässige Messergebnisse. ​

ZEISS TS​

ZEISS TS​

Der neue Gegenhalter für die ZEISS PRISMO Familie​

Der Gegenhalter von ZEISS erlaubt das Einspannen von wellenförmigen Messobjekten zwischen Spitzen. So können beispielsweise Getriebewellen, Schneckenwellen, Kurbelwellen, Nockenwellen und Rotoren ohne Verformung aufgespannt und bestmöglich gemessen werden. Dank dieser optimalen Zugänglichkeit können vollständige Messungen in einer einzigen Aufspannung durchgeführt werden. Der ZEISS TS überzeugt durch eine austauschbare Schnittstelle, die bei Bedarf ein schnelles Einrichten des Gegenhalters im Messvolumen ermöglicht. In Kombination mit dem hochpräzisen luftgelagerten Drehtisch ZEISS RT-AB-600 lässt sich so ein universelles Koordinatenmessgerät schnell und flexibel zu einem speziellen Wellenmessgerät aufrüsten. Der ZEISS TS ist in zwei Z-Größen als TS-7 und TS-10 Variante erhältlich und ist auf ausgewählte Varianten der ZEISS PRISMO Familie abgestimmt.​

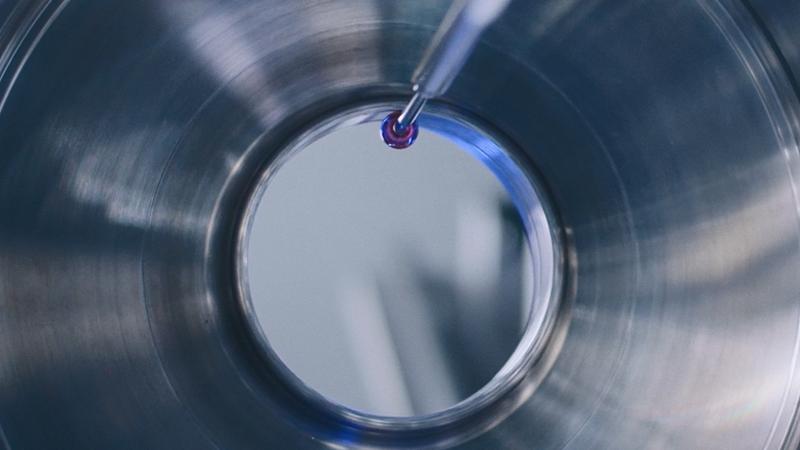

ZEISS Vast Navigator​

ZEISS Vast Navigator​

Hohe Scanning Geschwindigkeiten​

Konfiguriert automatisch die optimale Scanning-Geschwindigkeit, um Benutzerfehler bei der Auswahl von Parametern zu vermeiden. Sorgt für eine höhere Scanning-Geschwindigkeit, konsistente Genauigkeit sowie zuverlässige und wiederholbare Ergebnisse.​

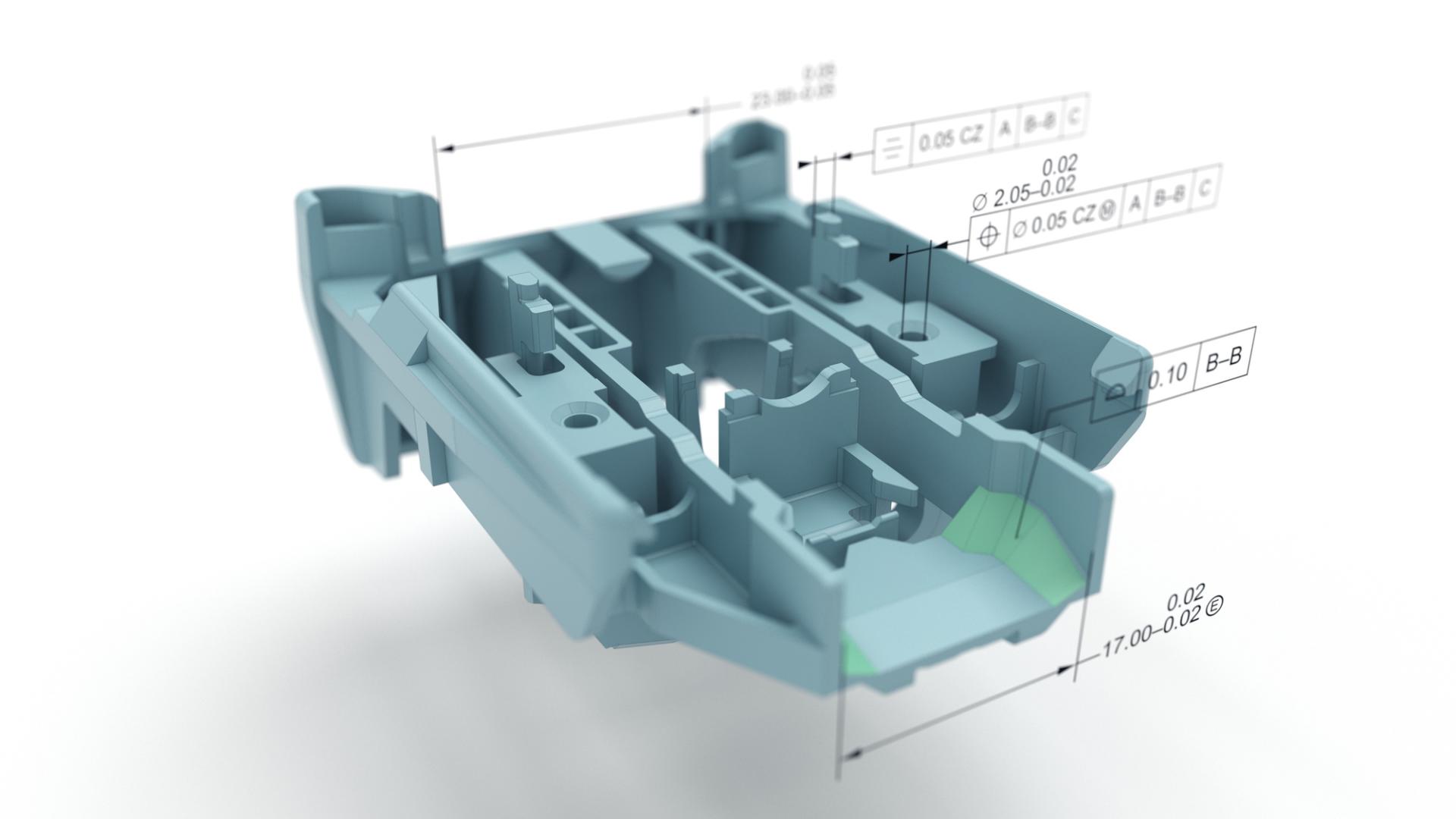

ZEISS CALYPSO Software​

ZEISS CALYPSO Software​

Software für dimensionale Messtechnik​

ZEISS CALYPSO misst Regelgeometrien einfach, schnell und verlässlich. Programmieren Sie Prüfpläne unkompliziert durch einen Klick auf die gewünschten Merkmale. Umfahrwege werden von der Software automatisch und optimal generiert. Dank zahlreicher optionaler Erweiterungen bietet ZEISS CALYPSO auch für spezielle Anforderungen die passenden Werkzeuge, beispielsweise mit ZEISS CALYPSO VAST probing und ZEISS CALYPSO pallet optimizer. Durch diese Funktionen können Messungen um bis zu 25% schneller durchgeführt werden.​

Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

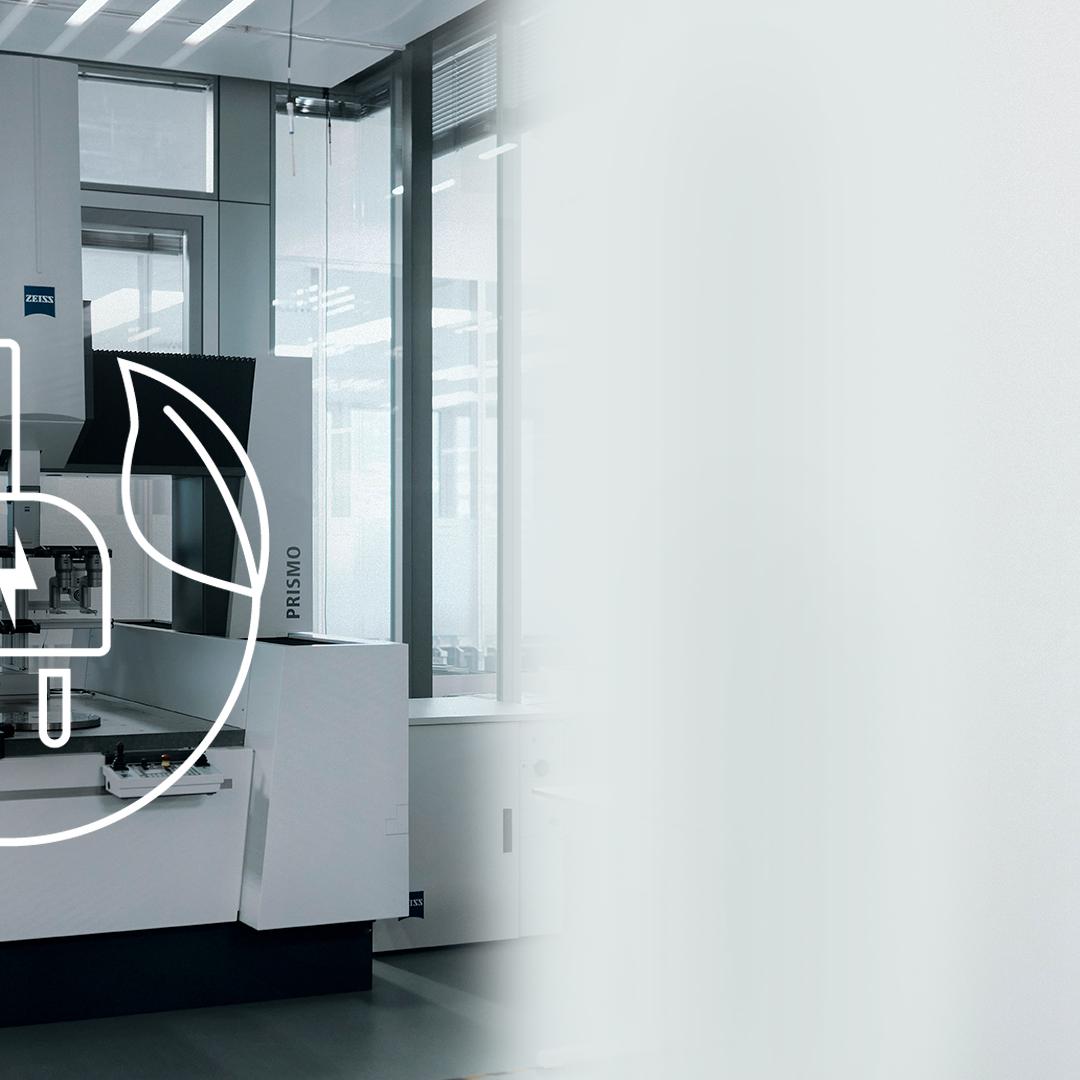

Im Mittelpunkt jeder Maschinennutzung steht der Energieverbrauch, der in der aktiven Nutzungsphase eine wesentliche Rolle spielt und die Umweltbilanz maßgeblich beeinflusst. Dank der energiesparenden Funktionen und einer neu entwickelten, energieeffizienten Steuerung ist ZEISS PRISMO ein Paradebeispiel für effizienten Ressourcenverbrauch im Bereich der industriellen Messtechnik. Die ZEISS PRISMO Familie steht für Langlebigkeit und setzt neue Maßstäbe in Bezug auf Präzision, Geschwindigkeit und Nachhaltigkeit. ​

Die neue ZEISS PRISMO Familie ist mit der neuen C99m Steuerung ausgestattet, welche den Stromverbrauch im Vergleich zu den Vorgängermodellen um 64% senkt.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
Mit dem Feature ZEISS PowerSaver wird die Maschine bei Nichtbetrieb von der Stromversorgung getrennt und der Stromverbrauch reduziert sich während der Ausfallzeiten auf null. Die Benutzer können die Aktivierung des ZEISS PowerSaver zu bestimmten Zeiten festlegen.​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​
ZEISS AirSaver sorgt für weitere Einsparungen und schaltet die Druckluft nach einer voreingestellten Zeit automatisch ab. ​
Mehr Nachhaltigkeit in Ihren Messprozessen mit ZEISS PRISMO​

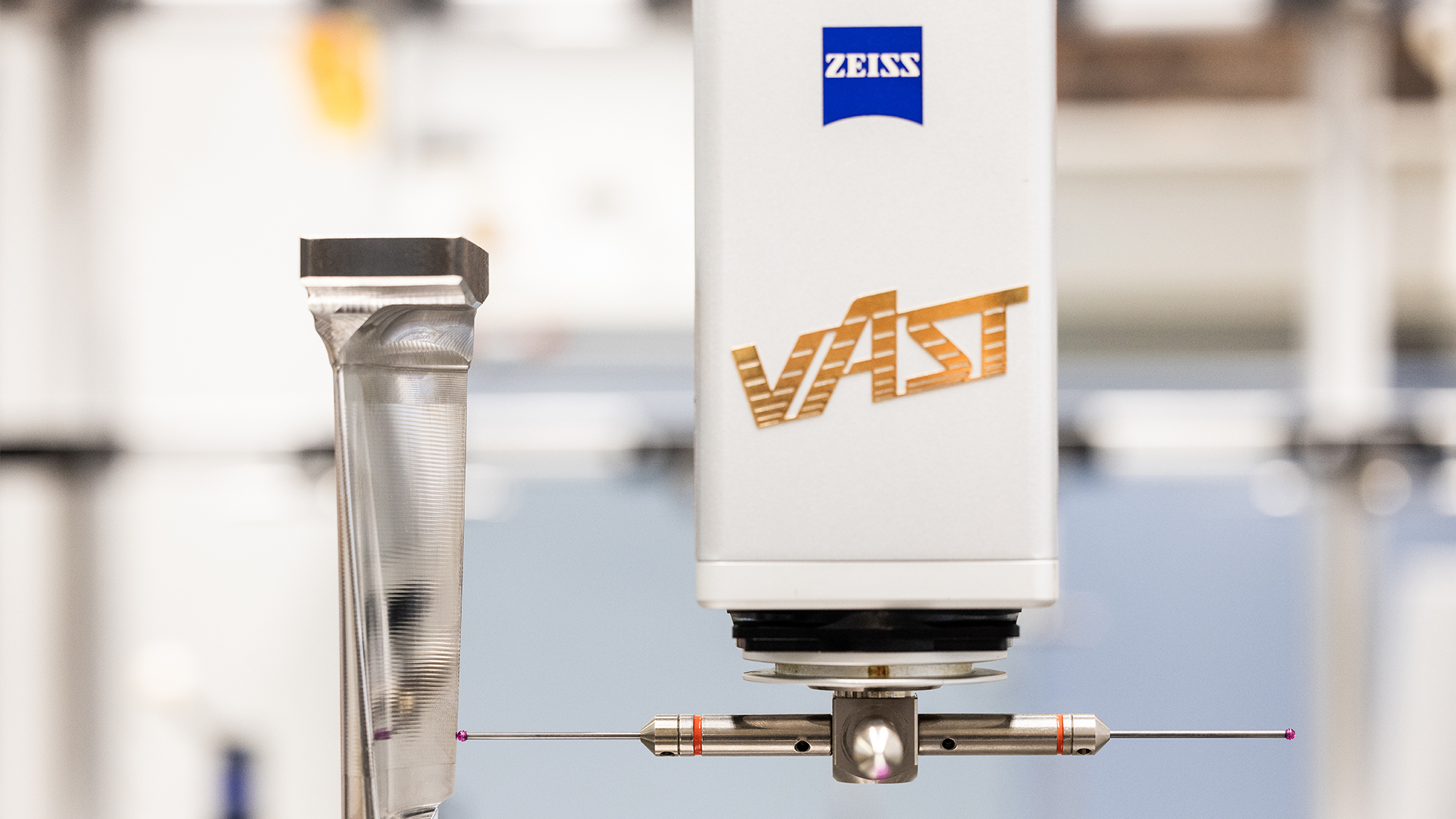

Das Thema Schnelligkeit und Genauigkeit war bisher immer ein gewisser Widerspruch bis wir die neue Generation der ZEISS PRISMO fortis bei uns installierten.

Roland Ziltener

Leiter Qualitätsmanagement, Starrag Group

Success Stories

Starrag Group

GROB
22.01.2024

Ein umfassendes Portfolio für Gewissheit und Produktivität.

Fertigungstechnik von GROB kommt bei über zwei Dritteln aller Hersteller von Elektroautos zum Einsatz. Diese Marktführerrolle hat sich das bayrische Familienunternehmen auch durch hohe Qualitätsansprüche verdient.

ZEISS PRISMO CMM
11.04.2019

ZEISS PRISMO KMG der neuen Generation verkürzt die Dauer des Messprogramms um 74 %

Downloads

  • Produkt Information Gegenhalter, DE

    Seiten: 2
    Dateigröße: 1009 KB
  • Quick Success_Aerospace_DAES Group_PRISMO-ScanBox-ATOS 5_ZEISS CALYPSO-INSPECT Airfoil_DE

    Seiten: 1
    Dateigröße: 201 KB

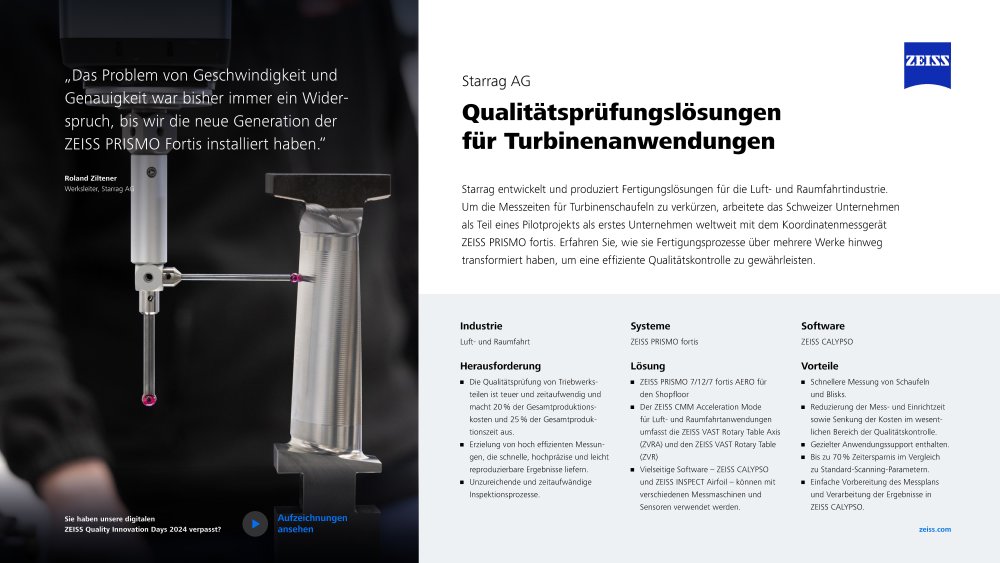

  • Quick Success_Aerospace_Starrag AG_PRISMO fortis_ZEISS CALYPSO_DE

    Seiten: 1
    Dateigröße: 222 KB
  • Technical Paper Gegenhalter, DE

    Seiten: 5
    Dateigröße: 1 MB

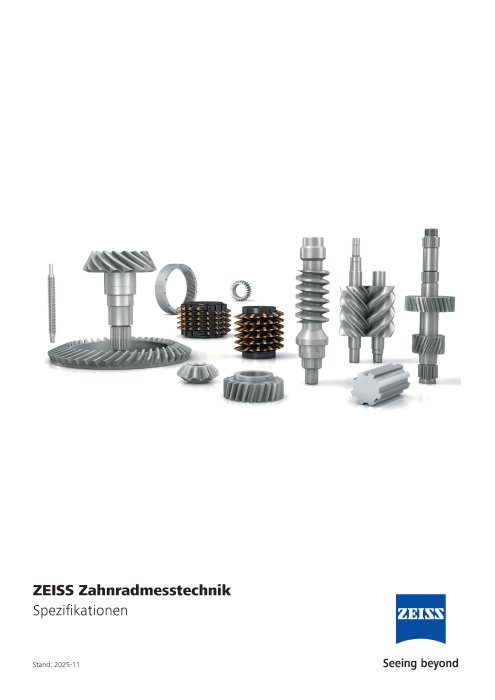

  • Zahnradmesstechnik Technische Daten, DE

    Seiten: 6
    Dateigröße: 540 KB
  • ZEISS Aerospace Customer Story DE

    Seiten: 5
    Dateigröße: 2 MB
  • ZEISS Articulating Stylus Whitepaper, DE

    Seiten: 5
    Dateigröße: 1 MB

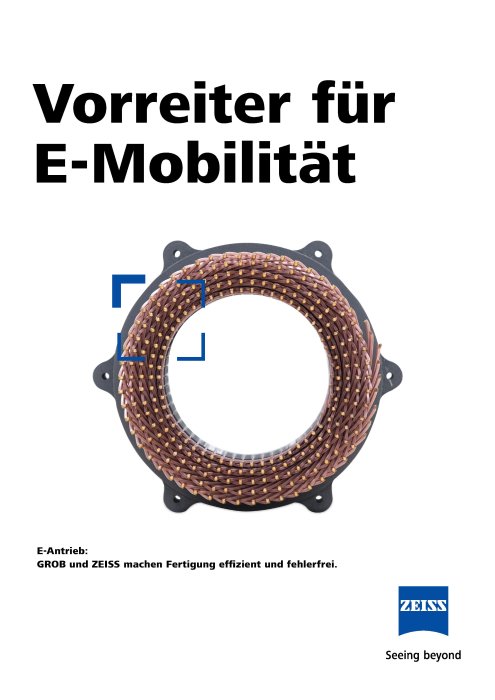

  • ZEISS IQS Kundenstory GROB Mic NEV DE PDF
