NEUES digitales Mikroskop

ZEISS Smartzoom 100

Zoom. Check. Fertig.

Digitale Mikroskope steigern die Effizienz in der optischen Inspektion und ermöglichen kollaboratives Arbeiten, indem mehrere Nutzer dieselben Bilder auf einem Monitor anzeigen können. Die neue Lösung von ZEISS bietet all diese Vorteile und mehr. ZEISS Smartzoom 100 ist ein fortschrittliches digitales Mikroskop für Einsteiger und Experten – bereit für den Einsatz in der Wareneingangskontrolle, im Labor und für alle industriellen Anwendungen.

4K Live-Bilder mit 60 FPS
Immer das schärfste Bild
Kompakte All-in-One-Lösung

ZEISS Smartzoom 100 ist ein fortschrittliches digitales Mikroskop, das entwickelt wurde, um die Effizienz in der Qualitätskontrolle, der Fertigung und in industriellen Anwendungen zu steigern.

Ausgestattet mit Autofokus und motorisierter Höheneinstellung liefert es stets ein scharfes Bild.

Das intuitive Design erleichtert die Arbeitsbelastung und macht es zu einem unverzichtbaren Werkzeug für Industrien, die Präzision und Produktivität erfordern. Ob bei der Inspektion von Mikrokomponenten oder der Sicherstellung der Produktqualität – ZEISS Smartzoom 100 bietet eine vielseitige und effiziente All-in-One-Lösung.

ZEISS Smartzoom 100

Zoom. Check. Fertig.

ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung. Dank der einfachen Bedienung können einfach Bilder aufgenommen und direkt auf einem USB-Laufwerk gespeichert werden, das an der Rückseite des Controllers angeschlossen ist.

Mit Autofokus und motorisierter Höheneinstellung sorgt es stets für ein scharfes Bild. Objektive und Ringlicht sind zur Effizienzsteigerung und einfachen Bedienung magnetisch befestigt.

Das System bietet eine Live-Ansicht ohne Verzögerung. Die Kamera erfasst 60 Bilder pro Sekunde, die auf einem 4K-Monitor für schnelle, detaillierte Inspektionen angezeigt werden.

Der integrierte Computer ermöglicht es, alle Funktionen und Software-Apps direkt auf dem Mikroskop auszuführen. Das kompakte All-in-One-Design macht Smartzoom 100 ideal für Arbeitsplätze mit begrenztem Platz.

Das flexible Sichtfeld des Objektivs, der 25-fache Zoom und der 370 mm Arbeitsabstand machen Smartzoom 100 zu einem vielseitigen Mikroskop für die Inspektion von Bauteilen unterschiedlichster Größen.

Das neue System steht für eine bessere Zusammenarbeit, die sowohl für Anfänger als auch für erfahrene Anwender der optischen Mikroskopie zugänglich ist.

ZEISS fragte Kunden, wie sie Smartzoom 100 beschreiben würden.

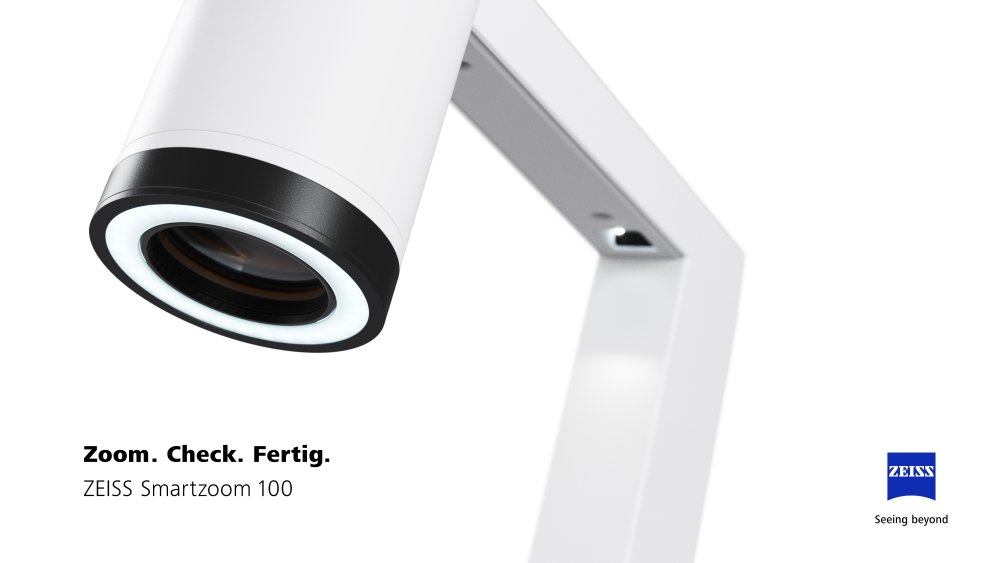

Das Ringlicht und die Objektive, die mit einer Magnethalterung ausgestattet sind, ermöglichen eine effiziente Inspektion und eine einfache Bedienung für jeden Benutzer.

Das Ringlicht sorgt für eine gleichmäßige und helle Ausleuchtung, wodurch Schatten minimiert und Details deutlich hervorgehoben werden. In Kombination mit den flexiblen magnetischen Objektiven, die einen schnellen Wechsel und damit Anpassung der Vergrößerung ermöglichen, liefert das System eine optimale Bildqualität für die genaue Analyse von Teilen.

Diese Kombination aus hochwertiger Beleuchtung und flexibler Optik gewährleistet eine präzise Inspektion, die besonders in der Qualitätskontrolle und in der Fertigung von großer Bedeutung ist.

ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung.

Der Controller ermöglicht eine intuitive Navigation durch das Menü, das Umschalten zwischen AF/MF, das Vergrößern und Verkleinern, das Anpassen der Höhe, den schnellen Zugriff auf Voreinstellungen und Favoriten sowie das Aufnehmen von Bildern.
ZEISS Smartzoom 100 bietet vielseitige Steuerungsoptionen wie Controller, Tastatur, Maus und optionalen Fußschalter für eine flexible und komfortable Bedienung.

Der Fußschalter für das digitale Mikroskop ermöglicht eine freihändige Bedienung, so dass der Benutzer die Vergrößerung und andere Einstellungen mühelos steuern kann, während er die Hände auf dem Werkstück belässt - für mehr Effizienz und Präzision.


      ZEISS Smartzoom 100

    Zoom. Check. Fertig.

Inhalt von Dritten geblockt

Der Videoplayer wurde aufgrund Ihrer Cookie-Einstellungen blockiert. Klicken Sie zum Ändern der Einstellungen und Abspielen des Videos auf die Schaltfläche unten und stimmen Sie der Nutzung „funktionaler“ Trackingtechnologien zu.

ZEISS Smartzoom 100 liefert 4K Live-Bilder mit 60 FPS und automatischer Fokuseinstellung. Mit max. 330 mm Arbeitshöhe, Vibrationsdämpfung und magnetischen Objektiven überzeugt es in der Qualitätssicherung - von der Wareneingangskontrolle bis zum Laboreinsatz. Dank der flexiblen Bedienelemente und des All-in-One-Designs ist das Gerät sofort einsatzbereit, ohne dass eine Einrichtung oder Schulung erforderlich ist, was die optische Prüfung schneller und einfacher macht.

Es ist eine moderne, elegante Anwendung digitaler Technologie für die optische Inspektion.

ZEISS fragte Kunden, wie sie Smartzoom 100 beschreiben würden.

Die Lösung bietet eine benutzerfreundliche und leistungsstarke Plattform für Inspektion und Analyse. Es ermöglicht eine einfache Steuerung von Einstellungen wie Vergrößerung, Beleuchtung und Fokus, um präzise und effiziente Inspektionen zu gewährleisten.

ZEISS Smartzoom 100 & Software

Das Mikroskop-Live-Bild wird immer angezeigt.

Mikroskop-Menü mit Zugriff auf Einstellungen, Funktionen und Software. Es ermöglicht eine schnelle Anpassung von Licht, Leistung, Anwendungen und bevorzugten Verknüpfungen.

Während der Bildaufnahme wird eine Vorschau des aufgenommenen Bildes in der unteren rechten Ecke angezeigt.

Die wichtigsten Mikroskop-Einstellungen sind stets in der oberen rechten Ecke des Live-Bildes sichtbar (verwendetes Objektiv, Vergrößerungsstufe, Belichtungsmodus und Fokusmodus).

Die benutzerfreundliche Software enthält die Grundsoftware zur Steuerung des Mikroskops sowie optionale Software-Apps, die speziell auf die Anforderungen bestimmter Anwendungen zugeschnitten sind. Passen Sie Ihr Smartzoom 100 mit den am besten geeigneten Apps für Ihre Prozesse und Aufgaben an.

ZEISS Smartzoom 100 macht die optische Mikroskopie auch für Menschen ohne mikroskopische Vorkenntnisse zugänglich. Es verringert Ermüdung und bietet mehr Flexibilität bei physischen Anwendungen, da der Benutzer nicht mehr auf Okulare angewiesen ist. Das System erleichtert auch die Zusammenarbeit bei der Inspektion, indem es die Okulare durch einen Monitor ersetzt, so dass ein oder mehrere Benutzer die Inspektion sehen können.

ZEISS fragte Kunden, wie Smartzoom 100 ihren Arbeitsalltag verbessert.

Technische Spezifikationen

Größe und Gewicht
Höhe:	390 mm - 635 mm (15,35"-25")
Breite:	320 mm (12,60")
Tiefe:	325 mm (12,80")
Arbeitsabstand:	370 mm (14.57")
Gewicht:	10.8 kg (23.81 lbs)
Kameraspezifikationen
Kameraauflösung:	4K (3840x2160), 8,5MP @ 60/50/30Hz
Bildrate:	60 Bilder pro Sekunde
Optischer Zoom:	25x
Videoausgang:	HDMI
Seitenverhältnis:	16:9

Objektive	Vergrößerungsbereich	Freier Arbeitsabstand	Sichtfeld (FOV)
+3	1.6x - 40x	330 mm (12,99")	16 mm - 353 mm (0,63" - 13,90")
+5	2.8x - 66x	200 mm (7.87")	9.5 mm - 210 mm (0,37" - 8,27")
+10	5.4x - 130x	78 mm (3,07")	4.8 mm - 86 mm (0,19" - 3,39")
+25	13.2x - 328x	34 mm (1,34")	1.9 mm - 3,5 mm (0,07" - 0,14")

ZEISS Smartzoom 100

Anwendungsbeispiele

ZEISS Smartzoom 100 wird in verschiedenen Bereichen eingesetzt, in denen eine präzise optische Inspektion und Dokumentation erforderlich ist, z. B:

Elektronik: Inspektion und Fehlerprüfung von Leiterplatten (PCBs) und oberflächenmontierten Bauteilen (SMDs).

Medizinprodukte: Inspektion und Fehlerprüfung von Implantaten, Spritzen, orthopädischen Komponenten und anderen Teilen.

Luft- und Raumfahrt: Inspektion von Kompressorblättern und mechanischen Teilen.

Automobilindustrie: Inspektion von Autoersatzteilen wie Dichtungen, Ventilen und mechanischen Teilen.

Pharmaindustrie: Erkennt Mängel wie Risse oder Größenprobleme und stellt sicher, dass die richtigen Etiketten und Ablaufdaten auf der Verpackung vorhanden sind.

Präzisionsfertigung: Sicherstellung der Genauigkeit von Komponenten.

Verpackungsindustrie: Kontrolle der Produktqualität und der Unversehrtheit von Verpackungen.

Forschung und Entwicklung: Analysiert Proben aus dem Bereich Materialwissenschaften und untersucht Oberflächen auf Mikro- und Nanoniveau.
