Einblick in die optischen Systeme der EUV Lithographie der ZEISS SMT

Neues Licht für die Digitalisierung: Ohne die EUV-Lithographie wären moderne Mikrochips nicht vorstellbar – und ohne Optiken von ZEISS keine EUV-Lithographie.

Das Licht der Zukunft: Wie funktioniert EUV-Lithographie?

Mikrochips werden im Lithographie-Verfahren hergestellt. Das heißt: Die auf dem Chip gewünschten Strukturen werden zuerst wie bei der Projektion eines Dias von einer Maske auf eine lichtempfindliche Schicht übertragen. Die belichteten Strukturen werden im nächsten Arbeitsschritt chemisch fixiert und anschließend die unbelichteten Flächen ausgewaschen. Dieser Vorgang wird mit verschiedenen Masken bis zu hundertmal wiederholt, wodurch nach und nach ein immer komplexeres dreidimensionales Gebilde aus winzigen elektrischen Bauelementen wie Transistoren und Leiterbahnen entsteht – ein funktionierender Mikrochip.

Das Moore’sche Gesetz lebt

Um die Rechenleistung eines Chips zu erhöhen, packen Ingenieure immer mehr Transistoren auf die Wafer. Die Mikrochips in der Mondkapsel von Apollo 11 besaßen lediglich rund 10.000 Transistoren, heute kommt der zentrale Chip eines Smartphones bereits auf mehr als 57 Milliarden Transistoren. Diese kontinuierliche Leistungssteigerung hat Gordon Moore, Mitbegründer von Intel, schon 1965 vorausgesagt. Das von ihm postulierte „Mooresche Gesetz“ besagt, dass sich die Leistungsfähigkeit der jeweils aktuellen Chipgeneration alle zwei Jahre verdoppelt, wobei diese Steigerung durch die Miniaturisierung der Chipstrukturen getrieben ist. Eine Prognose, die zum Maßstab der Halbleiterindustrie geworden ist.

Die Mikrochips in der Mondkapsel von Apollo 11 besaßen lediglich rund 10.000 Transistoren, heute kommt der zentrale Chip eines Smartphones dank EUV auf mehr als 57 Milliarden Transistoren.

Dr. Frank Rohmund President ZEISS Semiconductor Manufacturing Optics

Kleine Wellen, große Wirkung

Die Größe der Chips ist im Laufe der Zeit nicht gewachsen, viel mehr die Anzahl der Transistoren. Das wurde durch die zunehmende Leistungsfähigkeit des Lithographie-Verfahrens möglich, welches immer feinere Strukturen auf die Wafer belichtet. Die Qualität dieser Strukturen hängt von vielen Faktoren ab, wie von der Maske (oder um im Bilde zu bleiben: vom Dia), von der eingesetzten Mechanik und Optik – vor allem aber vom eingesetzten Licht. Denn je kürzer die Wellenlänge, desto winziger sind die belichteten Strukturen.

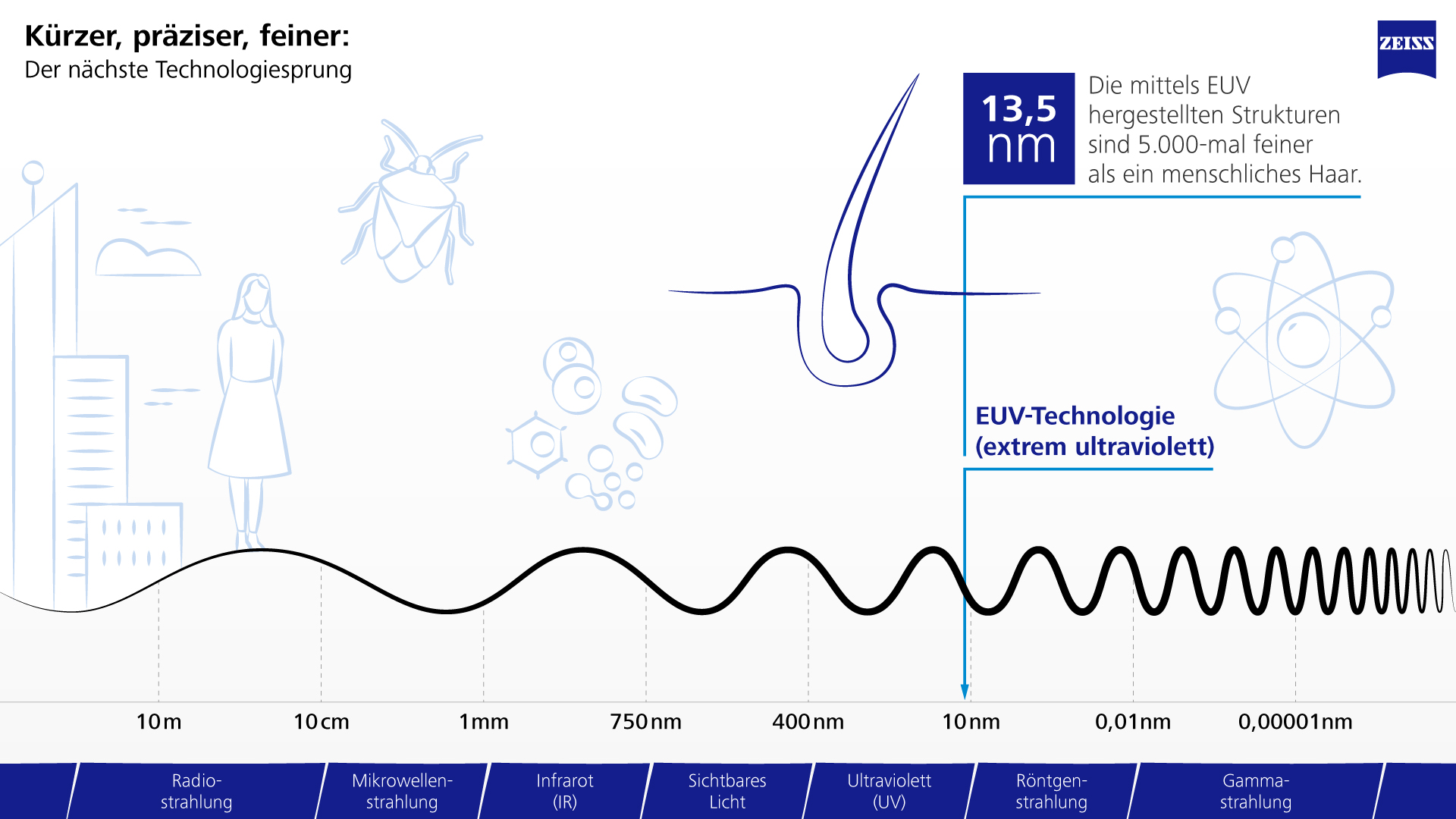

Optische Darstellung der Größenverhältnisse von EUV - Wellenlängen

Ein Lichtblick für die Zukunft

Deshalb wurden im Laufe der Zeit immer kurzwelligere Lichtquellen für die Mikrochip-Lithographie eingesetzt. Während für viele marktübliche Mikrochips noch eine Wellenlänge von 193 bis 365 Nanometer zum Einsatz kommt, werden für Hochleistungs-Chips (zum Beispiel für Grafikkarten oder Highend- Smartphones) bereits 13,5 Nanometer eingesetzt. Mit 13,5 Nanometern befinden wir uns im Bereich der für das menschliche Auge unsichtbaren Extrem Ultravioletten Strahlung – daher der Name EUV-Lithographie. Diese Technologie steigert die Transistordichte im Vergleich zu derzeitigen Mikrochips enorm. Denn die so entstehenden Leiterbahnen sind nur noch wenige Nanometer breit. Zum Vergleich: Ein menschliches Haar ist ungefähr 70.000 Nanometer breit.

Hart an physikalischen Grenzen

Der Einsatz von EUV-Licht erfordert einen immensen technischen Aufwand – von der Lichtquelle über die gesamte eingesetzte Optik bis hin zur Mechatronik. Das EUV-Licht entsteht innerhalb einer weltweit einzigartigen Lichtquelle. Dabei wird im Vakuum ein winziger Tropfen aus Zinn von einem Laserstrahl getroffen, wodurch dieser aufquillt. Nach diesem sogenannten Vorpuls verwandelt der darauffolgenden Hauptpuls das Zinn in ein 200.000 °C heißes Plasma – das ist fast vierzigmal heißer als die Oberfläche der Sonne. Das so gezündete Zinnplasma gibt daraufhin die gewünschte EUV-Strahlung ab – dieser Vorgang wird 50.000-mal in der Sekunde wiederholt. Der dafür eingesetzte Laser ist der stärkste gepulste Industrielaser der Welt – zehnmal stärker als alle derzeit verfügbaren Systeme, die zum Stahlschneiden verwendet werden.

EUV-Technologie in der Halbleiterindustrie

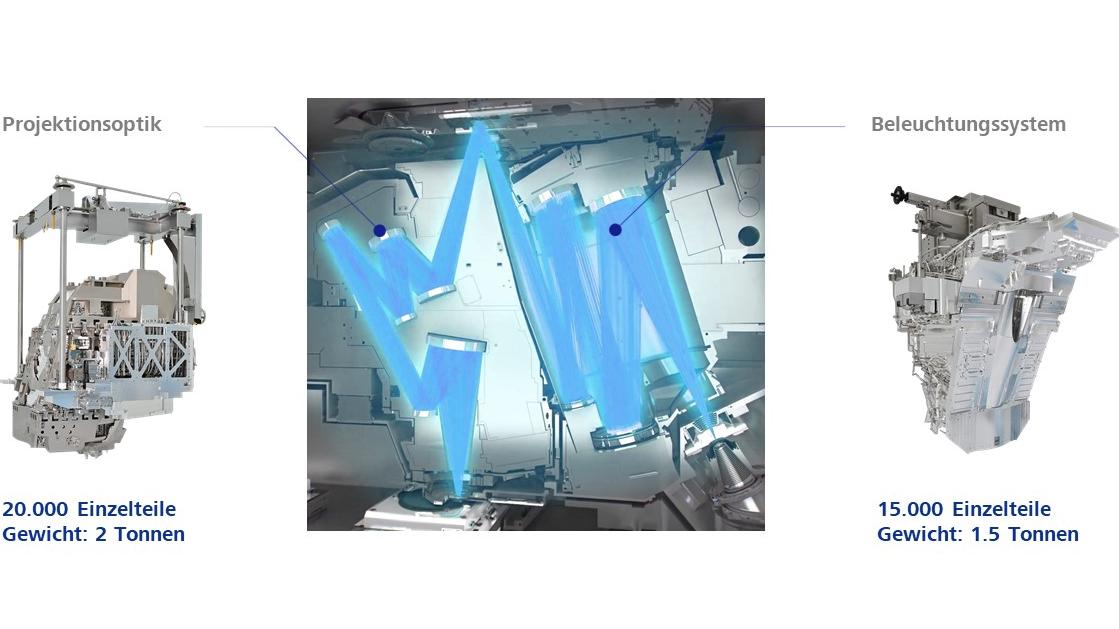

Hochpräzisionsoptik mit zwei Funktionsmodulen
Zur Herstellung von EUV-Technologie werden u. a. zwei Komponenten benötigt: die Projektionsoptik und das Beleuchtungssystem

Ohne Luft und Glas

Weil EUV-Strahlung von Luft und Glas absorbiert wird, hat ZEISS speziell für die EUV-Lithographie ein optisches System konstruiert, das im Vakuum arbeitet und nur Spiegel einsetzt. Das Gesamtsystem ist rund eineinhalb Meter hoch, wiegt etwa 3,5 Tonnen und besteht aus mehr als 35.000 Einzelteilen. Die Hochpräzisionsoptik ermöglicht eine nahezu perfekte Abbildung und ist in zwei Funktionsmodule geteilt: in das Beleuchtungssystem und in die Projektionsoptik. Das Beleuchtungssystem hat die Aufgabe, die Maske möglichst gleichförmig aus einstellbaren Richtungen auszuleuchten. Dazu sammelt ein großer Spiegel (der sogenannte Kollektor) das vom Zinnplasma emittierte EUV-Licht und formt es über die nächsten Spiegel in einem Strahlengang passgenau für die Maske. Mit der Projektionsoptik werden die extrem kleinen Maskenstrukturen über weitere Spiegel präzise auf den mit Photolack beschichteten Wafer projiziert. Am Ende entstehen so Milliarden einzelner Transistoren auf der Größe einer Fingerkuppe.
Die optischen und mechatronischen Anforderungen an dieses System sind enorm. Es arbeitet so genau, dass es von der Erde aus zielgenau einen Golfball auf dem Mond anpeilen könnte. Die Spiegel sind Meisterwerke der Optik: Würde man sie auf die Größe Deutschlands skalieren, wäre die höchste Unebenheit gerade einmal ein zehntel Millimeter hoch. Mit diesen Anforderungen sind das die präzisesten Spiegel der Welt und es dauert Monate, bis ein EUV-Spiegel produziert ist. Eine weitere extreme Anforderung ist, dass die Spiegel möglichst verlustfrei EUV-Licht reflektieren. Dazu dient ein Schichtsystem aus mehr als 100 atomgenauen Einzellagen, die jeweils nur wenige Nanometer dick sind.

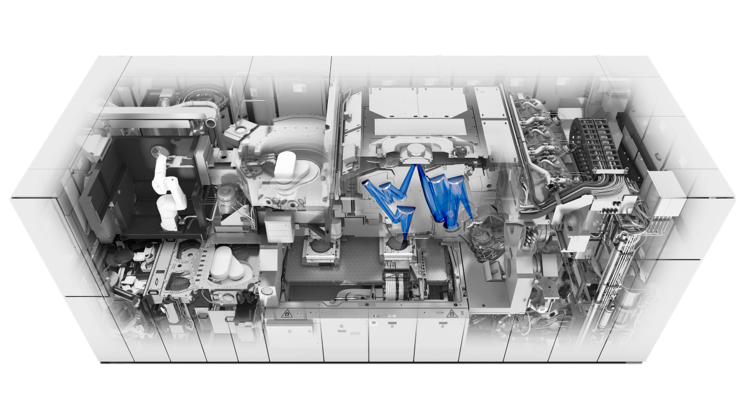

Einblick in den ASML Waferscanner

Das Herz der EUV-Technologie schlägt in Oberkochen

Das alles klingt kompliziert? Ist es auch. Mark Phillips, Intel Fellow und Director of Lithography, bringt es auf den Punkt: „The EUV scanner is the most technically advanced tool of any kind that has ever been made.” Und in der Tat ist eine ASML EUV-Lithographie-Anlage groß wie ein Schulbus, rund 200 Tonnen schwer und besteht aus Hunderttausenden Einzelteilen. Vor mehr als 25 Jahren begann die Forschung für die heutige EUV-Lithographie. In dieser Zeit wurden mehr als 1.500 ZEISS Patente angemeldet, die auf das Thema EUV einzahlen. Die Markteinführung war ein Riesenerfolg: EUV-Mikrochips sind heute in allen führenden Smartphones verbaut. Mehr noch: leistungsstarke und energieeffiziente EUV-Chips ermöglichen lebensrettende Medizintechnik, unterstützen Autonomes Fahren und sind das Rückgrat von Hochleistungsrechnern, Smart Cities und Künstlicher Intelligenz.

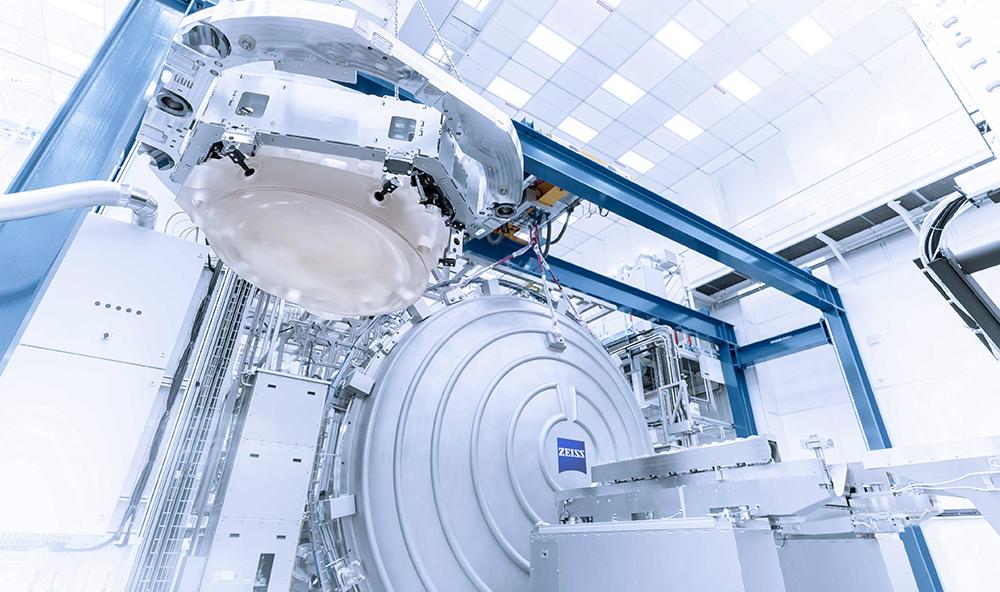

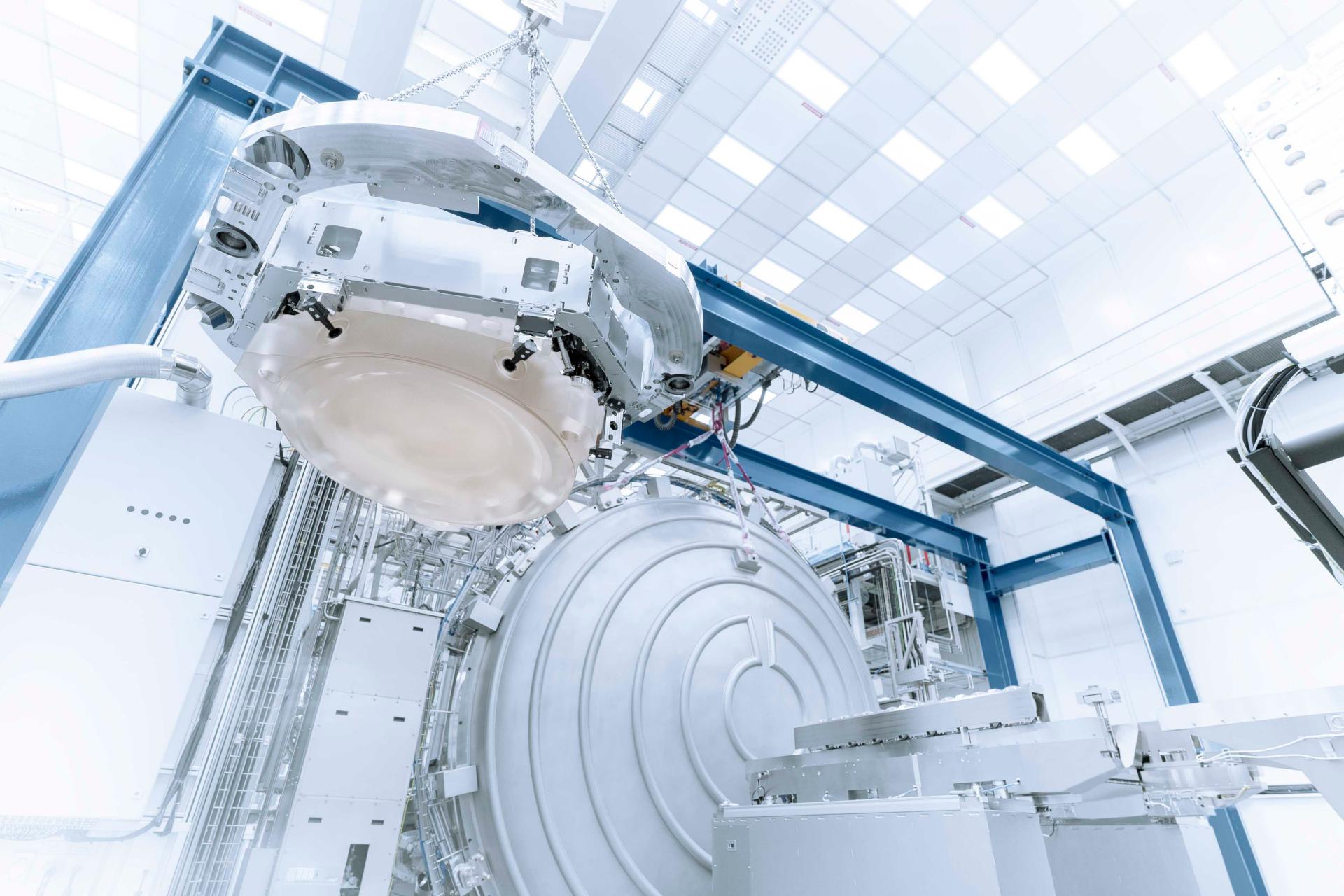

Ein Spiegel im Reinraum der ZEISS SMT

Der Weg zu neuen Ufern führt über schmale Pfade

Zusammen mit unserem strategischen Partner ASML für die Systemarchitektur arbeitet ZEISS bereits an der nächsten EUV-Generation High-NA, die noch leistungsfähigere Mikrochips ermöglicht. Deren Anwendungsbereiche sind aus heutiger Sicht visionär. Was immer auch kommen wird: ZEISS arbeitet daran, die Grenzen des technisch Machbaren weiter zu verschieben.

Portrait von Dr. Frank Rohmund, President ZEISS Semiconductor Manufacturing Optics
Autor Dr. Frank Rohmund President ZEISS Semiconductor Manufacturing Optics

Häufig gestellte Fragen

  • Der Prozess funktioniert ähnlich wie ein Diaprojektor: Die Photomaske enthält das Schaltkreismuster, das auf den Wafer übertragen werden soll. EUV-Licht mit einer Wellenlänge von 13,5 Nanometern wird auf den mit einem lichtempfindlichen Photolack beschichteten Wafer reflektiert und bildet so das Muster verkleinert ab. Dieser Vorgang wird bis zu 100-mal wiederholt. So entstehen Schritt für Schritt komplexe, dreidimensionale Transistorstrukturen. Die extrem kurze Wellenlänge ermöglicht Strukturen von nur wenigen Nanometern Breite – und damit modernste GPUs mit mehr als 300 Milliarden Transistoren.​

  • ZEISS liefert das hochpräzise, spiegelbasierte Optiksystem im Herzen der EUV-Scanner, die der strategische Partner ASML fertigt. Das System ist etwa 1,5 Meter hoch, wiegt 3,5 Tonnen und besteht aus mehr als 35.000 Einzelteilen. Es besteht aus zwei Funktionsmodulen: dem Beleuchtungssystem, das die Maske möglichst gleichförmig ausleuchtet, und der Projektionsoptik, die die Maskenstrukturen präzise auf den Wafer abbildet. In über 25 Jahren Entwicklungsarbeit hat ZEISS mehr als 1.500 Patente rund um EUV angemeldet.​

  • Extrem ultraviolettes Licht kann weder Luft noch Glas durchdringen, ohne absorbiert zu werden. Deshalb entwickelte ZEISS ein vollständig spiegelbasiertes Optiksystem, das im Vakuum arbeitet. Speziell beschichtete Spiegel sammeln das EUV-Licht der Plasmaquelle, formen es und führen es über die Maske zum Wafer.

  • In einer von ASML entwickelten Plasmaquelle werden 60.000 Zinntröpfchen pro Sekunde in ein Hochvakuum geschossen. Zwei aufeinanderfolgende Impulse eines TRUMPF Hochleistungslasers treffen jeden Tropfen: Ein Vorpuls lässt ihn aufquellen, der Hauptpuls erhitzt ihn auf etwa 220.000 °C. So entsteht heißes Plasma, das EUV-Strahlung mit einer Wellenlänge von 13,5 Nanometern aussendet.

  • Der grundlegende Unterschied ist die Wellenlänge: DUV nutzt Licht mit einer Wellenlänge von 365, 248 oder 193 nm, EUV hingegen lediglich 13,5 nm – das erlaubt deutlich feinere Strukturen. Weil EUV-Licht von allen Materialien – einschließlich Luft und Glas – absorbiert wird, arbeiten EUV-Systeme im Vakuum und nutzen ausschließlich Spiegel. DUV-Systeme können dagegen Glaslinsen in einer kontrollierten Gasatmosphäre verwenden.

  • High-NA steht für „High Numerical Aperture“, also eine hohe numerische Apertur (NA). Etablierte EUV-Systeme arbeiten mit einer NA von 0,33; High-NA-EUV dagegen mit einer NA von 0,55. Dadurch kann das optische System Licht aus einem größeren Winkelbereich sammeln und noch feinere Details abbilden. So lassen sich etwa dreimal so viele Strukturen auf derselben Fläche unterbringen – ein wichtiger Beitrag, um das Moore‘s Law über 2030 hinaus fortzuschreiben. Seit 2026 sind die ersten Mikrochips kommerziell erhältlich, die mit High-NA-EUV-Technologie gefertigt wurden.
